Einbau des Hydro-Probe Orbiter
• Stellen Sie sicher, dass die unverlierbaren Schrauben des Lagergehäuses in Position sind
(Abbildung 28).

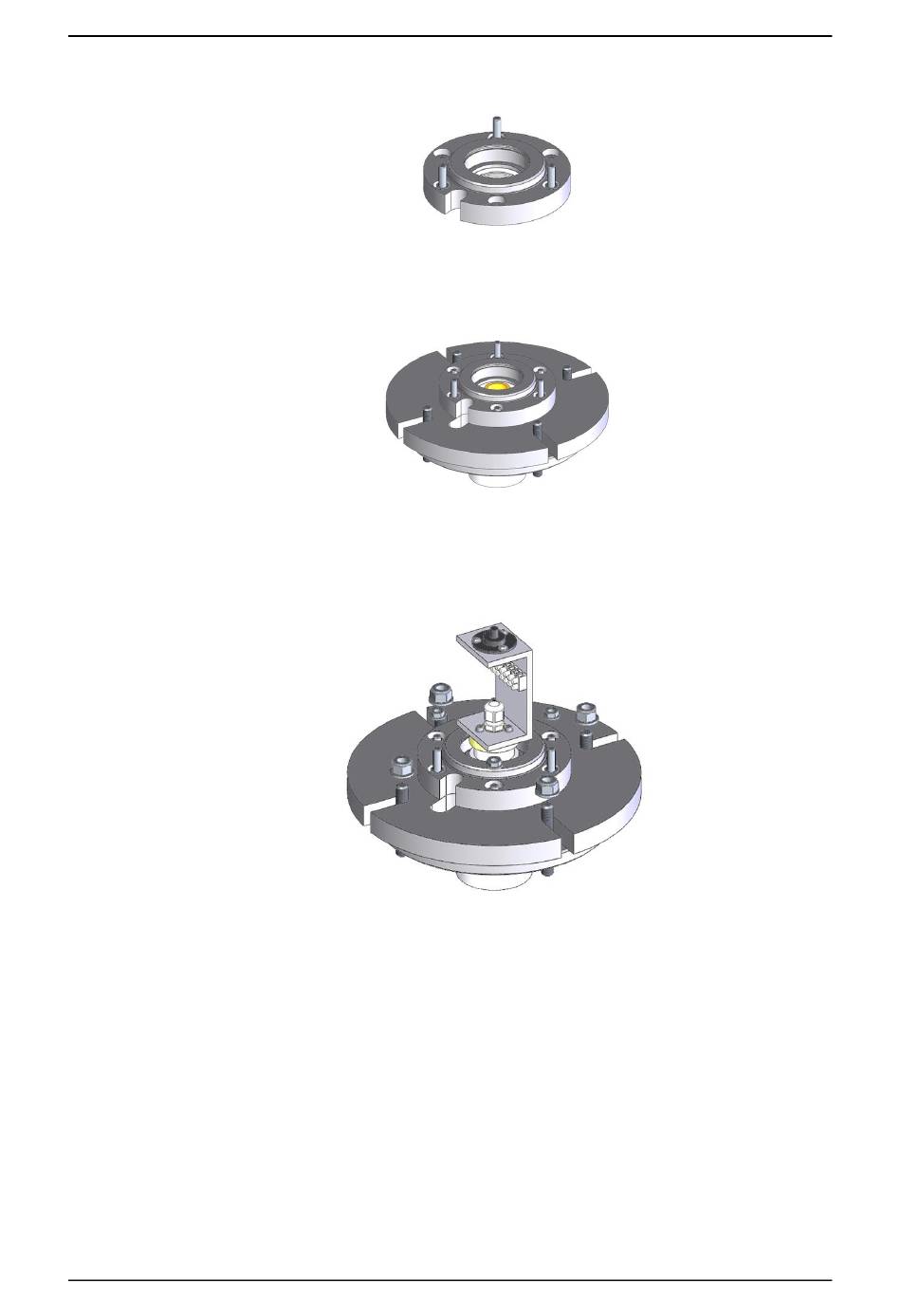

Abbildung 28: Unverlierbare Schrauben des Lagergehäuses
Befestigen Sie das Lagergehäuse mit den unverlierbaren Schrauben für das Lagergehäuse
•
an der Montageplatte (Abbildung 29).
Montieren Sie die Gleitring-Untergruppe auf dem Messinggewindeadapter und ziehen Sie
•
sie fest. Verwenden Sie die mitgelieferten Muttern, um die Montageplatte am Mischer
und das Lagergehäuse an der Montageplatte zu befestigen (Abbildung 30).
Details zum elektrischen Anschluss siehe „Anleitung zur elektrischen Installation"
(HD0678).
Abbildung 29: Lagergehäuse eingebaut

Abbildung 30: Gleitring-Untergruppe eingebaut
