Einbauen eines drehbaren Anschlusses des Typs A
Die Bauteilbezeichnungen sind Abbildung 20 zu entnehmen.
Entfernen Sie die Blindschrauben auf beiden Seiten der Getriebekastenwelle.
•
•
Entfernen Sie vier der Schrauben, die die Abdeckung am Getriebekasten sichern.
•
Schrauben Sie vier Montagebolzen in die Bohrungen und sichern Sie diese mit den
mitgelieferten Muttern (Abbildung 24).
Schrauben Sie den richtigen Messinggewindeadapter in das Ende der Welle (Abbildung 25).
•
Stellen Sie sicher, dass die unverlierbaren Schrauben zum Befestigen des Lagergehäuses
•
an der Montageplatte angebracht sind (Abbildung 26).
•
Setzen Sie die Montageplatte oben auf dem Mischer auf die Montagebolzen. Führen Sie
dabei den Schmiernippel durch die Aussparung (Abbildung 27).
28 Hydro-Probe OrbiterInstallationsanleitung HD0677de Version 1.2.0

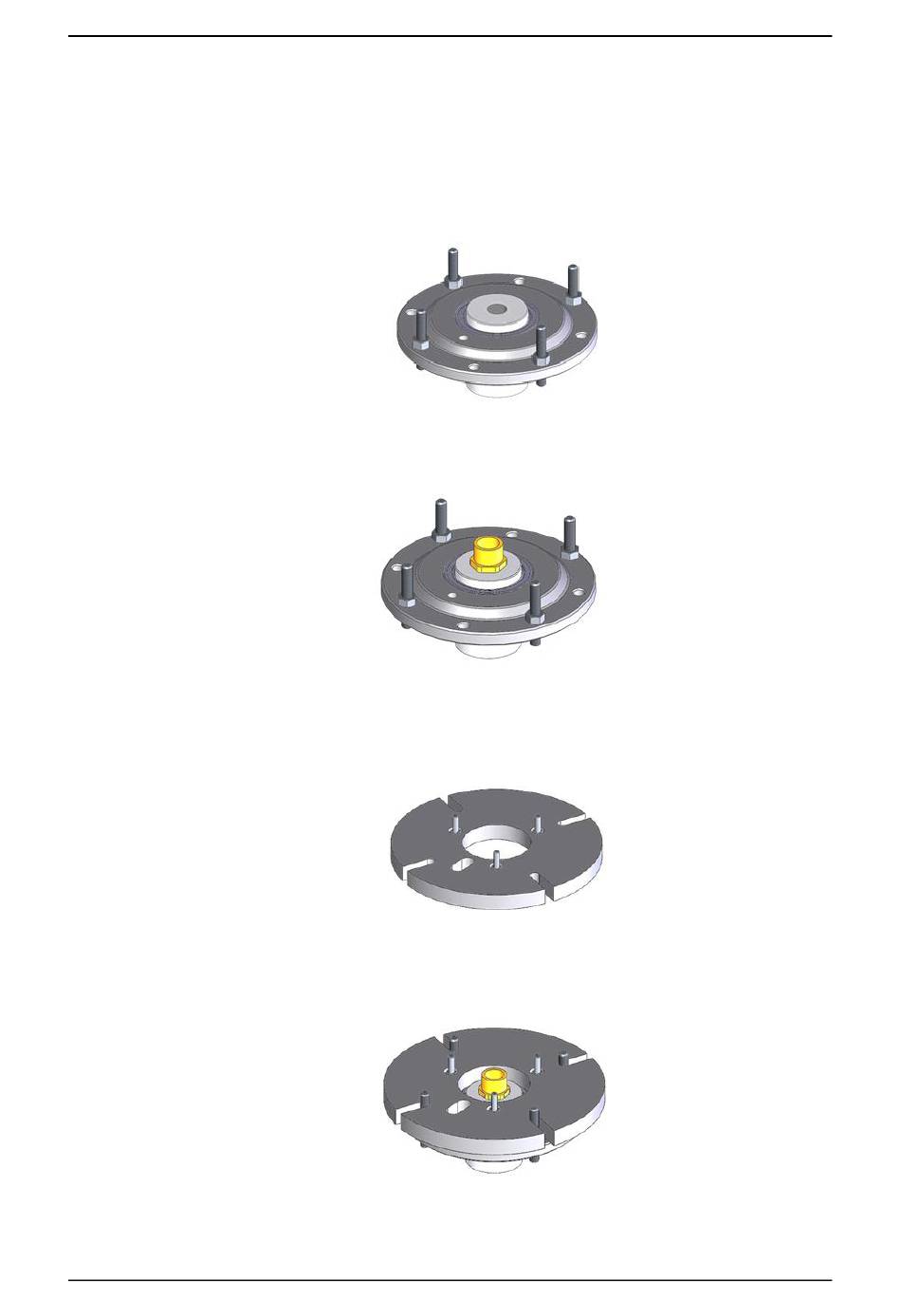

Abbildung 24: Montagebolzen eingebaut
Abbildung 25: Messinggewindeadapter
Abbildung 26: Unverlierbare Schrauben
Abbildung 27: Montageplatte eingebaut
Einbau des Hydro-Probe Orbite
