Block (1)
System-Absperrhahn (2)
Druckbegrenzungsventil (3)
Manuelle Entlastung (4)
Elektromag netische
Entlastung (5)
Speicheradapter (6)
Typschild (7)
7
2
M2
7
2

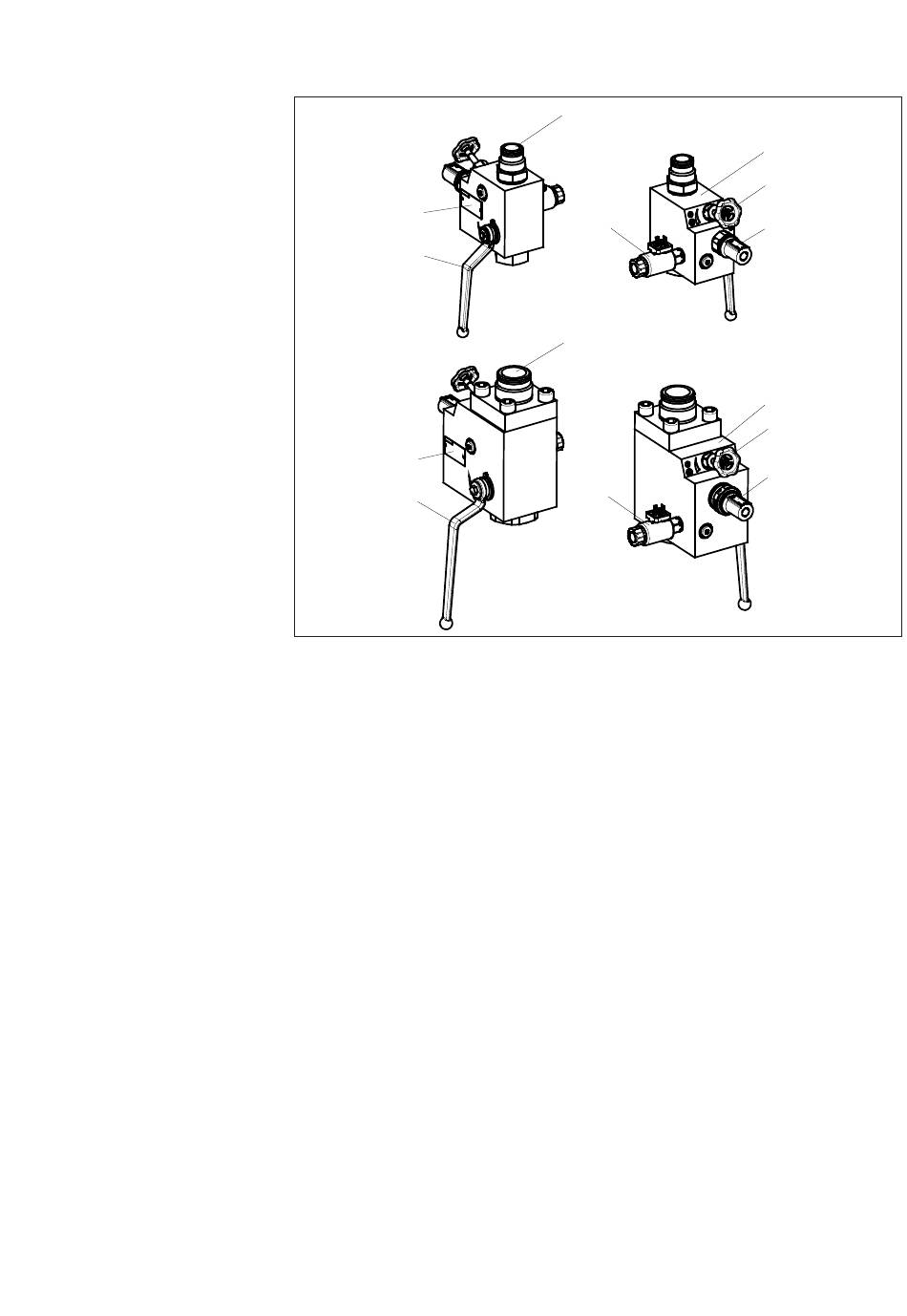

Abb. 3: Produktbeschreibung Typ ABZSS10, ABZSS20 und ABZSS30
1 Block
2 System-Absperrhahn
3 Druckbegrenzungsventil (wahlweise)
4 Manuelle Entlastung
Der Block dient zur Aufnahme der Bauteile bzw. Ventile.
Der System-Absperrhahn dient zur Absperrung der Druckleitung.
Das Druckbegrenzungsventil schützt den Hydrospeicher vor unzulässigen
Überdruck. Es ist je nach Anwendung auswählbar und bei Lieferung mit dem
Speicherabsperrblock durch eine Plombe verbunden.
Mit diesem Ventil (Handrad) kann der Hydrospeicher manuell druckentlastet werden.
Mit diesem 2/2-Wege-Sitzventil kann der Hydrospeicher elektromagnetisch entlastet
werden.
Der Speicheradapter stellt die Verbindung zwischen Speicherabsperrblock und
Hydrospeicher her.
Das Typschild dient zur eindeutigen Identifizierung des Speicherabsperrblocks.
RD 50129-B/02.19, Speicherabsperrbllock Typ ABZSS, 0532VAW, Bosch Rexroth AG
6
M2
S
2
5
6
S
2
5
5 Elektromag netische Entlastung oder
Druckhaltung (optional)
6 Speicheradapter (optional)
7 Typschild
Zu diesem Produkt
1
4
S
3
S
M1
1
4
S
3
3
S
M1
23/64
