5.3.3 Prüfen der Auslösezeit
Zum Prüfen der Auslösezeit (Relaiseigenzeit) wird ein Timer mit den Kontakten des Auslöserelais
verbunden.
Der Timer muss gleichzeitig mit dem Anlegen des Prüf-Wechselstromes gestartet und beim
Auslösen des Relais gestoppt werden.
5.4 Primärtest
Generell kann ein Test mit Strömen auf der Primärseite (Echttest) des Stromwandlers in gleicher
Weise wie der Test mit Sekundärströmen durchgeführt werden. Da die Kosten und die Belastung
der Anlage unter Umständen sehr hoch sein können, sind solche Tests nur in Ausnahmefällen und
nur dann, wenn es unbedingt erforderlich ist, durchzuführen.
5.5

Abgleich der Anpasswandler

Der korrekte Anschluss und der genaue Abgleich der Stromwandler kann mit Hilfe eines
Spannungsmessers überprüft werden. Dazu sind auf der unteren Klemmleiste 7 Klemmen
vorgesehen. Die dazugehörigen Abgleich-Potentiometer befinden sich über diesen Klemmen. Die
Dimensionierung der Potentiometer ermöglicht den Ausgleich der Hauptstromwandlerunterschiede
um bis zu 15 % I .
N

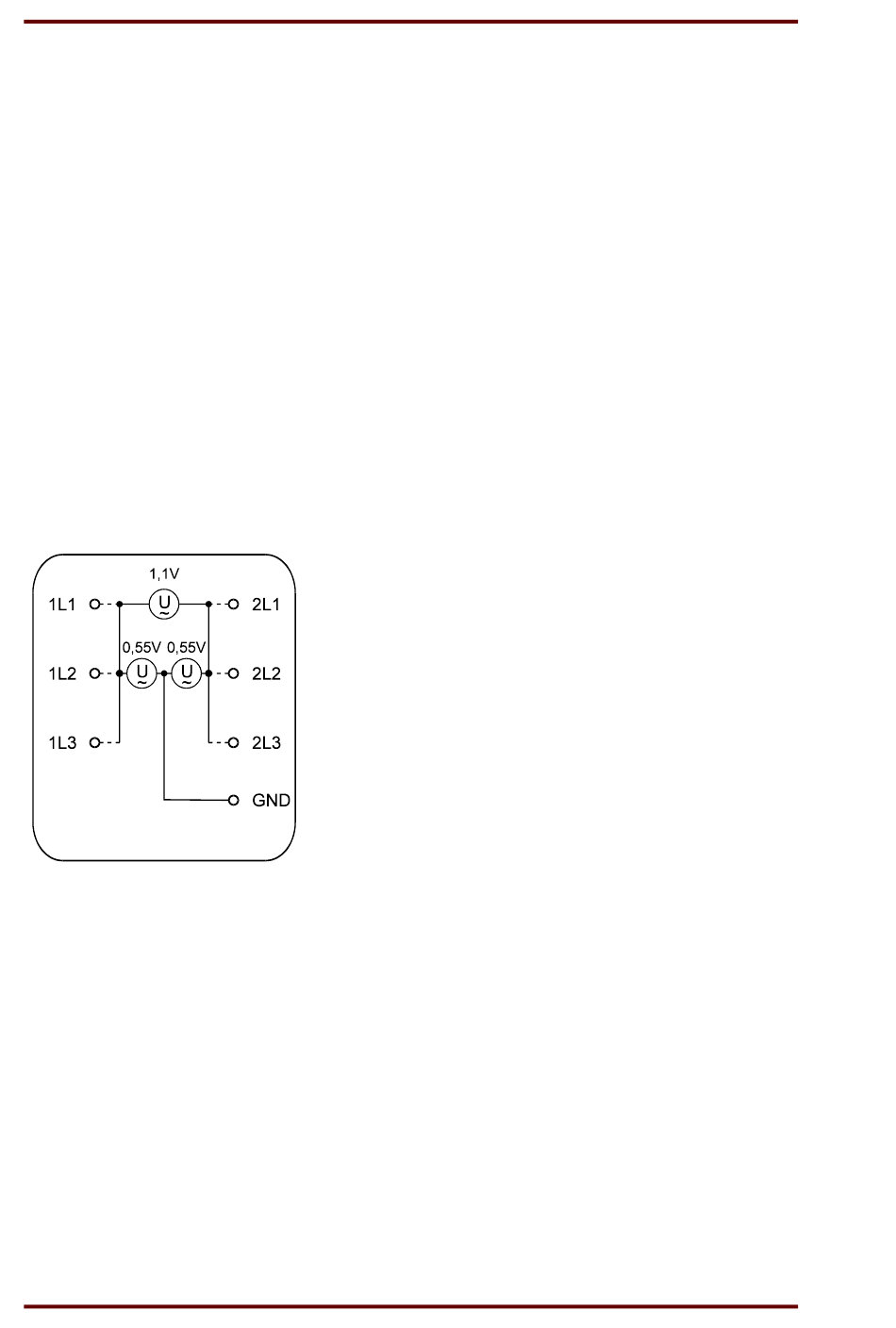

Abbildung 5.1: Anschluss eines Spannungsmessgerätes
