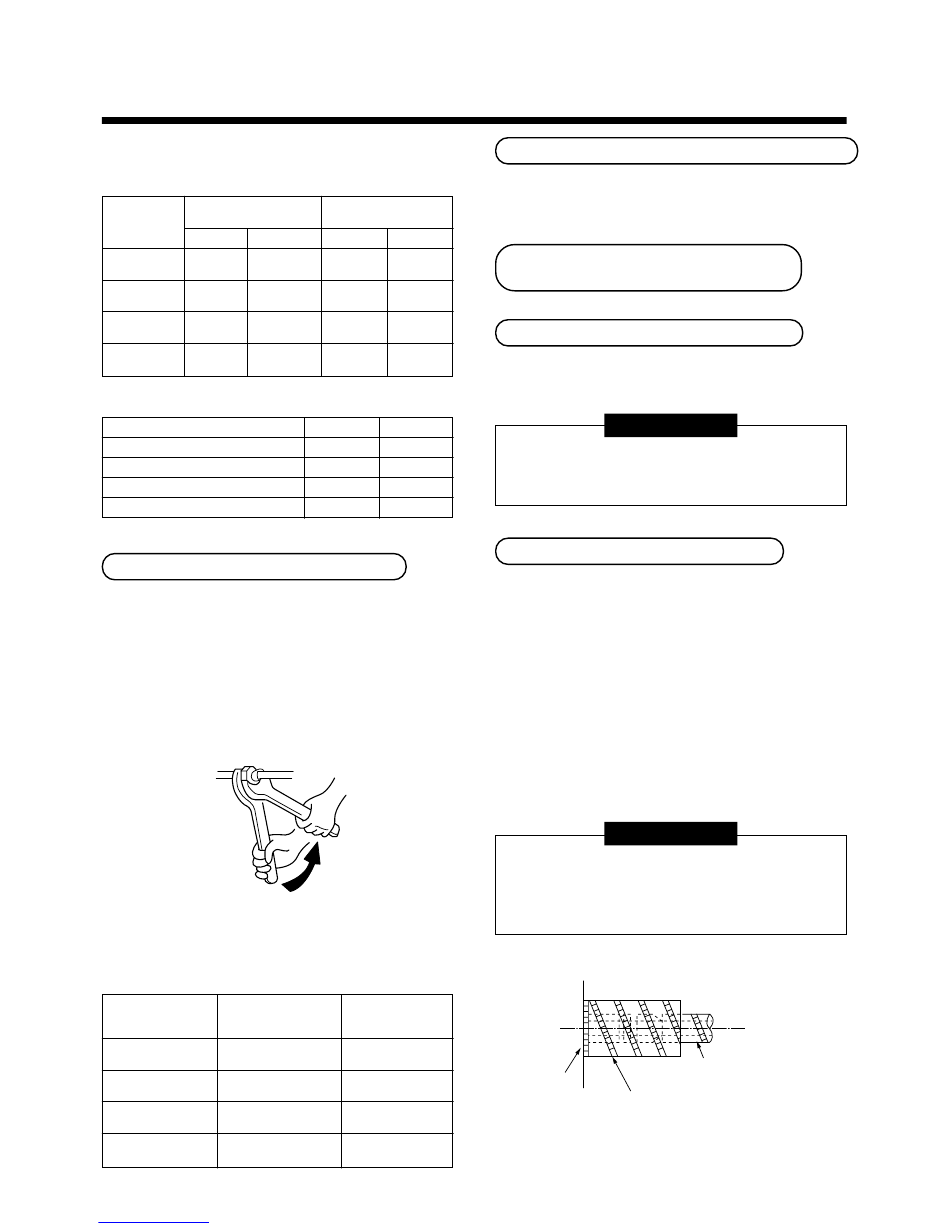

• Margen de proyección en el abocinado:
B (unidad: mm)
Rígido (tipo embrague)
Diámetro
externo del
tubo de cobre
6.4
9.5
12.7
15.9
Imperial (tipo tuerca de mariposa)
Diámetro externo del tubo de cobre
Conexión del tubo de refrigerante
Conecte todos los tubos de refrigerante mediante
conexiones abocardadas.
• Dado que la presión atmosférica sólo se sella bajo gas
de sellado, no es extraño que no se oiga un sonido del
tipo "Pushuuu..." cuando se retira la tuerca
abocardada.
• Asegúrese de utilizar una llave fija doble para las
tareas de conexión de los tubos de la unidad interior.
• Remítase a la tabla siguiente para conocer el par de
apriete.
Diámetro externo del
tubo de conexión
(mm)
Ø6.4
Ø9.5
Ø12.7
Ø15.9
Downloaded from www.Manualslib.com
Se utiliza la herramienta Se utiliza una herramienta
para R410A convencional
R410A R22 R410A
(Igual que en
De 0 a 0.5 De 1.0 a 1.5 De 0.5 a 1.0
la izquierda)
(Igual que en
De 0 a 0.5 De 1.0 a 1.5 De 0.5 a 1.0
la izquierda)
(Igual que en
De 0 a 0.5 De 1.0 a 1.5 De 0.5 a 1.0
la izquierda)
(Igual que en
De 0 a 0.5 De 1.0 a 1.5 De 0.5 a 1.0
la izquierda)
R410A
6.4 De 1.5 a 2.0
9.5 De 1.5 a 2.0
12.7 De 2.0 a 2.5
15.9 De 2.0 a 2.5
Utilice una llave fija doble
Par de apriete Par de reapriete
(N•m)
De 14 a 18
(De 1.4 a 1.8 kgf•m)
De 33 a 42
(De 3.3 a 4.2 kgf•m)
De 50 a 62
(De 5.0 a 6.2 kgf•m)
De 68 a 82
(De 6.8 a 8.2 kgf•m)
manuals search engine
Prueba de hermetizado, purga de aire, etc.
Para realizar pruebas de hermetizado, purgar aire,
añadir refrigerante y comprobar si hay escapes de gas,
consulte el Manual de instalación de la unidad exterior.
R22
Abra totalmente las válvulas de la
unidad exterior
Comprobación de escapes de gas
Compruebe, con un detector de fugas o con agua
jabonosa, si hay escapes de gas en la sección de
conexión del tubo o en la tapa de la válvula.
R22
De 1.0 a 1.5
Utilice un detector de fugas fabricado
De 1.0 a 1.5 exclusivamente para refrigerantes HFC (R410A,
R134A, etc.).
De 1.5 a 2.0
De 1.5 a 2.0
Proceso de aislamiento térmico
Aísle térmicamente los tubos de los laterales del líquido
y del gas por separado.
En épocas en las que se utilice el modo de refrigeración
de la unidad, baja la temperatura de los lados del gas y
del líquido.
En consecuencia, aplique una cantidad suficiente de
aislante para evitar que se genere condensación.
• Asegúrese de utilizar un aislante térmico que soporte
temperaturas de 120° o más para el tubo del lado del
gas.
• Lleve a cabo el proceso de aislamiento térmico
utilizando el tubo de aislante térmico incluido con el
producto y recubriendo totalmente la parte de
conexión de los tubos de la unidad interior.
Aplique aislante térmico a la sección de conexión
del tubo de la unidad interior hasta el reborde, de
manera que no se vea el tubo. Si el tubo queda
expuesto al exterior, se originarán fugas de agua.
(N•m)
18
(1.8 kgf•m)
42
Unidad
(4.2 kgf•m)
principal
50
(5.0 kgf•m)
68
(6.8 kgf•m)
88
REQUISITOS
REQUISITOS
Lateral del tubo
(necesario en la obra)
Tubo de aislamiento térmico (incluido)
