Posa in opera dei cavi per il telecomando
• Spelare la guaina del cavo da collegare di circa 14 mm.
• Torcere assieme il cavo del telecomando da collegare con il cavo dell'unità di telecomando (o sensore) e unirli con un
giunto REFNET. (Giunti REFNET (Bianco: 2 pezzi) sono inclusi insieme agli accessori del telecomando (da acquistare
a parte) o del kit del telecomando via radio (da acquistare a parte).
• Siccome il cavo di telecomando non è polarizzato, non ci sono rischi di guasti per inversione nelle connessioni alle
morsettiere A e B dell'unità interna.

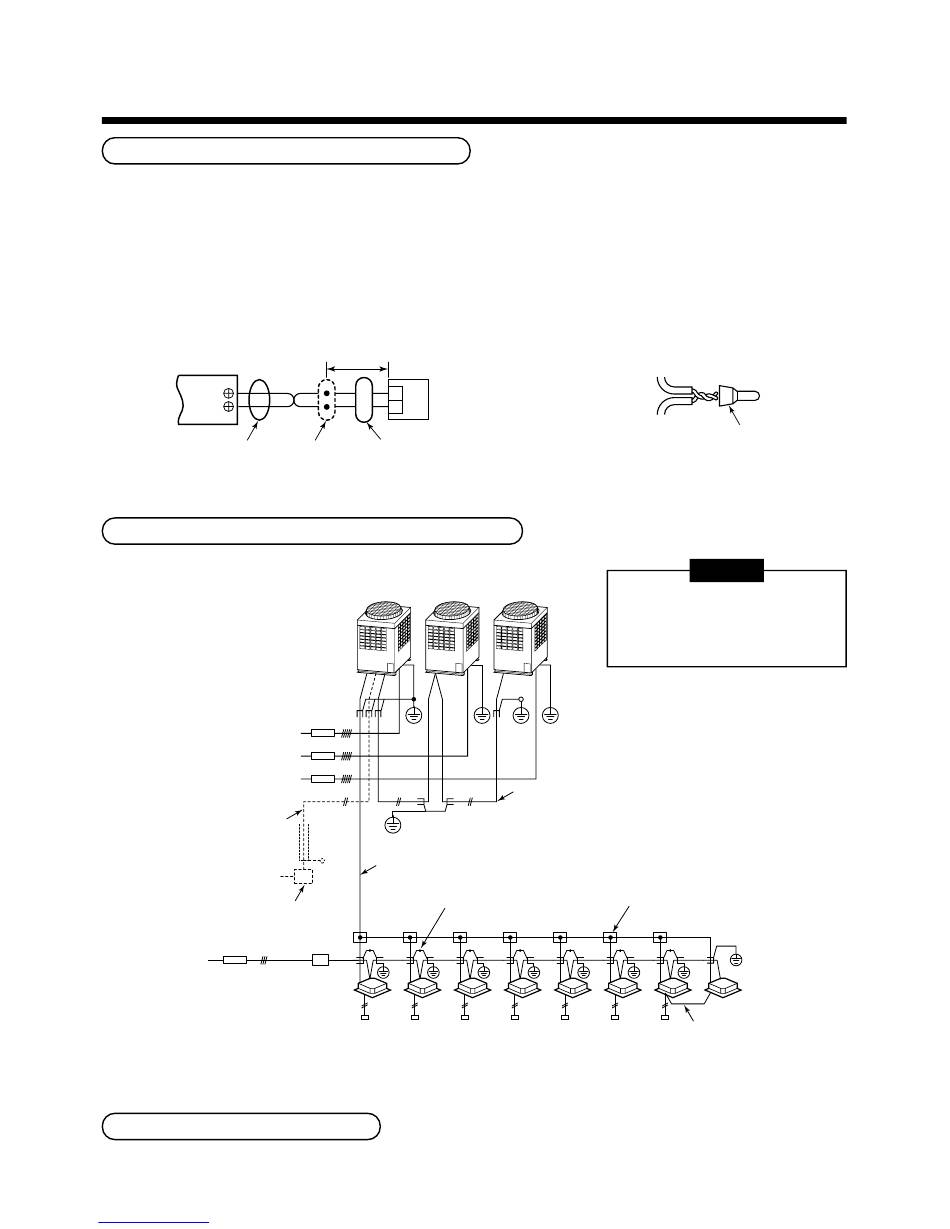

<Schema dei collegamenti elettrici>
Morsettiera per i
collegamenti elettrici del
telecomando dell'unità interna
Cavo del telecomando
(da acquistare sul posto)
Collegamenti elettrici fra unità interna e esterna
Interruttore per perdite a terra
Alimentazione elettrica
unità esterna, trifase
380–415V, 50Hz
380V, 60Hz
Cavo per linea dei
controlli centralizzati
Alimentazione elettrica
220–240V
220V
Interruttore per perdite a terra
Alimentazione
elettrica unità interna
~
220–240V
~
220V 60Hz
Impostazione d'indirizzamento
Stabilire gli indirizzi con riferimento al manuale d'installazione fornito con l'unità esterna.
Downloaded from www.Manualslib.com
Circa 200mm
A W
B
B
Parte di
collegamento
Unità principale Unità secondaria
(Aperto)
~
50Hz
~
60Hz
Telecomando, per comando
centralizzato, ecc.
Interruttore
50Hz
manuals search engine
W : Bianco
B : Nero
Unità di telecomando
o parte sensore
Cavo da unità di
telecomando o sensore
(Messa
Messa a terra
a terra)
Cavo di collegamento
inter-unità tra unità esterne
Connessione di terminale
chiuso per cavo schermato
Cablaggio inter-unità interna/esterna
Connessione di terminale
chiuso per cavo schermato
Unità interna
72
Posa in opera dei
cavi per il telecomando
Cavo da telecomando
o sensore Giunto REFNET
NOTA
Un'unità esterna collegata con
cavo per collegamento inter-unità
interna/esterna diventa
automaticamente unità principale.
Cassetta a trazione
(Messa a terra)
(Funzionamento di gruppo da telecomando)
