TRABALHOS DE ELECTRICIDADE

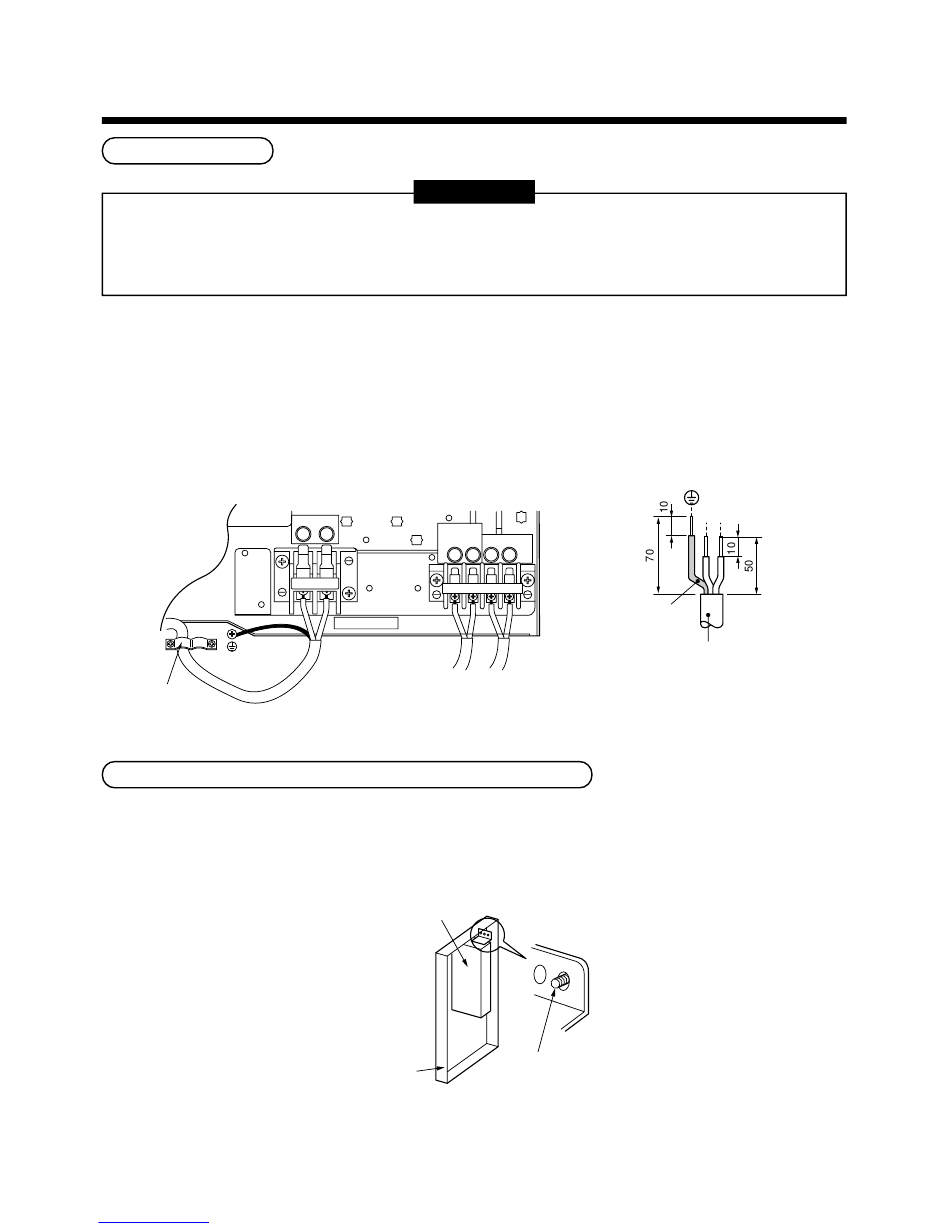

Ligação de cabos
• Certifique-se de que passa o cabo através da porta de ligação de cablagem da unidade interior.
• Conserve uma margem (aproximadamente 100 mm) num cabo para suspender a caixa de peças eléctricas
durante a assistência, etc.
• É fornecido o circuito de baixa tensão para o controlador remoto.
• Retire a tampa da caixa de peças eléctricas removendo os três parafusos de montagem ( 3 posições) e empurrando a
secção de engate. (A tampa da caixa de peças eléctricas permanece suspensa pela dobradiça).
• Aperte os parafusos do bloco terminal, e fixe os cabos com o grampo fornecido com a caixa de peças eléctricas.
(Não aplique tensão na secção de ligação do bloco terminal).
• Monte a tampa da caixa de peças eléctricas sem comprimir os cabos.
Braçadeira
de cabo
Fixação temporária da caixa de componentes eléctricos
• Sempre que efectuar a manutenção da caixa dos componentes eléctricos, tais como operação de verificação e outras,
passe os parafusos de fixação no lado da placa pelos orifícios e fixe temporariamente a caixa de componentes
eléctricos para que possa trabalhar na parte da frente. (Consulte a secção Remoção da caixa de componentes
eléctricos.)
Downloaded from www.Manualslib.com
Bloco de terminais
de energia eléctrica
R(L) S(N)
R(L) S(N)
Placa lateral
manuals search engine
REQUISITO
Bloco de terminais do cabo
inter-unidades interiores/
exteriores/controlador remoto
U U A B
1 2
U U A B
1 2
Caixa dos componentes
eléctricos
Parafusos de fixação
da placa lateral.
111
R S
(L) (N)
Cabo de terra
Cabo de ligação
