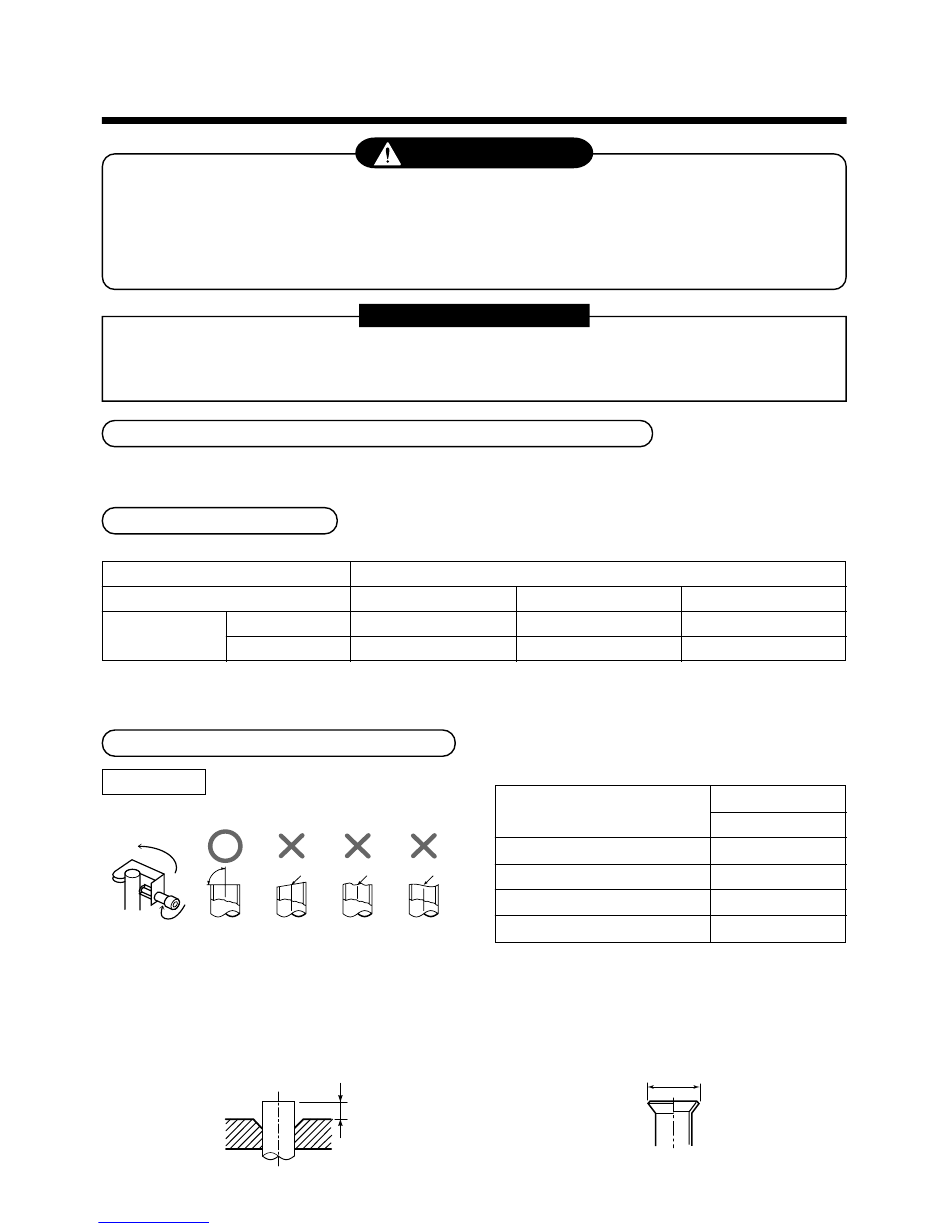

TUYAUX DE RÉFRIGÉRANT
• Si le gaz réfrigérant a fui durant l'installation, aérez immédiatement la pièce.
• Si le gaz réfrigérant qui a fui entre en contact avec le feu, un gaz nocif peut se dégager.
• Après l'installation, assurez-vous que le gaz réfrigérant ne fuie pas.
• Si le gaz réfrigérant fuit dans la pièce et s'écoule près d'une source de chaleur, comme une cuisinière, un gaz
nocif peut se dégager.
Si le tuyau de réfrigérant est long, placez des supports pour immobiliser le tuyau tous les 2.5 à 3 mètres.
Si le tuyau n'est pas immobilisé, il risque de faire du bruit.
Assurez-vous d'utiliser les écrous évasés fournis avec l'unité extérieure ou ceux pour R410A.
Longueur de tuyau autorisée et différence de hauteur autorisée
Elles varient selon le type d'unité extérieure. Pour en savoir davantage, consultez le Manuel de montage fourni avec
l'unité extérieure.
Tuyauterie et dimensions
Matériau de tuyauterie
Modèle
Taille des tuyaux
(mm)
• Utilisez un tuyau neuf et propre et vérifiez si les saletés, comme la poussière, l'huile et l'humidité n'adhèrent pas au
tuyau.
Mise en forme/Pose définitive des tuyaux
Evasement
1. Coupez le tuyau avec un coupe-tube.
2. Insérez un écrou évasé dans le tuyau et évasez le
tuyau.
La taille de l'évasement des tuyaux du réfrigérant
R410A différant de celui du R22, il est recommandé
d'utiliser les outils d'évasement récemment fabriqués
pour le R410A.
Cependant, les outils traditionnels peuvent être
utilisés en réglant la marge de saillie du tuyau en
cuivre.
