Belegung der Schnittstellen (Fortsetzung)

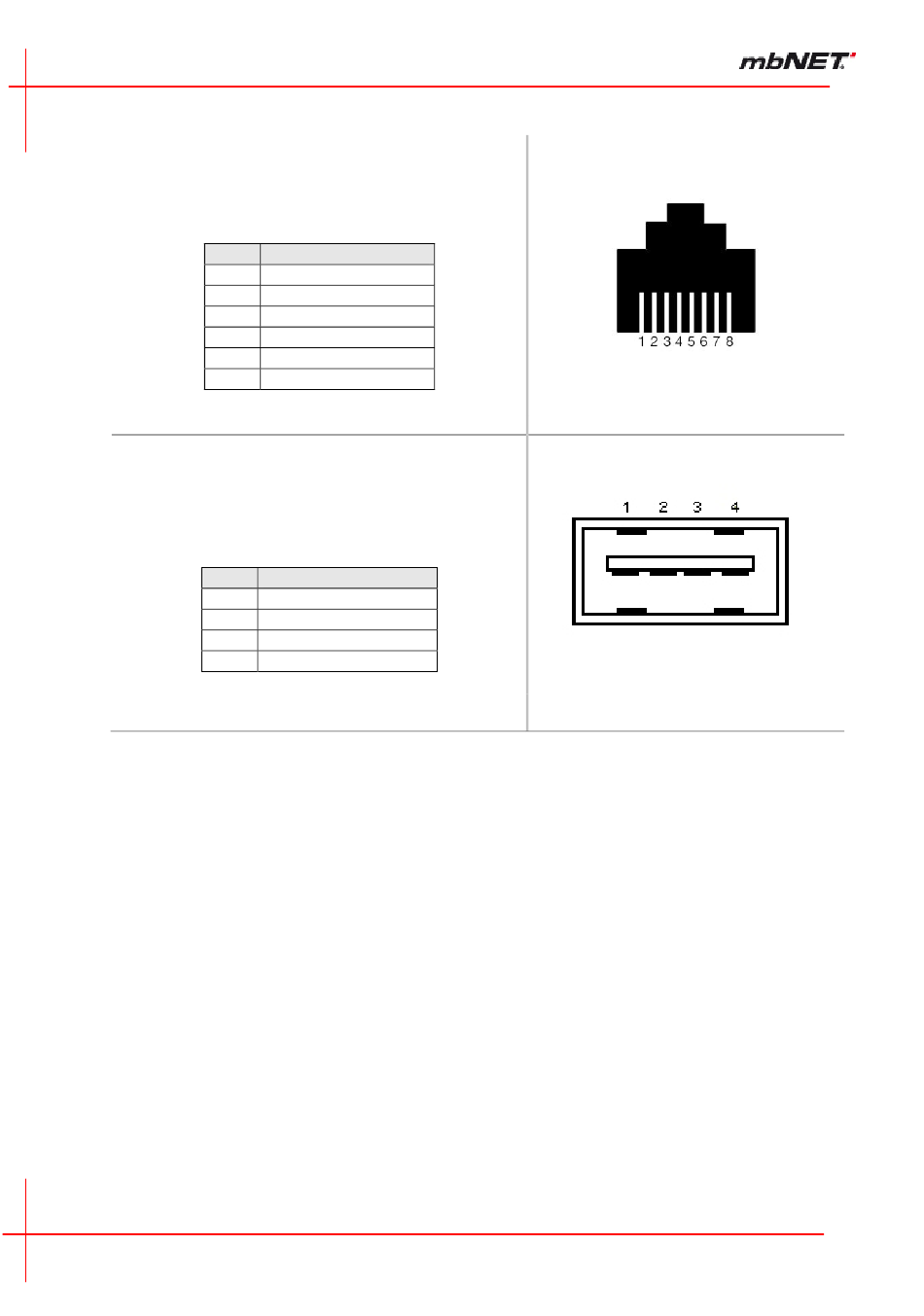

6.1.4 Anschlussbelegung LAN- bzw. WAN-
Anschluss an der Frontseite
1
2
3
4
5
6
6.1.5 Anschlussbelegung USB-Anschluss an
der Frontseite
1
2
3
4
Seite 16 von 199
Version: 1.8
Signal
TX+
TX-
RX+
Nicht belegt
Nicht belegt
RX-
Signal
VCC (+5V)
- Data
+Data
GND
Abbildung 13
Abbildung 14
