MB Connect Line
5. Anzeige-, Bedienelemente und Anschlüsse
5.1
Ansicht Gerätefrontseite
Pos. Bezeichnung Status
LED aus
1
Power
LED ein
LED blinkt
2
Ready
LED Dauerlicht
LED aus
3
RxD1
LED ein
LED aus
4
RxD2
LED blinkt
LED aus
5
TxD2
LED blinkt
LED aus
5
TxD1
LED blinkt
LED aus
LED ein
7
Connect
LED blinkt
LED aus
8
Error
LED ein
Seite 12 von 199
Version: 1.8

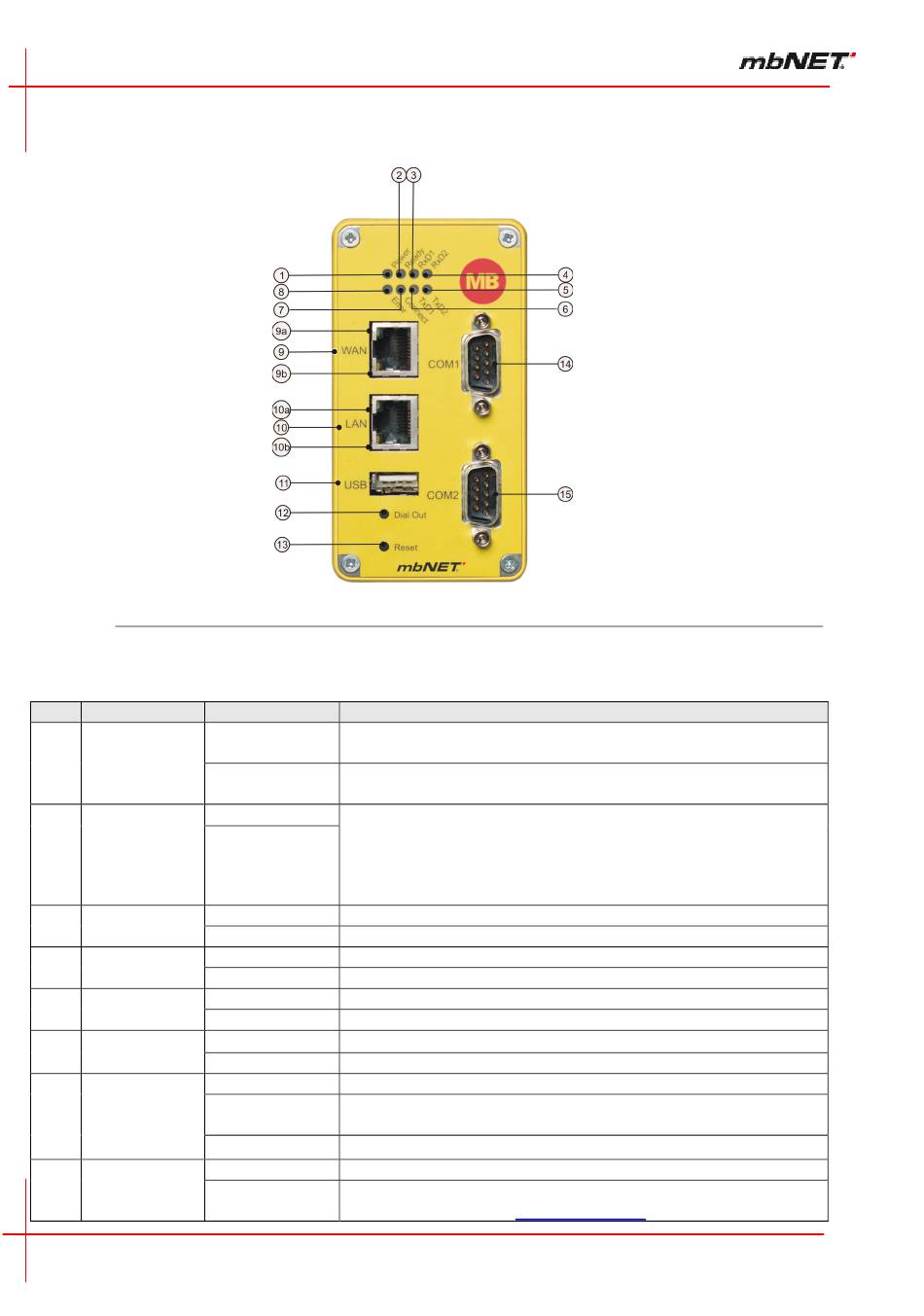

Abbildung 7: Ansicht Gerätefront
Stromversorgung für Router ist ausgeschaltet bzw. Router ist
nicht an die Stromversorgung / Netzteil angeschlossen.
Stromversorgung ist an der Klemmleiste angeschlossen und
eingeschaltet.
Nach dem Einschalten ist die Ready-LED für ca. 10 Sekun-
den noch aus, während die Power-LED sofort leuchtet. Nach
ca. 10 Sekunden blinkt die READY-LED (Starten des Be-
triebssystems). Nach ca. 40 Sekunden sollte die Ready-LED
dann dauerhaft leuchten.
Keine Empfangsdaten an der seriellen Schnittstelle COM1.
Datenempfang an der seriellen Schnittstelle COM1.
Keine Empfangsdaten an der seriellen Schnittstelle COM2.
Datenempfang an der seriellen Schnittstelle COM2.
Keine Datensendung an der seriellen Schnittstelle COM2.
Datensendung an der seriellen Schnittstelle COM2.
Keine Datensendung an der seriellen Schnittstelle COM1.
Datensendung an der seriellen Schnittstelle COM1.
Router ist nicht mit dem Internet verbunden.
Router ist mit dem Internet verbunden.
Leuchtet nicht, bei einer Wählverbindung.
VPN-Verbindung aktiv (ab Firmware V1.3.0)
Router arbeitet fehlerfrei.
Am Router ist ein Fehler aufgetreten. Diagnose unter
Status-System (siehe
Beschreibung
Status -
System)
