SALDATURA AD ARCO MIG/MAG

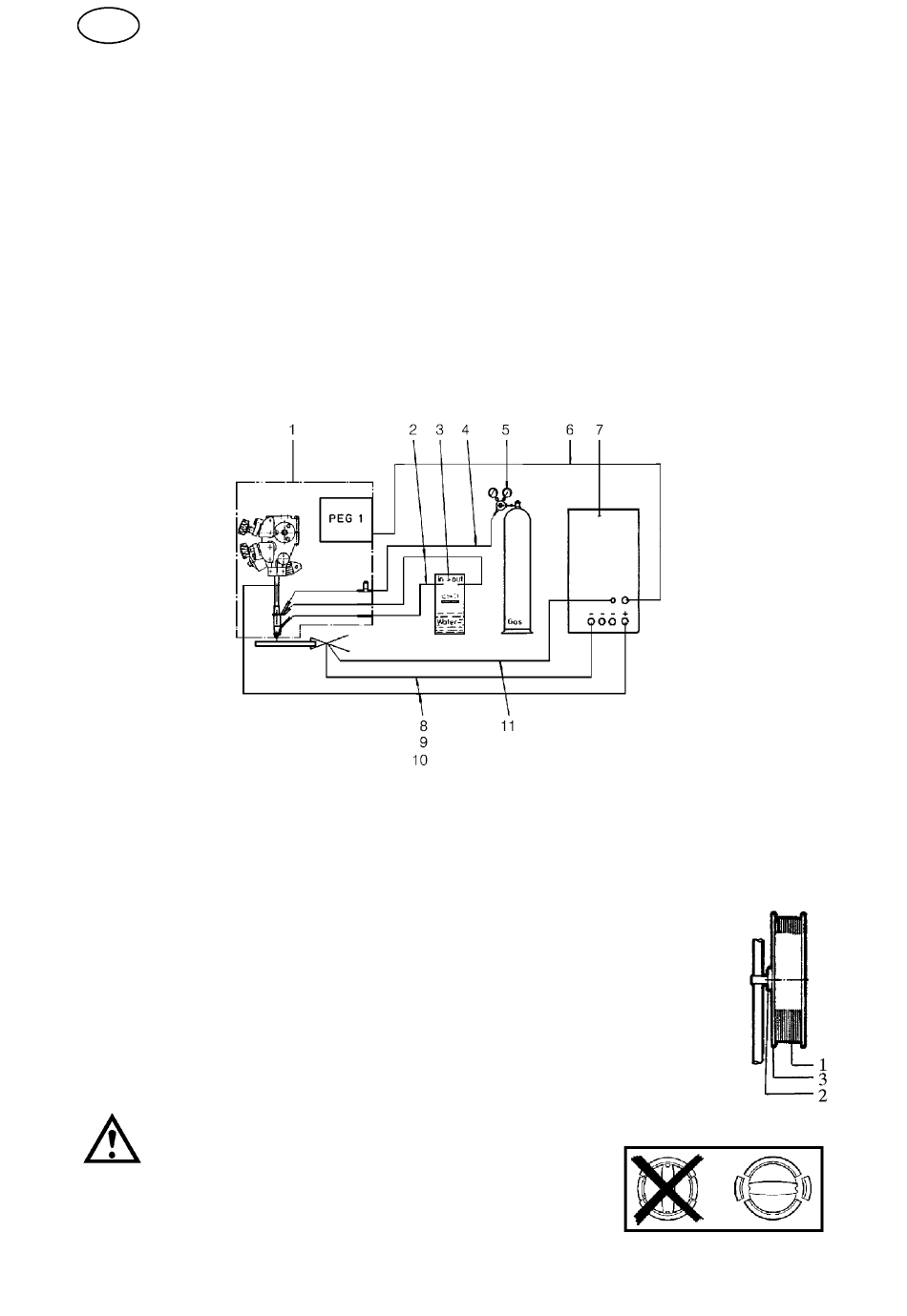

Collegare il cavo di manovra (6) fra la fonte di alimentazione di saldatura (7)
S
ed il quadro di manovra PEG1.
Collegare il conduttore di ritorno (8, 9, 10) fra la fonte di alimentazione di
S
saldatura (7) ed il pezzo.
Collegare il cavo (8, 9, 10) fra la fonte di alimentazione di saldatura (7) e la
S
derivazione.
Collegare il cavo di misurazione (11) fra la fonte di alimentazione di saldatura
S
(7) ed il pezzo.
Collegare il flessibile del gas (4) fra la valvola di riduzione (5) ed il raccordo
S
del gas della saldatrice automatica (1).
Collegare i flessibili dell'acqua di raffreddamento (2) fra il gruppo di
S
raffreddamento (3) e la saldatrice automatica (1).
3. Scegliere il tipo di elettrodo ed il fondente per saldatura (gas) in modo che il
materiale di saldatura corrisponda analiticamente al materiale base. Scegliere le
dimensioni degli elettrodi ed i dati di saldatura nel rispetto dei valori
raccomandati dal fornitore del materiale ausiliario.
4. Carica dell'elettrodo di saldatura.
Togliere il tamburo dell'elettrodo dal mozzo dei freni
S
(2) e staccare il montante (3).
Collocare la bobina dell'elettrodo (1) sul tamburo ed
S
installare il montante (3).
Installare il tamburo dell'elettrodo o la bobina monouso
S
sul mozzo dei freni (2). NOTARE la posizione del menabrida.
IMPORTANTE!
Per evitare che la bobina esca dal mozzo. Bloccare la bobi-
na con il volantino rosso, secondo il cartello (vedi figura a
destra) posizionato accanto al mozzo del freno.
