ATENÇÃO!
A fim de impedir que a bobine de fio escorregue para fora
do cubo de travagem: Colocar o cubo de travagem na
posição de bloqueio com a ajuda do botão vermelho, que
segundo as instruções está localizado junto ao cubo de
travagem.

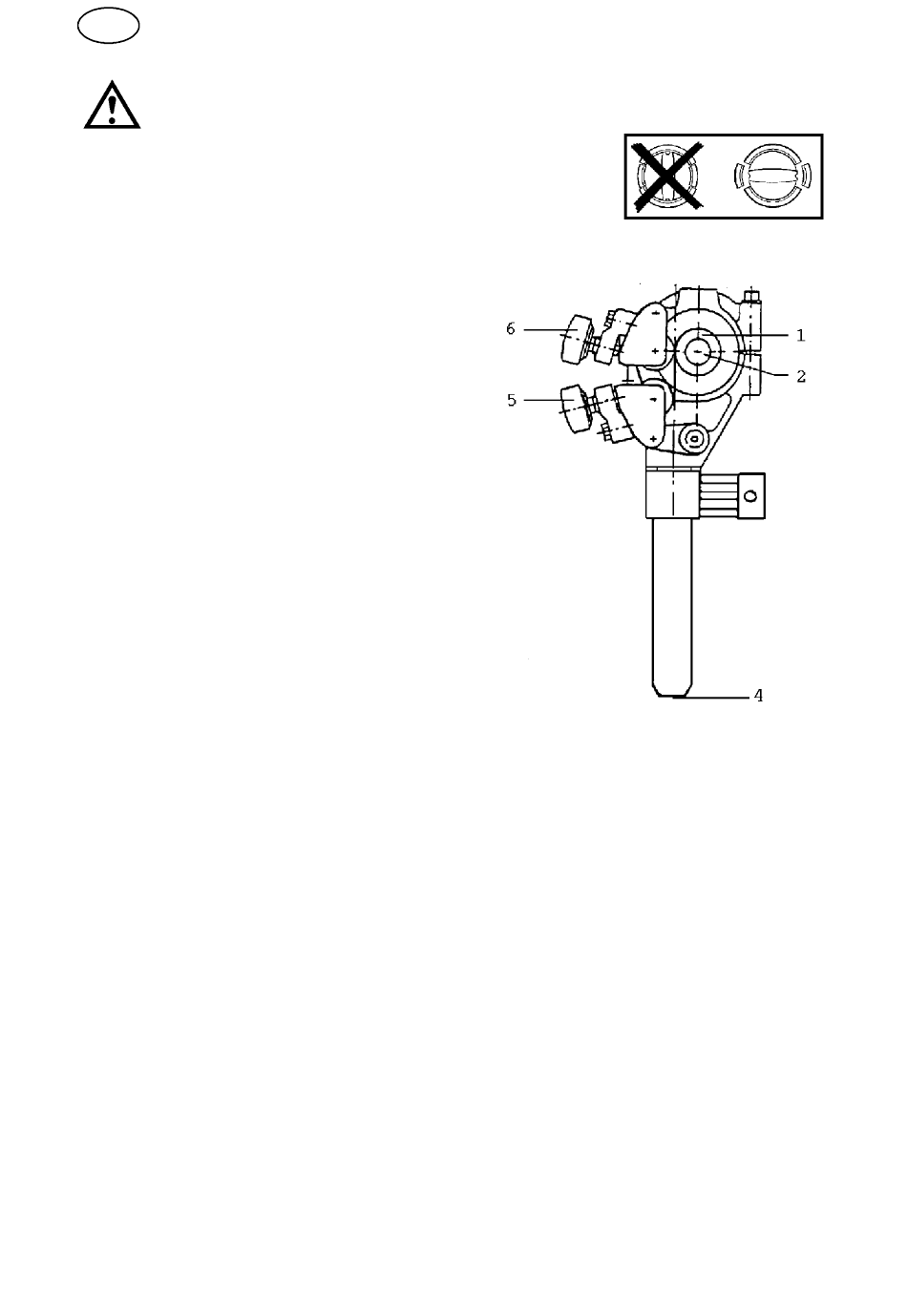

Controlar que o rolo de alimentação (1)
S
e os calços de contacto (4) têm as
dimensões correctas.
Fazer passar o eléctrodo através dos
S
dois olhais de parafuso mais pequenos.
Colocar a extremidade do eléctrodo
S
na ranhura do rolo de alimentação.
Regular a pressão do eléctrodo contra o
S
rolo de alimentação com o parafuso de
pressão (6).
OBSERVAR! Não apertar demasiado, a fim de
não impedir a alimentação. O parafuso de pressão
não deve ser apertado até ao fundo, deve
continuar a haver um pouco de elasticidade.
Fazer avançar o eléctrodo com a ajuda da
S
ligação eléctrica A 02 na caixa PEG.
Durante o espaço de tempo em que é feito o
S
avanço do eléctrodo, o eléctrodo deve ser dirigido
com a ajuda do botão (5) na unida de de rolos rectificadora, ou com
dispositivos rectificadores especiais para eléctrodos de pouca espessura ou
arames duplos. Quando o rectificador se encontra na posição correcta, o
eléctrodo deve sair através dos calços de contacto ou do bocal,
respectivamente.
5. Substituição do rolo de alimentação (ver peças de desgaste na página 123).
Eléctrodo simples:
S
Desapertar o botão (5) e o parafuso de pressão (6).
S
Desapertar o botão (2).
S
Substituir os rolos de alimentação. Estão marcados com as dimensões
S
de arame respectivas.
Eléctrodo duplo:
S
Substituir o rolo de alimentação com ranhuras duplas procedendo do
S
mesmo modo que para o eléctrodo simples.
OBSERVAR! Mudar também o rolo de pressão. O rolo de pressão
S
esférico especial para arames duplos substitúi o rolo de pressão para
arame simples.
Montar o rolo de pressão com um apoio de eixo especial
S
(art. nr. 146 253--001).
