ESAB A2 Multitrac Betriebsanweisung Seite 7

SE
PULVERBÅGSVETSNING UP

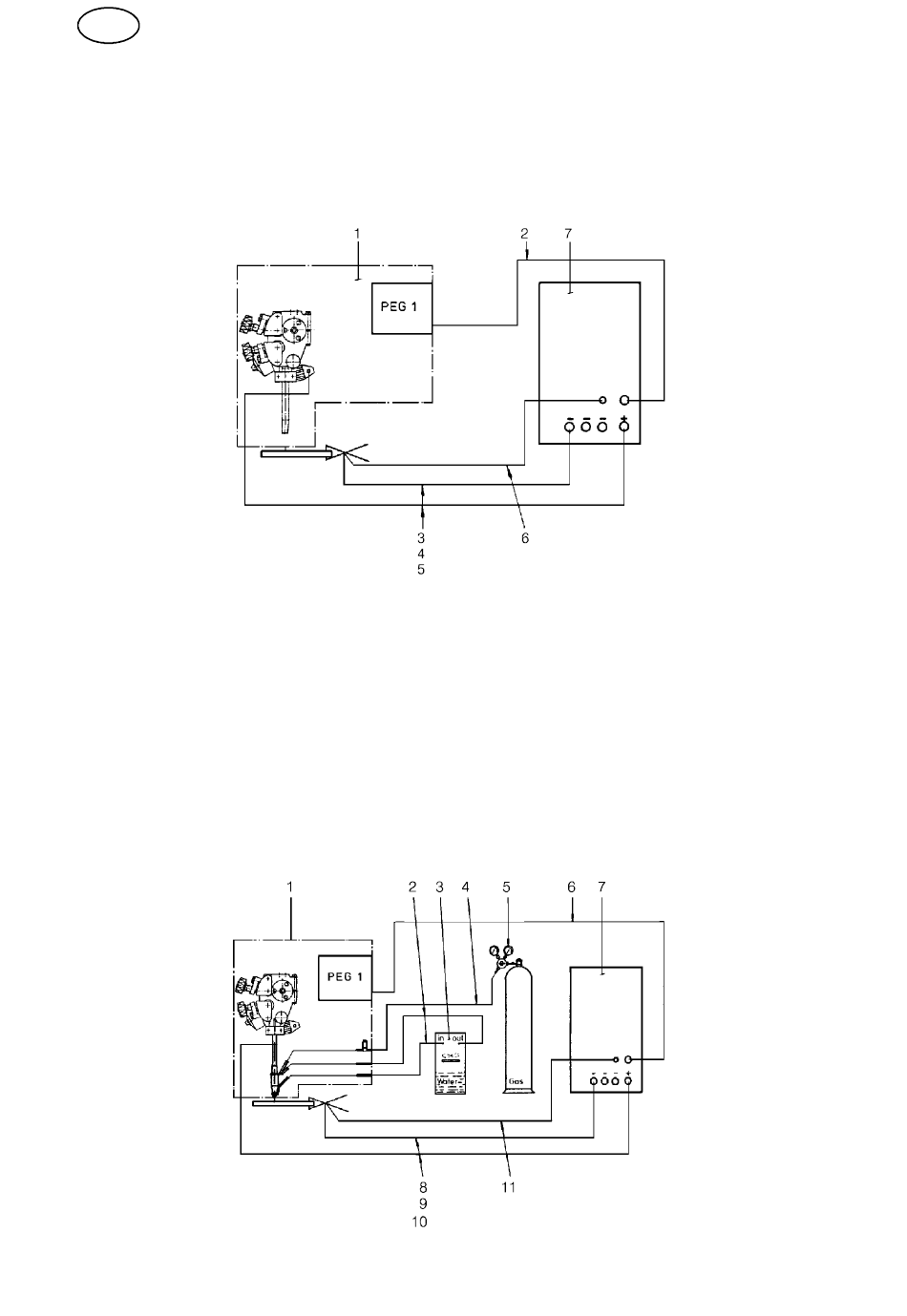

Anslut manöverkabel (2) mellan svetsströmkälla (7) och manöverlåda PEG1.
S
Anslut återledaren (3, 4, 5) mellan svetsströmkälla (7) och arbetsstycke.
S
Anslut ledning (3, 4, 5) mellan svetsströmkälla (7) och shunt.
S
Anslut mätledning (6) mellan svetsströmkälla (7) och arbetsstycke.
S
GASMETALLBÅGSVETSNING MIG/MAG
Anslut manöverkabel (6) mellan svetsströmkälla (7) och manöverlåda PEG1.
S
Anslut återledaren (8, 9, 10) mellan svetsströmkälla (7) och arbetsstycke.
S
Anslut ledning (8, 9, 10) mellan svetsströmkälla (7) och shunt.
S
Anslut mätledning (11) mellan svetsströmkälla (7) och arbetsstycket.
S
Anslut gasslang (4) mellan reduceringsventilen (5) och svetsautomatens (1)
S
gasanslutning.
Anslut slangar för kylvatten (2) mellan kylaggregatet (3) och svetsautomaten
S
(1).
dha2d1sa
- - 7 - -
