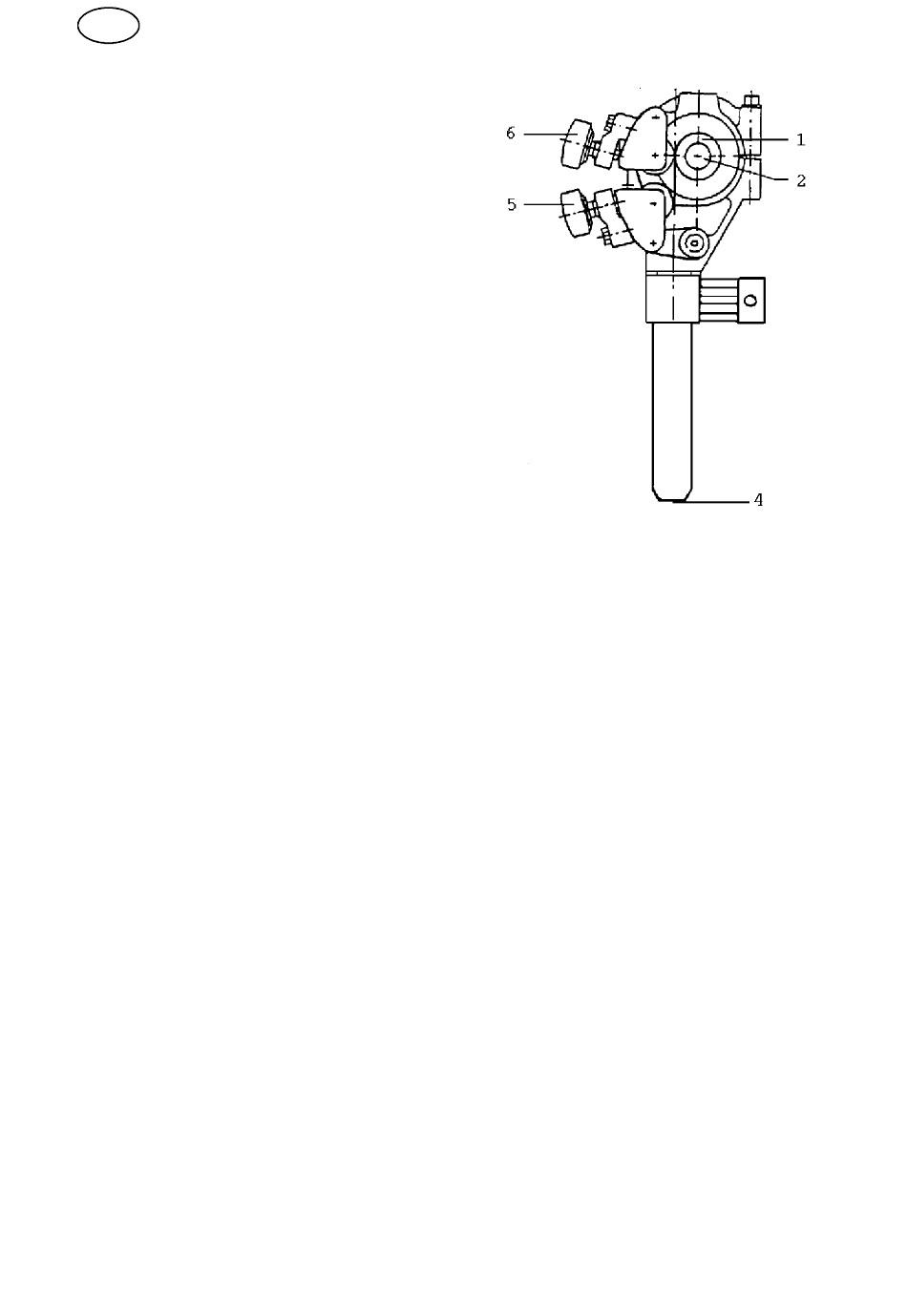

Controleer of de aanvoerrol (1) en de
S
contactschoenen (4) de juiste dimensie
hebben.
Leid de elektroden door de twee kleinere
S
schroefogen.
Plaats het uiteinde van de draad in
S
de groef van de aanvoerrol.
Stel de druk van de draad tegen de
S
aanvoerrol in met behulp van de drukschroef (6).
OPGELET! Span niet harder aan dan dat het
aanvoeren veilig verloopt. De drukschroef mag
niet helemaal aangehaald worden, er moet nog
een beetje vering zijn.
Voer de draad aan met behulp van elektrisch
S
schakelaar A 02 op de PEG-- box.
Terwijl de draad wordt aangevoerd, moet hij gericht
S
worden met behulp van de knop (5) op de
richtrolinrichting, of met behulp van de speciale
richtinrichting voor kleine draden of dubbele draden.
Wanneer de richtinrichting juist ingesteld is, moet de
draad recht naar buiten komen door resp. de
contactschoenen en het contactmondstuk.
5. Aanvoerrol vervangen (zie slijtageonderdelen op blz. 123).
Enkele draad:
S
Maak de knop (5) en de drukschroef (6) los.
S
Maak het handschroefwiel (2) los.
S
Vervang de aanvoerrol. Ze zijn gemerkt met de draaddimensie in
S
kwestie.
Dubbele draad:
S
Vervang de aanvoerrol met dubbele groeven op dezelfde manier als
S
voor de enkele draad.
OPGELET! Vervang ook de drukrol. De speciale sferische drukrol voor
S
dubbele draad vervangt de standaard drukrol voor de enkele draad.
Monteer de drukrol met de speciale astap (best. nr. 146 253--001).
S
Gevulde draad
S
Vervang de aanvoerrol en de drukrol altijd per paar voor de
S
draaddimensie in kwestie. OBS! Voor de drukrol is een speciale astap
vereist. (best. nr. 2129 011--01).
Haal de drukschroef met een gematigde druk aan zodat de gevulde
S
draad niet vervormt.
6. Plaats de poederbuis zo dat hij niet doorbuigt en dat men een goed poederdek
krijgt (UP --lassen).
N.B.! De lengte van de poederslang moet worden afgestemd op de positie van
de laskop.
7. Controleer of de afstand tussen de wielen van de wagen en de lasnaad tijdens
het laden niet minder dan 50 mm bedraagt.
