ESAB PT-31XL Bedienungsanleitung

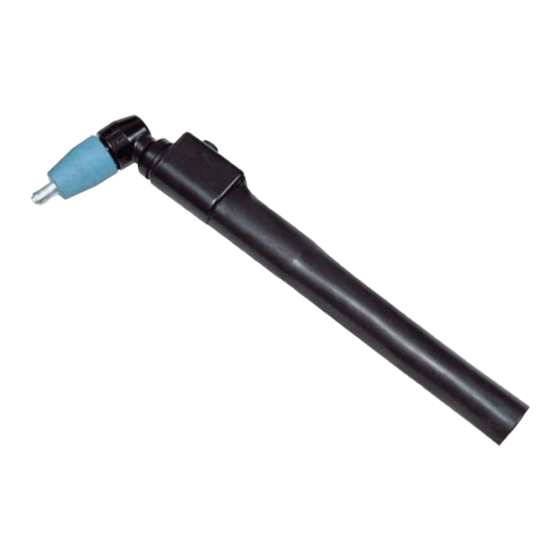

Plasma lichtbogenbrenner
Vorschau ausblenden Andere Handbücher für PT-31XL:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
PT-31XL und PT-31XLPC
Plasma Lichtbogenbrenner
Bedienungsanleitung (DE)
0558005178
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ESAB PT-31XL

Inhaltszusammenfassung für ESAB PT-31XL

  • Seite 1 PT-31XL und PT-31XLPC Plasma Lichtbogenbrenner Bedienungsanleitung (DE) 0558005178...

  • Seite 2: Verantwortung Des Benutzers

    SICHERN SIE SICH; DASS DIESE INFORMATION DEM BEDIENER AUSGEHÄNDIGT WIRD. SIE KÖNNEN ZUSÄTZLICHE KOPIEN VON IHREM HÄNDLER ERHALTEN. VORSICHT Diese BEDIENUNGSANLEITUNG ist für erfahrene Bediener gedacht. Wenn Sie mit den Bedienungsgrundsätzen und sicheren Verfahren für Lichtbogenschweißen und -schneiden nicht völlig vertraut sind, empfehlen wir Ihnen dringend, unsere Broschüre, „Vorsichtsmaßnahmen und sichere Verfahren für Lichtbogenschweißen, -schneiden und -abtragung”, Formular 52-529, zu lesen.

  • Seite 3: Inhaltsverzeichnis

    Ersatzteile für PT-31XL und PT-31XLPC ........
  • Seite 4 INHALTSANGABE...

  • Seite 5: Sicherheitsvorkehrungen

    ABSCHNITT 1 SICHERHEITSVORKEHRUNGEN Sicherheitsvorkehrungen Benutzer von ESAB Schweiß- und Plasmaschneidausrüstung haben die Verantwortung sicherzustellen, dass jede an oder in Nähe der Ausrüstung arbeitende Person die wichtigen Sicherheitsvorkehrungen beachtet. Diese Sicherheitsvorkehrungen müssen mit den auf diese Art von Schweiß- oder Plasmaschneidausrüstung anzuwendende Forderungen übereinstimmen.
  • Seite 6 ABSCHNITT 1 SICHERHEITSVORKEHRUNGEN SCHWEISSEN UND PLASMASCHNEIDEN KANN FÜR SIE SELBST UND FÜR ANDERE GEFÄHRLICH SEIN. TREFFEN SIE DESHALB BEIM SCHWEISSEN WARNUNG UND SCHNEIDEN SICHERHEITSVORKEHRUNGEN. FRAGEN SIE IHREN AR- BEITGEBER NACH SICHERHEITSMASSNAHMEN, DIE AUF DEN GEFAHR- DATEN DES HERSTELLERS BERUHEN SOLLTEN. ELEKTRISCHER SCHLAG kann tödlich sein.

  • Seite 7: Beschreibung

    BESCHREIBUNG 2.1 BESCHREIBUNG Die patentierten PT-31XL und PT-31XLPC sind Handbrenner mit einem 75°-Kopf, welche für den Gebrauch mit mehreren Plasma-Lichtbogenschneidsystemen unter Verwendung von sauberer, trockener Luft als Plasmagas bestimmt sind. Die Zulei- tungskabel sind 4,5, 7,6 oder 15,2 Meter lang und der Brenner ist so eingestellt, dass er mit 50 Ampere und 100% Arbeitszyklus zum Schneiden der meisten Metalle.
  • Seite 8 Der Hochleistungssatz (0558003301) ist das bevorzugte Werkzeug und ist in allen oben genannten Plas- maschneidsystemen beinhaltet. Tabelle 2-1 Inhalte von Sätzen von Ersatzteilen: *PT-31XL und PT-31XLPC Sätze von Ersatzteilen P/Ns P/N 21980 P/N 0558003301 P/N 0558003464 P/N 0558003462 P/N 0558005392 Beschreibung...

  • Seite 9: Technische Daten (Von Der Eu Gefordert)

    ABSCHNITT 2 BESCHREIBUNG 2.3 Technische Daten (von der EU gefordert) a. Vorgang: Handbrenner zum Plasmalichtbogenschneiden b. Art der Haltung: Manuell c. Spannungsklasse: M (113V Spitze bis 400V Spitze) Zündspannung: 8000 VAC Stabilisierte Spannung: 200 VDC d. Höchst-Schweißstrom: 50 Ampe Höchster Schweißstrom bei 100% Arbeitszyklus: 50 Ampe Art des Gases: 120 I/min.
  • Seite 10 ABSCHNITT 2 BESCHREIBUNG .500 .625 .125 .250 .375 Dicke des Stahls, in. Dicke des Stahls, mm Graphik 2-1a 35 Ampe Schneidparameter 4064 3556 3048 2540 2032 1524 1016 .125 .250 .375 .500 .625 .750 Dicke des Stahls, mm Dicke des Stahls, in. Graphik 2-1b Ampe Schneidparameter...

  • Seite 11: Einrichtung / Bedienung

    System verhindert, dass der Brenner mit Hochspannung unter Strom steht, falls WARNUNG der Brennerschalter bei entferntem Hitzeschild unbeabsichtigt ausgeschaltet ist. TAUSCHEN SIE DEN BRENNER NUR MIT EINEM VON ESAB HERGESTELLTEN GEEIGNETEN BRENNER AUS, DA NUR DIESER DIE VON ESAB PATENTIERTE SICHER- UNGSSPERRE BEINHALTET.

  • Seite 12: Anbringen Der Verbrauchsteile - Zusammensetzen Des Brenners

    ABSCHNITT 3 EINRICHTUNG / BEDIENUNG ANBRINGEN DER VERBRAUCHSTEILE – ZUSAMMENSETZEN DES BRENNERS Anmerkung Tragen Sie eine geringe Menge Schmiermittel -0558000443 (17672), welches den Ersatzteilen beiliegt, wie in Abbildung 3-1 gezeigt, am Hitzeschild oder O-Ring auf. Prüfen Sie den O-Ring auf Beschädigung, sobald der Schild entfernt ist.

  • Seite 13: Wartung

    ABSCHNITT 4 WARTUNG 4.1 WARTUNG Das Stromkabel und die Schalteranschlüsse der Betriebsleitung sollten regelmäßig überprüft werden. Falls Schnitte in der Schutzhülse oder Gasleckagen bemerkt werden, ersetzen Sie die beschädigte Montur. Vor dem Prüfen oder Austauschen von Gebrauchsteilen stellen Sie sicher, dass WARNUNG der Schalter der STROMQUELLE sich in AUS-Position befindet und die primäre EINGANGSLEISTUNG ABGESCHALTET ist.
  • Seite 14 ABSCHNITT 4 WARTUNG STELLEN SIE SICHER, dass die Anschlüsse während der Demontage mithilfe von 2 WARNUNG Schrauben gelöst werden. (Die vom Werk empfohlene Drehmoment liegt bei 3.39 n-m). Bei Nichtbeachtung könnte der Bediener ernsthaft verletzt werden. Ziehen Sie den Schutz ab. Ent- fernen Sie das Klebeband von den Klebestellen.

  • Seite 15: Ersatzteile

    Geschwindigkeit.. Bestellen Um eine korrekte Bedienung sicherzustellen, wird empfohlen, nur echte ESAB-Teile und Produkte mit dieser Ausrüstung zu verwenden. Die Verwendung anderer Teile könnte die Garantie annulieren. Halten Sie die Modell- und Seriennummer der Plasmastromquelle bereit, falls Sie Fragen zu den benötigten Ersatzteilen haben.

  • Seite 16: Konfiguration

    ABSCHNITT 5 ERSATZTEILE (2) KLEBEBÄNDER (mit dem Schalter geliefert) SCHALTER - 0558000818 (18224) SCHUTZ - 0558000710 (18225) SCHALTERBAND 0558000699 (18207) KABELMANTEL 0558000583 (19675) - 4.6m (15') 0558000791 (18320) - 7.6m (25') KOPF 75° - 0558000790 (20072) 0558000792 (19026) - 15.2m (50') (Enthält O-Ring und Teller) HANDGRIFF - 0558000796 (18208) 5/8 X 18 L.H.
  • Seite 17 ABSCHNITT 5 ERSATZTEILE...
  • Seite 18 7.6m (25') Leitungen O-Ring und Kolben. 30A / 40 A Hochleistungsverbrauchsmittel „XT“, standardgemäßes Hitzeschild P/N 20282, Teller, O-Ring und Kolben. ANMERKUNG: Bei Bestellung der PT-31XL Brennermontage zur Verwendung mit dem 0558004482 HandyPlasma-380, muss die unten dargestellte HandyPlasma-380 4.6m (15') Leitungen...

  • Seite 19: Standardgemäße Verbrauchsmittel

    Ausrüstung führen können. WARNUNG ESAB garantiert nicht für Teile der Ausstellung, die nicht von ESAB geliefert wurden. Die Ver- wendung von nicht von ESAB gelieferten Teilen löscht nicht automatisch die ESAB- Garantien für die Ausrüstung. Jede sonstige aus der Garantie von ESAB entstehende Verpflichtung wird gelöscht, falls, aber nur dann, ein nicht von ESAB geliefertes Modell, die Herstellung oder...
  • Seite 20 Ausrüstung führen können. WARNUNG ESAB garantiert nicht für Teile der Ausstellung, die nicht von ESAB geliefert wurden. Die Ver- wendung von nicht von ESAB gelieferten Teilen löscht nicht automatisch die ESAB- Garantien für die Ausrüstung. Jede sonstige aus der Garantie von ESAB entstehende Verpflichtung wird gelöscht, falls, aber nur dann, ein nicht von ESAB geliefertes Modell, die Herstellung oder...
  • Seite 21 Ausrüstung führen können. WARNUNG ESAB garantiert nicht für Teile der Ausstellung, die nicht von ESAB geliefert wurden. Die Ver- wendung von nicht von ESAB gelieferten Teilen löscht nicht automatisch die ESAB- Garantien für die Ausrüstung. Jede sonstige aus der Garantie von ESAB entstehende Verpflichtung wird gelöscht, falls, aber nur dann, ein nicht von ESAB geliefertes Modell, die Herstellung oder...
  • Seite 22 (1 oz.) 0558000443 0558000443 (17672) (1) (17672) (1) Kolben — — Tabelle 5-2 Inhalte von PT-31XL und PT-31XLPC standardmäßigen Ersatzteilen von Verbrauchsmitteln „XT“Verbrauchsmittelsatz P/N 21051 P/N 21052 P/N 21980 P/N 0558003301 P/N 0558003464 P/N 0558003462 P/N 0558005392 50 Amp 40 Amp...
