3. Välj elektrodtyp och svetspulver (gas) så att egensvetsgodset i stort
överensstämmer analysmässigt med grundmaterialet. Välj elektroddimension
och svetsdata enligt rekommenderade värden från tillsatsleverantör.
4. Laddning av svetselektrod.

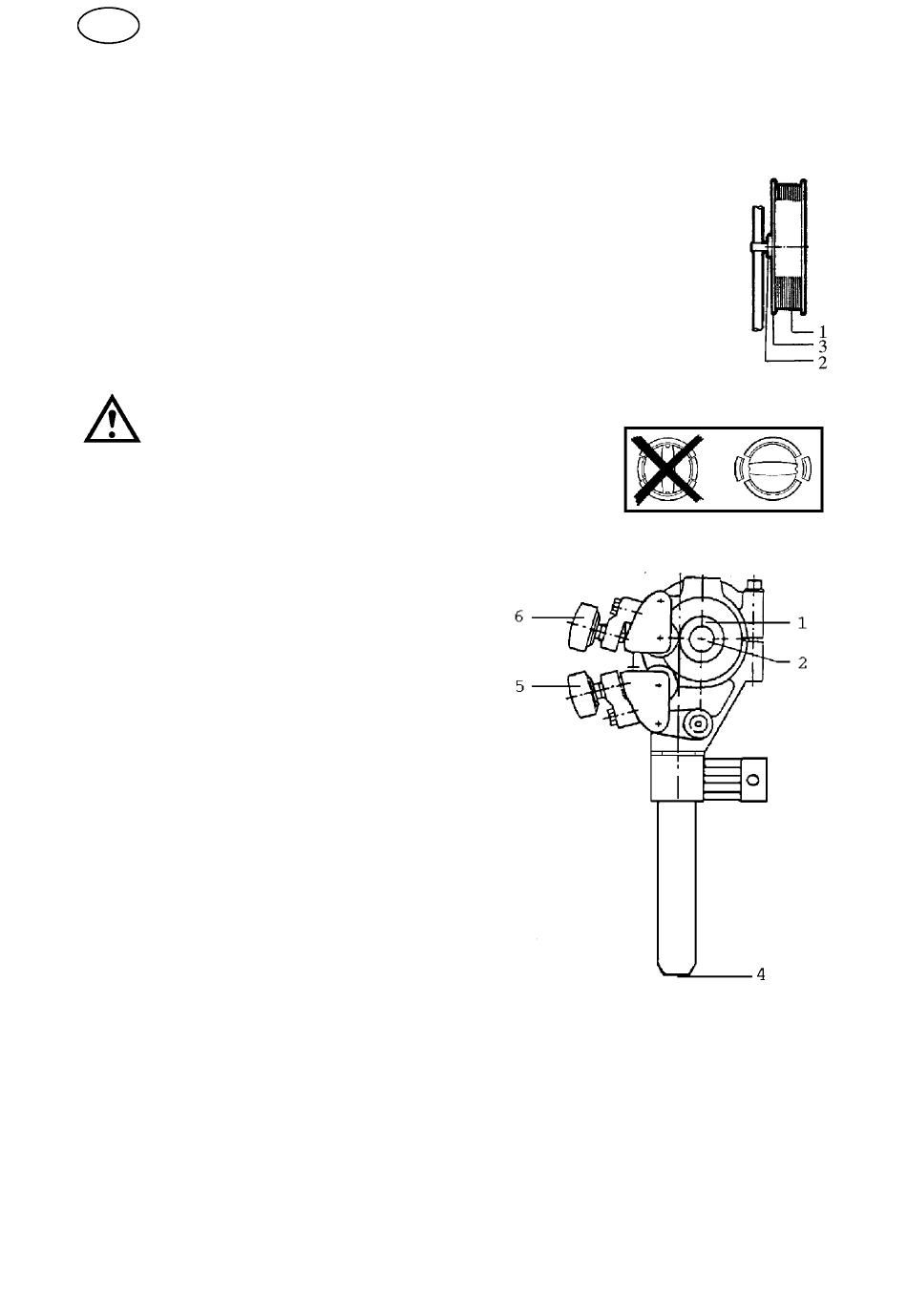

Demontera elektrodtrumman från bromsnavet (2) och lossa
S
gaveln (3).
Placera elektrodspolen (1) på elektrodtrumman och montera
S
gaveln (3).
Montera elektrodtrumma resp engångsbobin på bromsnavet (2).
S
OBSERVERA medbringarens läge.
VIKTIGT!
För att förhindra att elektrodbobinen glider av bromsnavet:
Lås bobinen med hjälp av det röda vredet, enligt varnings--
etiketten placerad intill bromsnavet.
Kontrollera att matarrulle (1) och
S
kontaktbackar (4) har rätt dimension.
Led elektroden genom de två mindre
S
skruvöglorna.
Placera elektrodänden i matarrullens
S
spår.
Ställ in trycket av elektroden mot matarrullen
S
med tryckskruv (6).
OBSERVERA! Spänn ej hårdare än att säker matning
erhålls. Tryckskruven får ej dras stumt, det ska finnas
lite fjädring kvar.
Mata fram elektroden med hjälp av elkopplare A 02
S
på PEG--lådan.
Under tiden som frammatning av elektroden pågår, ska
S
elektroden riktas med hjälp av ratt (5) på riktrulleverket,
eller med speciella riktverk för klena elektroder eller
dubbel tråd. När riktverkan är rätt inställd ska elektroden
komma rak ut genom kontaktbackarna resp
kontaktmunstycket.
5. Byte av matarrulle (se slitdelar på sid 123).
Enkelelektrod:
S
Lossa ratt (5) och tryckskruv (6).
S
Lossa handratt (2).
S
Byt matarrulle. De är märkta med resp tråddimension.
S
