INSTALLATIE

WAARSCHUWING!
Met roterende delen loopt men het risico beklemd te raken.
Wees daarom extra voorzichtig.
1. Bedieningsbox PEG1, zie gebruiksaanwijzing 443 392.

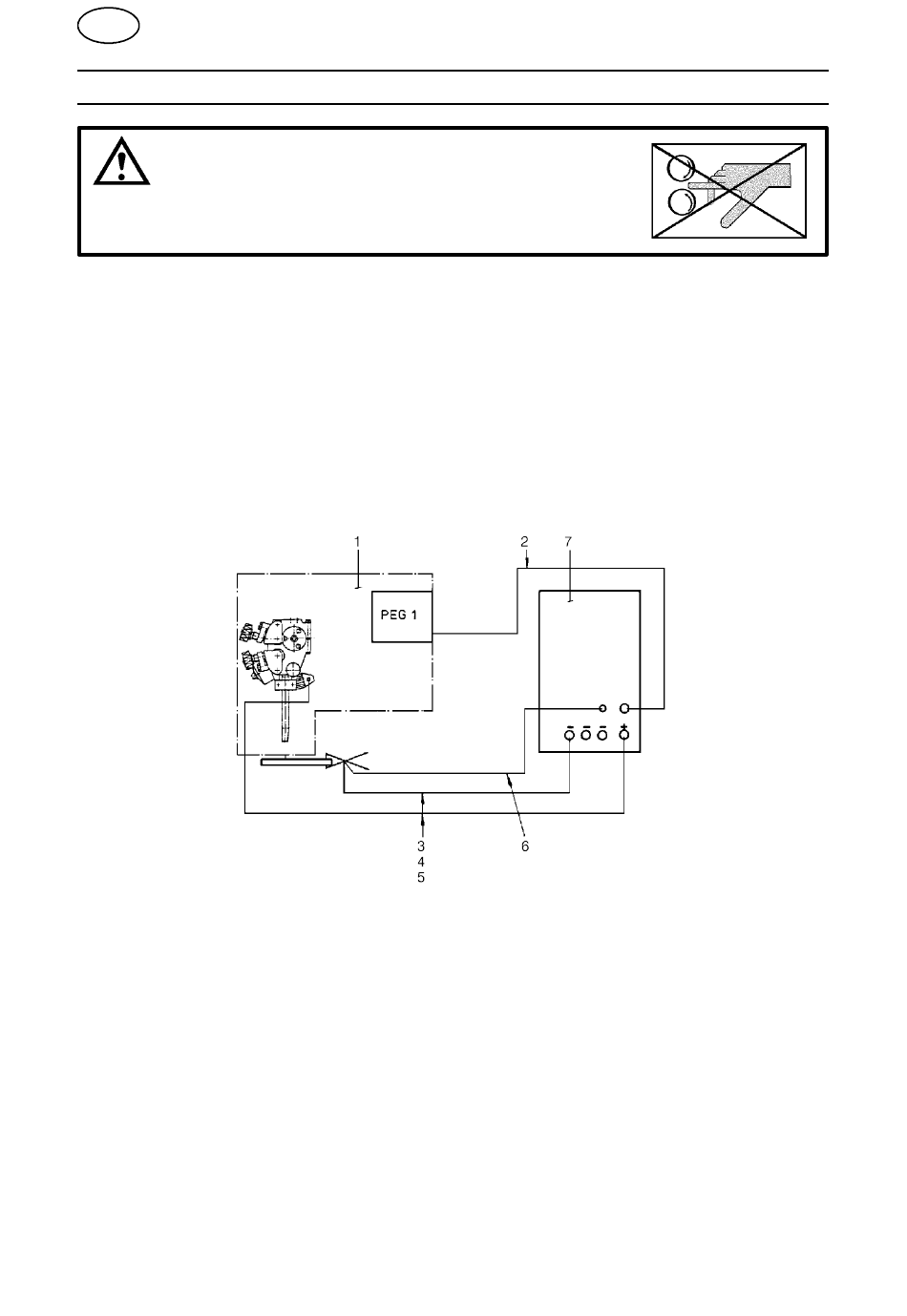

2. Sluit de lasautomaat aan volgens het schema op blz. 73 en op blz. 74.
BOOGLASSEN ONDER POEDERDEK UP
Sluit de bedieningskabel (2) aan tussen de lasstroombron (7) en
S
bedieningsbox PEG1.
Sluit de retourleiding (3, 4, 5) aan tussen de lasstroombron (7) en het
S
werkstuk.
Sluit de leiding (3, 4, 5) aan tussen de lasstroombron (7) en de shunt.
S
Sluit de meetleiding (6) aan tussen de lasstroombron (7) en het werkstuk.
S
