DE
BOGENSCHWEISSEN MIG/MAG

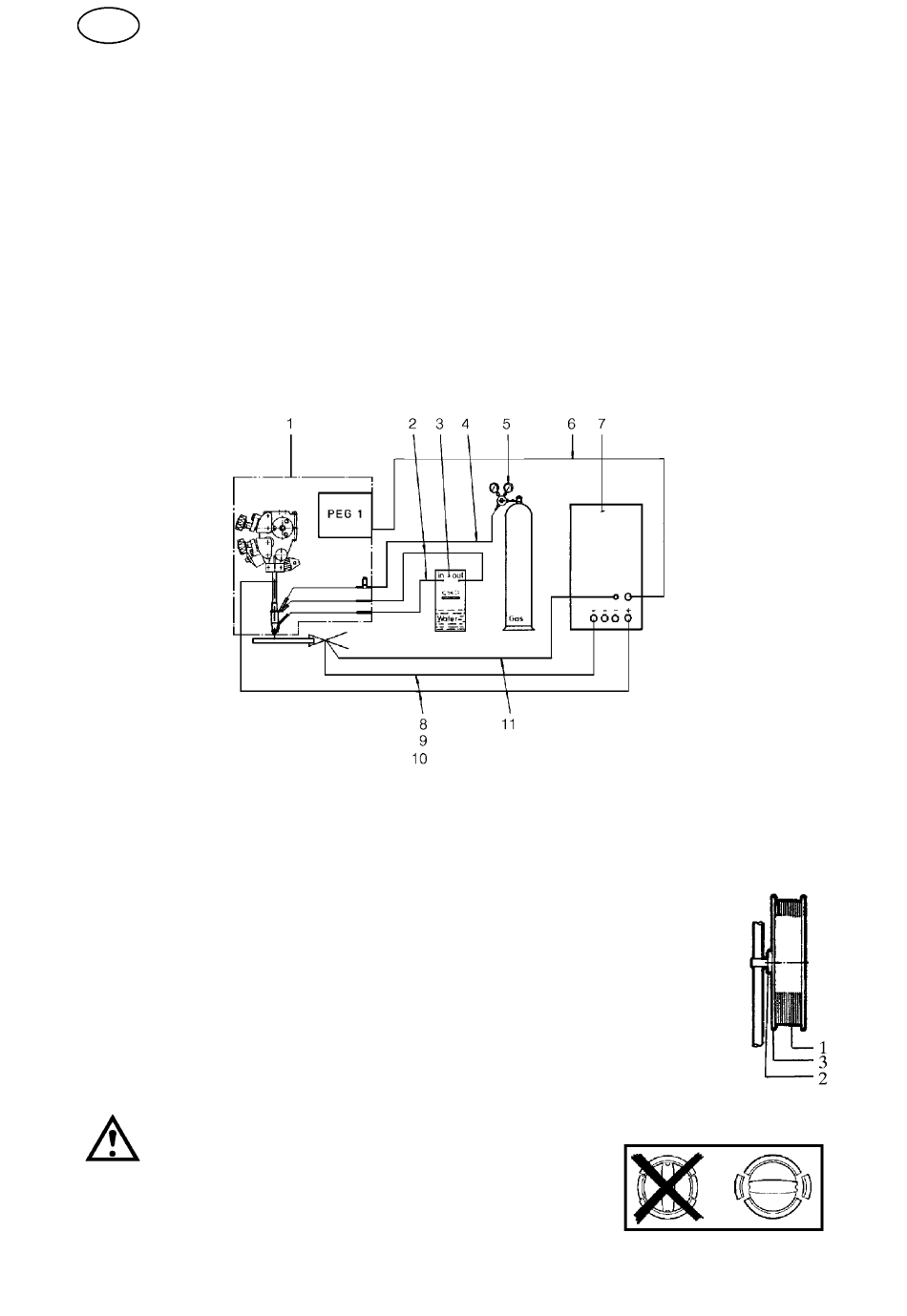

Steuerkabel (6) zwischen Schweißstromquelle (7) und Bedieneinheit PEG1
S
anschließen.
Rückleiter (8, 9, 10) zwischen Schweißstromquelle (7) und Werkstück
S
anschließen.
Leitung (8, 9, 10) zwischen Schweißstromquelle (7) und Shunt anschließen.
S
Meßleitung (11) zwischen Schweißstromquelle (7) und Werkstück
S
anschließen.
Gasschlauch (4) zwischen Druckminderventil (5) und dem Gasanschluß des
S
Schweißautomaten (1) anschließen.
Schlauch für Kühlwasser (2) zwischen Kühlaggregat (3) und Schweißauto-
S
maten (1) anschließen.
3. Drahttyp und Schweißpulver (gas) so wählen, daß das eigene Zusatzmaterial mit
dem Grundmaterial übereinstimmt. Größe der Drahtelektrode und Schweißdaten
gemäßden Empfehlungen des Herstellers wählen.
4. Laden der Schweißelektrode.
Drahttrommel von der Bremsnabe (2) demontieren und
S
Stirnseite (3) lösen.
Drahtspule (1) auf der Drahttrommel anbringen und die
S
Stirnseite (3) montieren.
Drahttrommel bzw. Einwegdrahttrommel an der Bremsnabe (2)
S
montieren. Stellung des Mitnehmers 1 BEACHTEN.
WICHTIG!
Um zu verhindern, daß die Drahttrommel von der Bremsna-
be abgleitet; ist die Bremsnabe mit Hilfe des roten Drehgriffs
zu sichern, siehe Anleitung neben der Bremsnabe.
dha2d1ga
- - 54 - -
