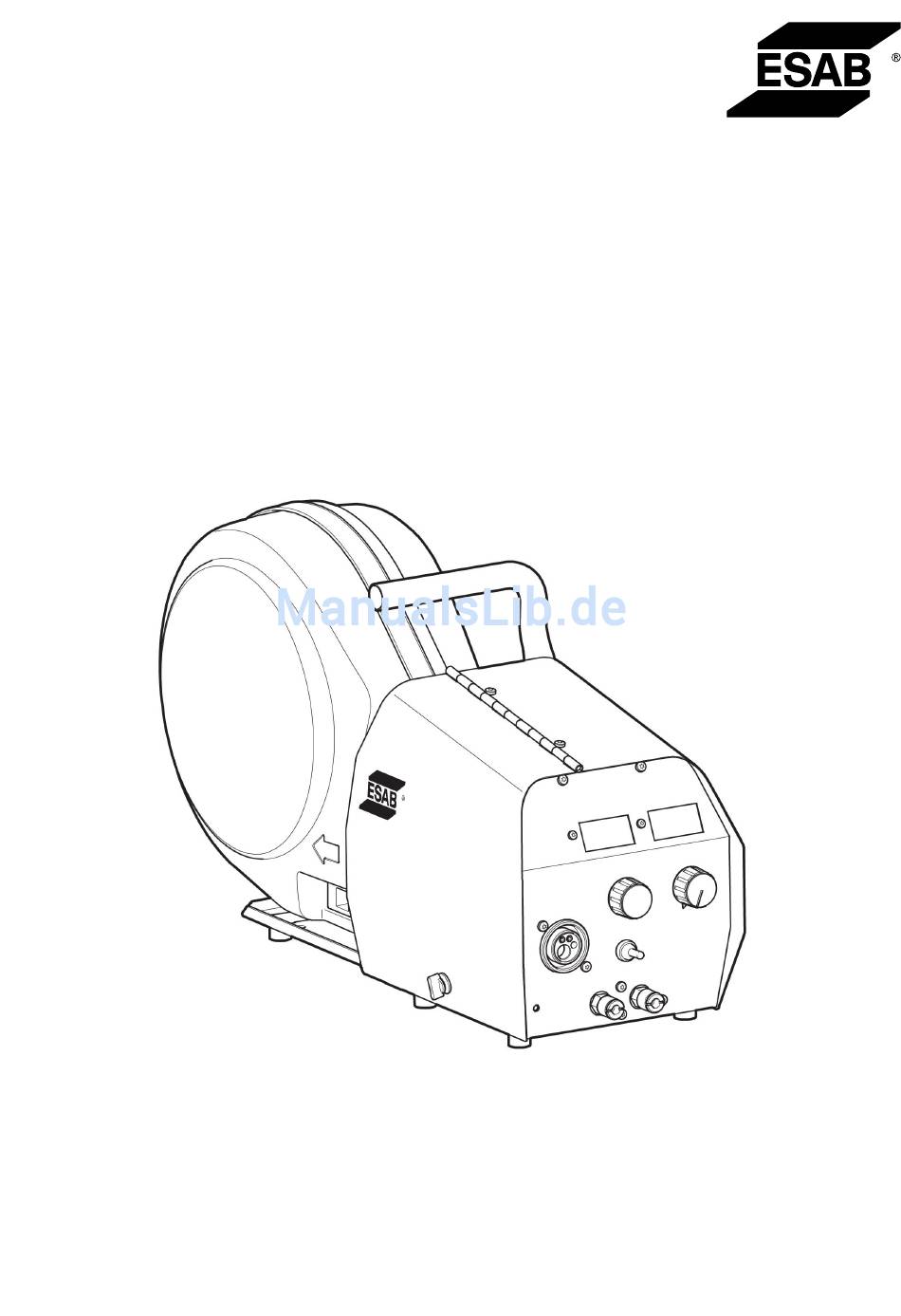

- Seite 1 Warrior™ Feed 304 Warrior™ Feed 304w Betriebsanweisung 0463 363 001 DE 20130618 Valid for: serial no. 324-xxx-xxxx...
-
Seite 3: Inhaltsverzeichnis
Drahtwechsel und -bestückung................15 Wechsel der Vorschubwalzen ................16 WARTUNG ......................17 Übersicht......................17 Kontrolle und Reinigung ................... 17 ERSATZTEILBESTELLUNG ................18 SCHALTPLAN ......................19 VERSCHLEIßTEILE ....................21 BESTELLNUMMERN ....................25 ZUBEHÖR........................26 Änderungen ohne vorherige Ankündigung vorbehalten. 0463 363 001 © ESAB AB 2013... -
Seite 4: Sicherheit
1 SICHERHEIT SICHERHEIT Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten. - Seite 5 Vor Installation oder Verwendung müssen Sie die Betriebsanleitung gelesen und verstanden haben. SCHÜTZEN SIE SICH UND ANDERE! VORSICHT! Vor Installation oder Verwendung müssen Sie die Betriebsanleitung gelesen und verstanden haben. 0463 363 001 - 5 - © ESAB AB 2013...
- Seite 6 Als für diese Ausrüstung zuständige Person müssen Sie Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet sämtliche erforderliche Schweißschutzvorrichtungen und Zubehörkomponenten. 0463 363 001 - 6 - © ESAB AB 2013...
-
Seite 7: Einführung

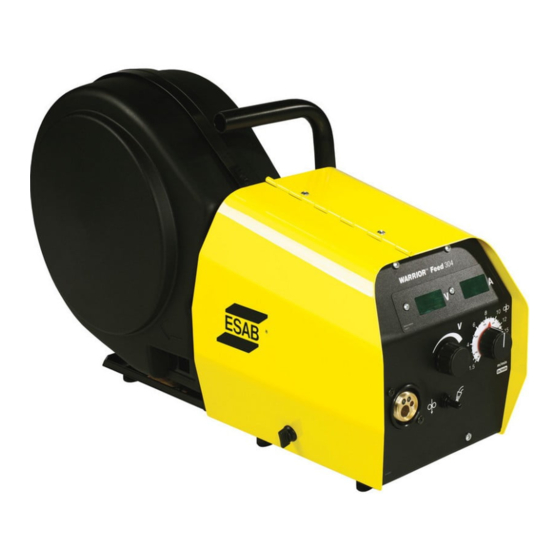

2 EINFÜHRUNG EINFÜHRUNG Übersicht Die Drahtvorschubeinheiten Warrior Feed 304, Warrior Feed 304w sind für das MIG/MAG-Schweißen mit Schweißstromquellen vorgesehen: • Warrior 400i CC/CV • Warrior 500i CC/CV Sie sind in verschiedenen Ausführungen erhältlich, siehe Kapitel "Bestellnummern". Die Drahtvorschubeinheiten sind abgedichtet und besitzen Drahtvorschubeinheiten mit Vierradantrieb sowie eine Steuerelektronik. -
Seite 8: Technische Daten
3 TECHNISCHE DATEN TECHNISCHE DATEN Warrior Feed 304, Warrior Feed 304w Versorgungsspannung 42 V WS, 50-60 Hz Leistungsanforderungen 252 VA Nennstromversorgung I Einstellungsdaten Drahtvorschubgeschwindigkeit 1,5-25,0 m/min Kriechstart AUS oder EIN 2/4-Takt 2- oder 4-Takt Drahtauswahl Voll- oder Fülldraht Brenneranschluss EURO Max. - Seite 9 Der IP-Code zeigt die Schutzart an, d.h. den Schutzgrad gegenüber einer Durchdringung durch Festkörper oder Wasser an. Mit IP23 gekennzeichnete Ausrüstung ist für den Einsatz im Innen- und Außenbereich vorgesehen. Mit IP2X gekennzeichnete Ausrüstung ist für den Einsatz im Innenbereich vorgesehen. 0463 363 001 - 9 - © ESAB AB 2013...
-
Seite 10: Installation
Anheben das Verfahren und die Befestigungspunkte wie hier aufgeführt. Die Bestellnummer für die Hebeöse geht aus dem Kapitel "Bestellnummern" hervor. HINWEIS! Wird eine andere Montagevorrichtung verwendet, sollte diese von der Drahtvorschubeinheit isoliert werden. 0463 363 001 - 10 - © ESAB AB 2013... -
Seite 11: Betrieb
Verbindungen. HINWEIS! Beim Bewegen der Ausrüstung ist der vorgesehene Transportgriff zu verwenden. Ziehen Sie das Gerät niemals am Schweißbrenner. WARNUNG! Stellen Sie sicher, dass die Seitenabdeckungen beim Betrieb geschlossen sind. 0463 363 001 - 11 - © ESAB AB 2013... - Seite 12 Rotierende Teile können Verletzungen hervorrufen. Lassen Sie besondere Vorsicht walten. WARNUNG! Die Drahtvorschubeinheit kann umkippen, wenn sie mit einem Ausgleichsarm ausgestattet ist. Sichern Sie die Ausrüstung, insbesondere auf unebenem oder abschüssigem Untergrund. 0463 363 001 - 12 - © ESAB AB 2013...
-
Seite 13: Anschlüsse Und Bedienelemente
Stromquelle ausgestellt sein und der Schalter für das Kühlaggregat muss sich in der Stellung 0 befinden. Ein Wasseranschlusssatz kann optional bestellt werden, siehe Kapitel "Zubehör". Startvorgang Beim Start des Drahtvorschubs erzeugt die Stromquelle eine Schweißspannung. 0463 363 001 - 13 - © ESAB AB 2013... -
Seite 14: Funktionserklärungen
Schweißstart Luft oder Feuchtigkeit aus den Gasschläuchen entfernt wird. Eine Gasspülung findet so lange statt, wie die Taste gedrückt wird. Bei einer Gasspülung sind weder Spannung noch Drahtvorschub aktiv. 0463 363 001 - 14 - © ESAB AB 2013... -
Seite 15: Drahtvorschubdruck
Drahtende abzufeilen, bevor der Draht in die Vorschubeinheit eingeführt wird. • Stellen Sie sicher, dass der Draht korrekt in der Führung der Vorschubwalze und im Auslass der Drahtführung sitzt. • Sichern Sie den Drucksensor. • Schließen Sie die Seitenabdeckung. 0463 363 001 - 15 - © ESAB AB 2013... -
Seite 16: Wechsel Der Vorschubwalzen
Wiederholen Sie bei der Installation den oben beschriebenen Vorgang in umgekehrter Reihenfolge. Auswahl der Führung in den Vorschubwalzen Drehen Sie die Vorschubwalze mit der Abmessungsmarkierung für die erforderliche Führung zu sich. 0463 363 001 - 16 - © ESAB AB 2013... -
Seite 17: Wartung
Federn in gleichem Maße. Schweißbrenner • Verschleißteile am Schweißbrenner sind regelmäßig zu reinigen und zu wechseln, um einen zuverlässigen Drahtvorschub zu gewährleisten. Blasen Sie die Drahtführung regelmäßig sauber und reinigen Sie die Kontaktspitze. 0463 363 001 - 17 - © ESAB AB 2013... -
Seite 18: Ersatzteilbestellung
Reparaturen und elektrische Arbeiten sind von einem autorisierten ESAB-Servicetechniker auszuführen. Verwenden Sie nur ESAB-Originalersatzteile und ESAB-Originalverschleißteile. Warrior Feed 304 wurde gemäß den internationalen und europäischen Standards IEC/EN 60974-5 und IEC/EN 60974-10, kanadischem Standard CAN/CSA-E60974-5 und US-Standard ANSI/IEC 60974-5 konstruiert und getestet. Nach dem Abschluss von Service- oder Reparaturarbeiten muss die ausführende Person bzw. -
Seite 19: Schaltplan
SCHALTPLAN SCHALTPLAN 0463 363 001 - 19 - © ESAB AB 2013... - Seite 20 SCHALTPLAN 0463 363 001 - 20 - © ESAB AB 2013...
-
Seite 21: Verschleißteile
Ø 1,2 und 1,6 1,2 und 1,6 Only use pressure and feed rollers marked A2, R2 or S2. The rollers are marked with wire dimension in mm, some are also marked with inch. 0463 363 001 - 21 - © ESAB AB 2013... - Seite 22 VERSCHLEIßTEILE 0463 363 001 - 22 - © ESAB AB 2013...
- Seite 23 In order to weld with aluminium wire, U-shaped rollers, nozzles and liners for aluminium wire must be used. It is recommended to use 3 m long welding torch for aluminium wire, equipped with appropriate wear parts. 0463 363 001 - 23 - © ESAB AB 2013...
- Seite 24 VERSCHLEIßTEILE 0463 363 001 - 24 - © ESAB AB 2013...
-
Seite 25: Bestellnummern
0465 427 880 Warrior ™ Feed 304 0465 427 881 Warrior ™ Feed 304w with water cooling 0459 839 092 Spare parts list Technical documentation is available on the Internet at www.esab.com. 0463 363 001 - 25 - © ESAB AB 2013... -
Seite 26: Zubehör
Adapter for Ø 440 mm bobbin Note! IPS23 not valid for wire feeder with Ø 400 mm bobbin. 0458 706 880 Lifting eye 0457 341 881 Strain relief for welding torch 0463 363 001 - 26 - © ESAB AB 2013... - Seite 27 Remote kit 0459 491 895 Remote control unit M1 MIG/MAG: wire feed speed and voltage 0465 510 880 Trolley 0459 553 880 Remote cable 23 pole - 8 pole 5 m 0463 363 001 - 27 - © ESAB AB 2013...
- Seite 28 Connection set, 70 mm², 19 poles 0459 836 880 1,7 m 0459 836 881 0459 836 882 10 m 0459 836 883 15 m 0459 836 884 25 m 0459 836 885 35 m 0463 363 001 - 28 - © ESAB AB 2013...
- Seite 29 0459 836 991 5 m C 0459 836 992 10 m A 0459 836 993 15 m C 0459 836 994 25 m C 0459 836 995 35 m C 0463 363 001 - 29 - © ESAB AB 2013...
- Seite 30 ESAB subsidiaries and representative offices Europe NORWAY North and South America SOUTH KOREA AS ESAB ESAB SeAH Corporation AUSTRIA Larvik ARGENTINA Kyungnam ESAB Ges.m.b.H Tel: +47 33 12 10 00 CONARCO Tel: +82 55 269 8170 Vienna-Liesing Fax: +47 33 11 52 03...
