5.7.4 Anzeige nach Anregung/Auslösung
Im Auslösezustand erscheint TRIP im Display und die LEDs der Betriebsmesswerte leuchten
zusammen mit den LEDs des Auslöseparameters rot (U0: gelb). Mit der Taste <SELECT/RESET>
können nun alle Betriebsmesswerte, die zum Zeitpunkt der Auslösung gemessen wurden, der
Reihe nach abgefragt werden (siehe Kapitel 5.8). Durch Betätigen der <-> Taste kann der
Fehlerspeicher abgerufen werden. Sollen in diesem Zustand Einstellwerte angezeigt werden, so
muss die <ENTER>-Taste einmal betätigt werden.

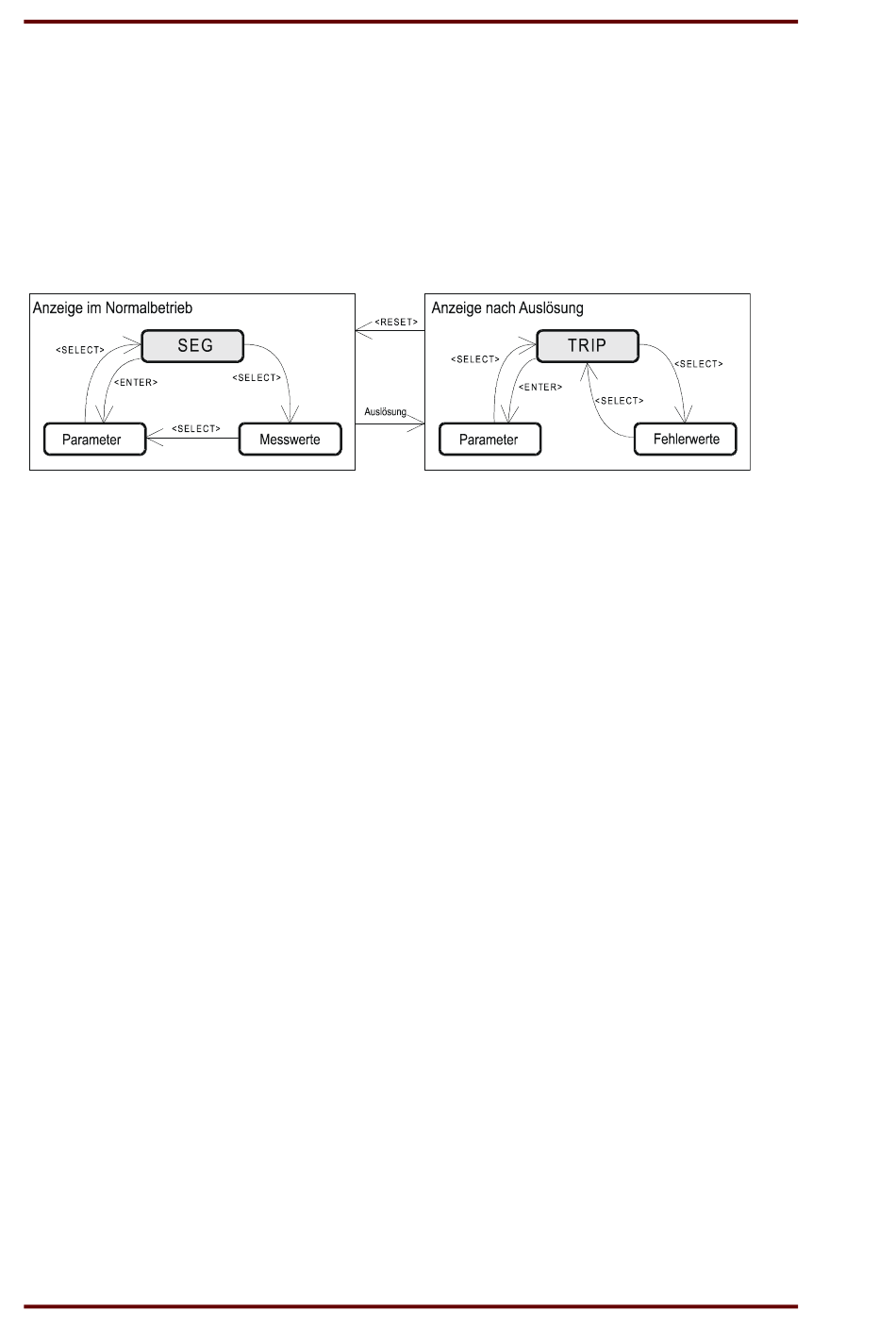

Die nachfolgende Grafik verdeutlicht noch einmal den Zusammenhang zwischen den
verschiedenen Anzeigemodi.
Abbildung 5.1: Umschalten der Anzeige in Abhängigkeit von der Betriebsart

5.7.5 Anzeige der Phasenfolge

Die Anzeige der Phasenfolge bezieht sich auf die Bezeichnung der Spannungs-
Eingangsklemmen. Sie kann die Folge „123" oder „321" haben. Welche Phasenfolge die richtige
ist, hängt vom jeweiligen Anwendungsfall ab. Auf jeden Fall muss aber die Zuordnung getroffen
werden, welche Phasenfolge der Mittsystemrichtung entsprechen soll.
Die Anzeige „123" bedeutet, dass das angeschlossene Drehfeld die Mittsystemrichtung des MRU3-
2 hat und somit als korrekt gilt. Sind diese Spannungen zusätzlich symmetrisch, so ergibt sich kein
Gegensystem, und das Mittsystem hat den gleichen Effektivwert wie die Phasenspannungen.
Erscheint die Phasenfolge „321" in der Anzeige, so deutet dies auf eine falsche Zuordnung hin.
Hier ist zu prüfen, ob die speisenden Spannungen eine falsche Phasenfolge aufweisen, oder ob
ein Anschlussfehler vorliegt. Bei der Anzeige „???" signalisiert das Gerät, dass keine eindeutige
Messung der Phasenfolge möglich ist.
