Dieses Beispiel zeigt, dass der Speicher mit mehr als acht Aufzeichnungen belegt wurde, da die
Speicherplätze 6, 7 und 8 belegt sind. Somit ist die Nr. 6 der älteste Störschrieb und die Nr. 4 die
aktuellste Aufzeichnung.

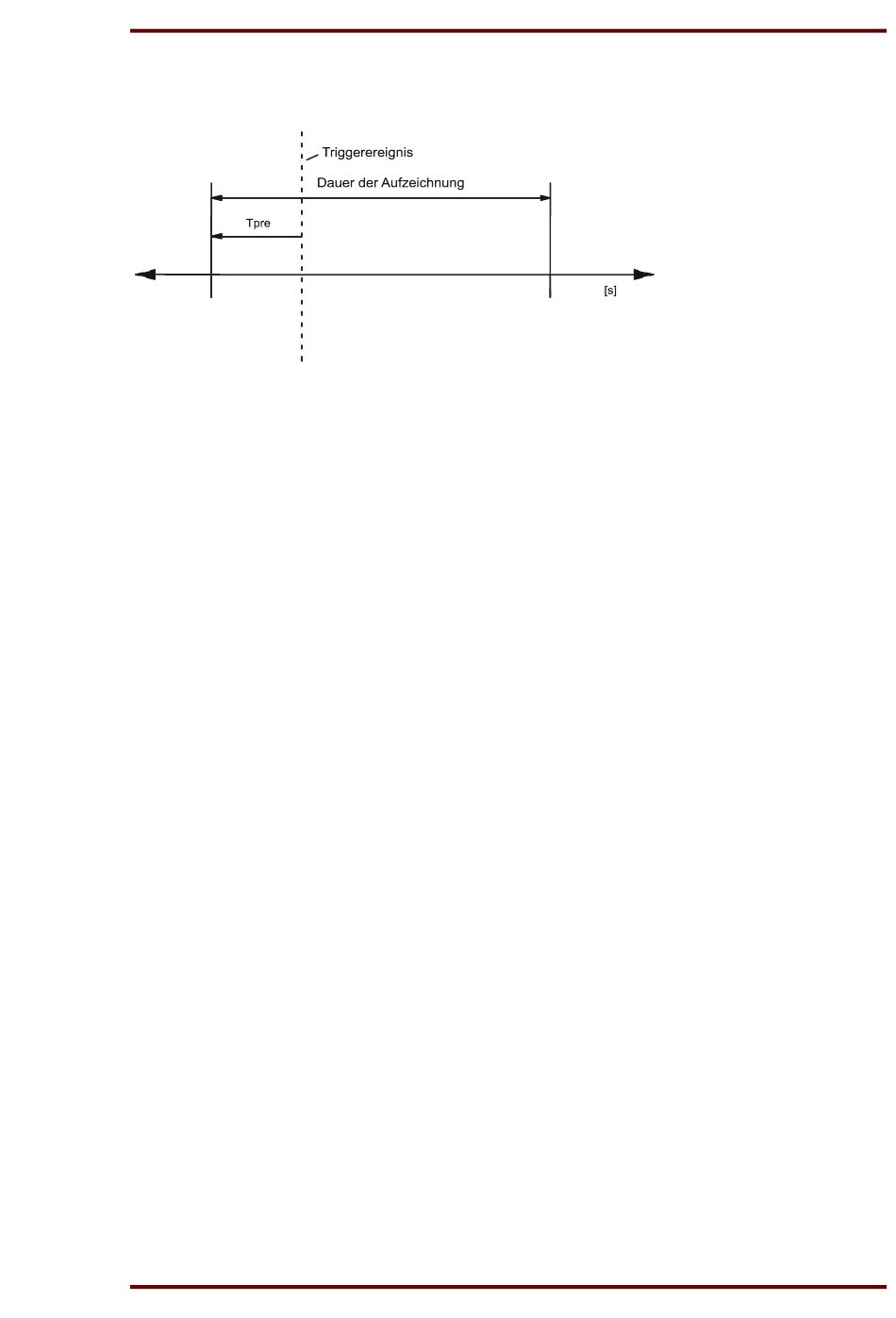

Abbildung 3.4: Aufzeichnungsschema des Störschreibers mit Vorlaufzeit
Jedes Speichersegment hat eine vorgegebene Speicherzeit, bei der eine Zeit vor dem
Triggerereignis bestimmt werden kann.
3.1.6 Parametrierreihenfolge
Systemparameter
U
/U
prim
sek
D/Y
f
N
1/3
LED-Flash
P2/FR
Schutzparameter
U<
t
<
U
U<<
t
<<
U
U>
t
>
U
U>>
t
>>
U
U1<
t
<
U1
U1>
t
>
U1
U2>
t
>
U2
U0>
t
>
U0
DOK-TD-MRU3-2, Rev. B
Primäre/Sekundäre Messwert anzeige der Spannungswandler
Auswahl der Schaltgruppen
Nennfrequenz
1-phasige U</U> oder 3-phasige U</U> Auslösung
Unterdrückung des LED blinken
Parametersatzumschalter/Ext. Trigger für den Störschreiber
Ansprechwert für Unterspannung
Auslösewert für Unterspannung
Ansprechwert für Unterspannung
Auslösewert für Unterspannung
Ansprechwert für Überspannung
Auslösewert für Überspannung
Ansprechwert für Überspannung
Auslösewert für Überspannung
Ansprechwert für Mitsystem-Unterspannung
Auslösewert für Mitsystem-Unterspannung
Ansprechwert für Mitsystem-Überspannung
Auslösewert für Mitsystem-Überspannung
Ansprechwert für Gegensystem-Überspannung
Auslösewert für Gegensystem-Überspannung
Ansprechwert für Nullsystem-Überspannung
Auslösewert für Nullsystem-Überspannung
SEG Electronics GmbH
nach Anregung
