5 Auswerteprogramme
5.11 Cornea Densitometrie
7
6
5
1
Einstellungen Densitometrie-Map
2
Farbdarstellung Cornea Densito
3
Darstellungsbereich der Mittelwerte
4
Scheimpflugbild, vertikaler Schnitt
82 / 326
Benutzerhandbuch Pentacam® / Pentacam® HR / Pentacam® AXL (BH/70700/0118/de)
Wählen Sie im Menü "Darstellung" den Menüpunkt [Cornea Densito] an.

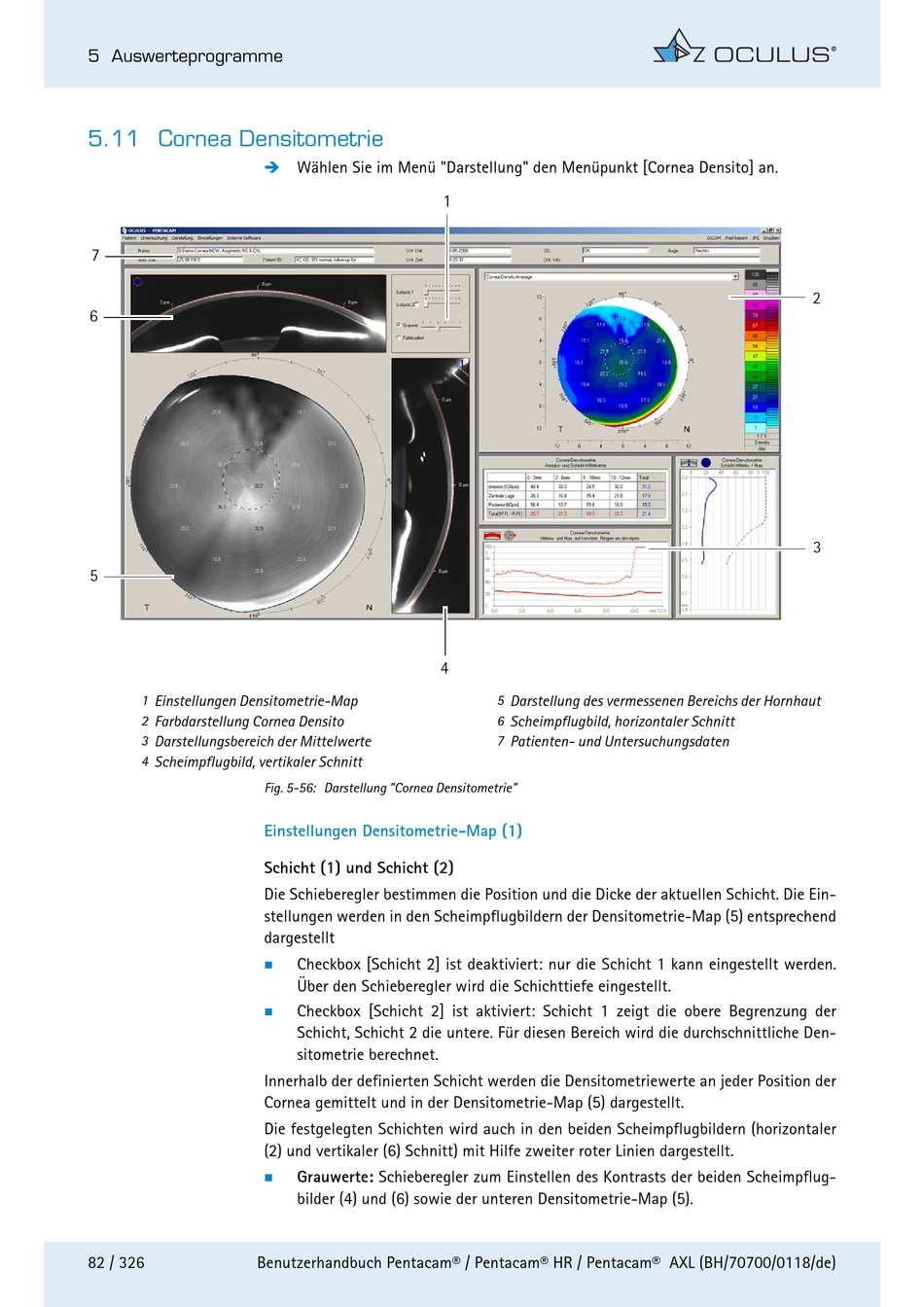

Fig. 5-56: Darstellung "Cornea Densitometrie"
Einstellungen Densitometrie-Map (1)
Schicht (1) und Schicht (2)
Die Schieberegler bestimmen die Position und die Dicke der aktuellen Schicht. Die Ein-
stellungen werden in den Scheimpflugbildern der Densitometrie-Map (5) entsprechend
dargestellt
Checkbox [Schicht 2] ist deaktiviert: nur die Schicht 1 kann eingestellt werden.
Über den Schieberegler wird die Schichttiefe eingestellt.
Checkbox [Schicht 2] ist aktiviert: Schicht 1 zeigt die obere Begrenzung der
Schicht, Schicht 2 die untere. Für diesen Bereich wird die durchschnittliche Den-
sitometrie berechnet.
Innerhalb der definierten Schicht werden die Densitometriewerte an jeder Position der
Cornea gemittelt und in der Densitometrie-Map (5) dargestellt.
Die festgelegten Schichten wird auch in den beiden Scheimpflugbildern (horizontaler
(2) und vertikaler (6) Schnitt) mit Hilfe zweiter roter Linien dargestellt.
Grauwerte: Schieberegler zum Einstellen des Kontrasts der beiden Scheimpflug-
bilder (4) und (6) sowie der unteren Densitometrie-Map (5).
1
4
5
Darstellung des vermessenen Bereichs der Hornhaut
6
Scheimpflugbild, horizontaler Schnitt
7
Patienten- und Untersuchungsdaten
2
3
