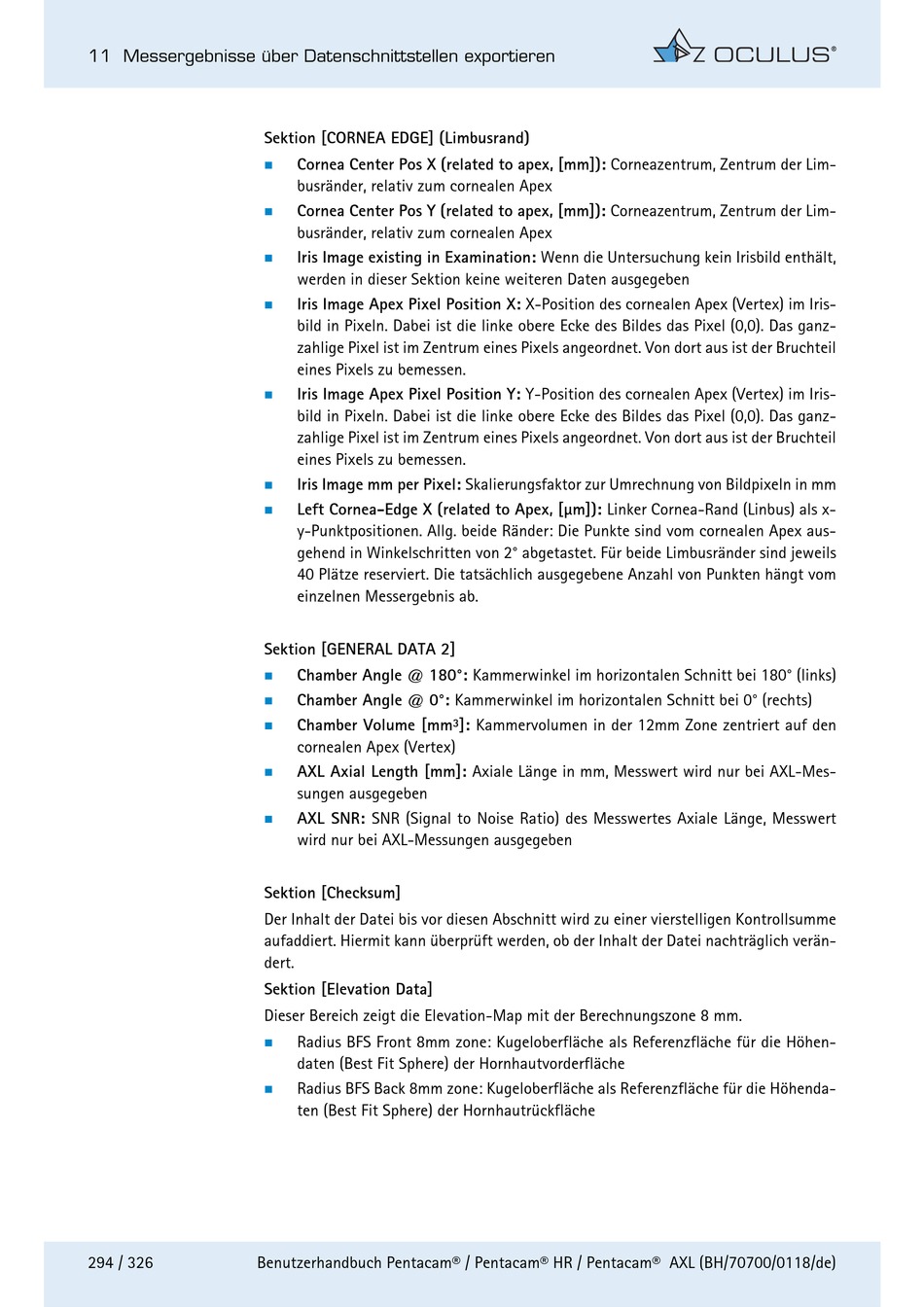

11 Messergebnisse über Datenschnittstellen exportieren
294 / 326
Benutzerhandbuch Pentacam® / Pentacam® HR / Pentacam® AXL (BH/70700/0118/de)
Sektion [CORNEA EDGE] (Limbusrand)
Cornea Center Pos X (related to apex, [mm]): Corneazentrum, Zentrum der Lim-
busränder, relativ zum cornealen Apex
Cornea Center Pos Y (related to apex, [mm]): Corneazentrum, Zentrum der Lim-
busränder, relativ zum cornealen Apex
Iris Image existing in Examination: Wenn die Untersuchung kein Irisbild enthält,
werden in dieser Sektion keine weiteren Daten ausgegeben
Iris Image Apex Pixel Position X: X-Position des cornealen Apex (Vertex) im Iris-
bild in Pixeln. Dabei ist die linke obere Ecke des Bildes das Pixel (0,0). Das ganz-
zahlige Pixel ist im Zentrum eines Pixels angeordnet. Von dort aus ist der Bruchteil
eines Pixels zu bemessen.
Iris Image Apex Pixel Position Y: Y-Position des cornealen Apex (Vertex) im Iris-
bild in Pixeln. Dabei ist die linke obere Ecke des Bildes das Pixel (0,0). Das ganz-
zahlige Pixel ist im Zentrum eines Pixels angeordnet. Von dort aus ist der Bruchteil
eines Pixels zu bemessen.
Iris Image mm per Pixel: Skalierungsfaktor zur Umrechnung von Bildpixeln in mm
Left Cornea-Edge X (related to Apex, [µm]): Linker Cornea-Rand (Linbus) als x-
y-Punktpositionen. Allg. beide Ränder: Die Punkte sind vom cornealen Apex aus-
gehend in Winkelschritten von 2° abgetastet. Für beide Limbusränder sind jeweils
40 Plätze reserviert. Die tatsächlich ausgegebene Anzahl von Punkten hängt vom
einzelnen Messergebnis ab.
Sektion [GENERAL DATA 2]
Chamber Angle @ 180°: Kammerwinkel im horizontalen Schnitt bei 180° (links)
Chamber Angle @ 0°: Kammerwinkel im horizontalen Schnitt bei 0° (rechts)
Chamber Volume [mm³]: Kammervolumen in der 12mm Zone zentriert auf den
cornealen Apex (Vertex)
AXL Axial Length [mm]: Axiale Länge in mm, Messwert wird nur bei AXL-Mes-
sungen ausgegeben
AXL SNR: SNR (Signal to Noise Ratio) des Messwertes Axiale Länge, Messwert
wird nur bei AXL-Messungen ausgegeben
Sektion [Checksum]
Der Inhalt der Datei bis vor diesen Abschnitt wird zu einer vierstelligen Kontrollsumme
aufaddiert. Hiermit kann überprüft werden, ob der Inhalt der Datei nachträglich verän-
dert.
Sektion [Elevation Data]
Dieser Bereich zeigt die Elevation-Map mit der Berechnungszone 8 mm.
Radius BFS Front 8mm zone: Kugeloberfläche als Referenzfläche für die Höhen-
daten (Best Fit Sphere) der Hornhautvorderfläche
Radius BFS Back 8mm zone: Kugeloberfläche als Referenzfläche für die Höhenda-
ten (Best Fit Sphere) der Hornhautrückfläche
