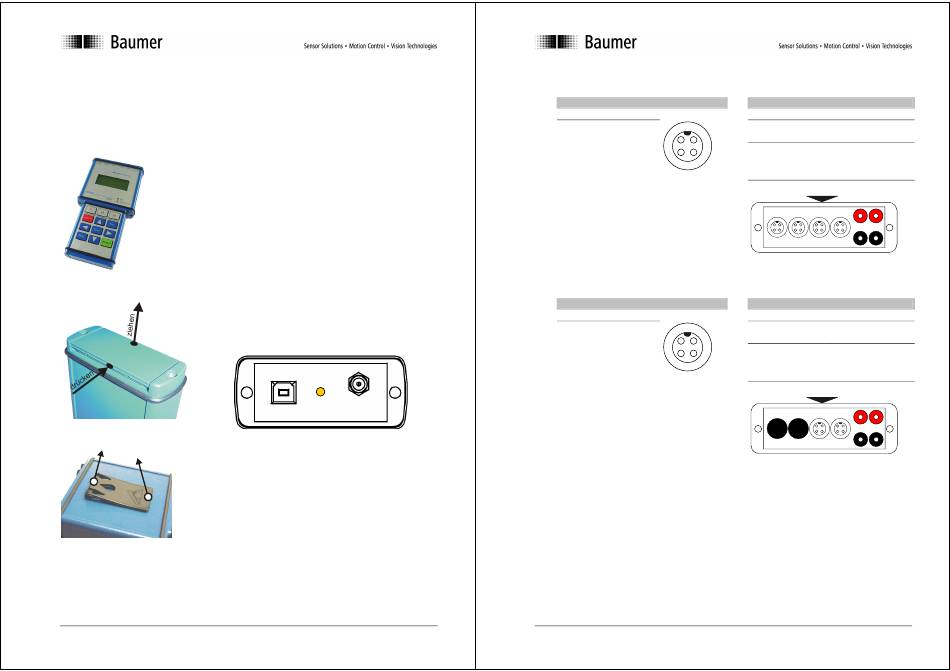

4.2
Displaybox
Je nach System enthält ein Koffer eine 2 oder 4-Kanal Displaybox. Die zwei Varianten haben die gleichen
Grundfunktionen. Mit der 2-Kanal Version kann zusätzlich die Biegung gemessen werden.
Hinweis:
Die genaue Funktionsbeschreibung finden Sie in der separaten Bedienungsanleitung der Displaybox.
4.2.1
Funktionen
4.2.2
USB und Stromversorgung
Am unteren Ende der Displaybox befinden sich die
Anschlüsse für die USB Schnittstelle und für den
Netzadapter. Der Deckel ist durch drücken und
gleichzeitiges ziehen (Deckel Mitte) leicht zu öffnen (siehe
Bild).
4.2.3
Aufstellclip
Um den Aufstellclip auszustellen muss folgendermassen
vorgegangen werden:
Die Lasche am Scharnier [1] leicht anheben und
1
anschliessend den Clip [2] aufklappen.
2
9/32
V1.2
•
Gleichzeitiges Messen und Darstellen aller
Sensorkanäle
•
Akkubetrieb oder Netzanschluss über
Netzadapter
•
Anzeige wahlweise in µε, kN, t
•
2 analoge Ausgänge
•
Reset über Tastatur oder InspectMaster
•
USB Schnittstelle
Charge
LED
Power
Supply
USB
09.11.07
4.3
Elektrische Anschlüsse (DDBF 4-SC)
Sensorstecker CH A...CH D
Pin
1
DMS1
EXC+
2
DMS1
SIG-
4
1
3
DMS2
SIG+
3
2
4
DMS2
EXC-
4.4
Elektrische Anschlüsse (DDBF 2-SC)
Sensorstecker CH A...CH B
Pin
1
DMS1
EXC+
2
DMS1
SIG-
4
1
3
DMS2
EXC+
3
2
4
DMS2
SIG-
10/32
V1.2
Analog Out
Rot
Signal +
OUT 1
Schwarz
Signal -
Rot
Signal +
OUT 2 Schwarz
Signal -
DISPLAY
Analog
CH C
CH B
CH A
CH D
OUT2
OUT1
Analog Out
Rot
Signal +
OUT 1
Schwarz
Signal -
Rot
Signal +
OUT 2 Schwarz
Signal -
DISPLAY
Analog
CH B
CH A
OUT2
OUT1
09.11.07
