FFC BASE MACHINE MARK II
TE P/N 4-528000-7
9.7.1
Einstellen des Kontaktvorschubs mit Luftvorschub
Pos.
Bezeichnung
1
Sicherungsmutter
Trennen Sie die Pneumatikanschlüsse (Abbildung 33; 3, 4)
Öffnen Sie die Kontaktbandbremse (Abbildung 29; 2)
Lösen Sie die Sicherungsmutter (1) der Einstellschrauben (2)
Justieren Sie die Einstellschraube so, dass der erste Kontakt mittig über dem Amboss zum
liegen kommt
Schließen Sie die Kontaktbandbremse (Abbildung 29; 2)
Heben Sie den Vorschubfinger aus dem Pilotloch (Abbildung 30; 1)
Führen Sie den Vorschubfinger in seine hintere Position (Abbildung 30; 1)
Justieren Sie die Einstellschraube so dass der Vorschubfinger in das nächste Pilotloch trifft
Verbinden Sie die Pneumtaikanschlüsse (Abbildung 33; 3, 4)
9.7.2
Einstellen des Kontaktvorschubs mit mechanischem Vorschub
Lösen Sie den Sicherungsgewindestift
Öffnen Sie die Kontaktbandbremse (Abbildung 29; 2)
Justieren Sie den ersten Kontakt durch Drehen an der Positionierschraube
Schließen Sie die Kontaktbandbremse (Abbildung 29; 2)
Fixieren Sie den Sicherungsgewindestift wieder
BETRIEBSANLEITUNG
412-94349

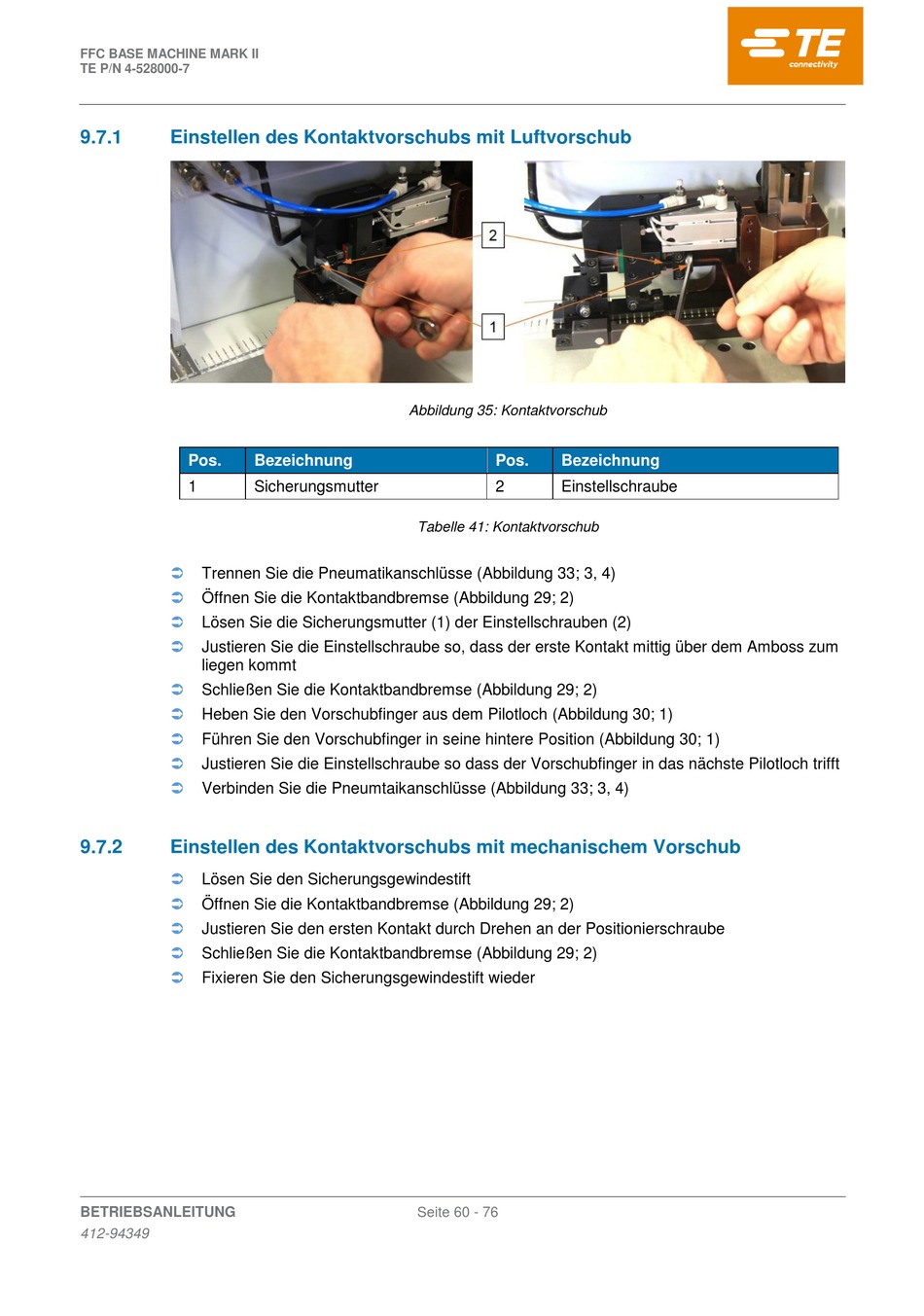

Abbildung 35: Kontaktvorschub
Pos.
Bezeichnung
2
Einstellschraube
Tabelle 41: Kontaktvorschub
Seite 60 - 76
