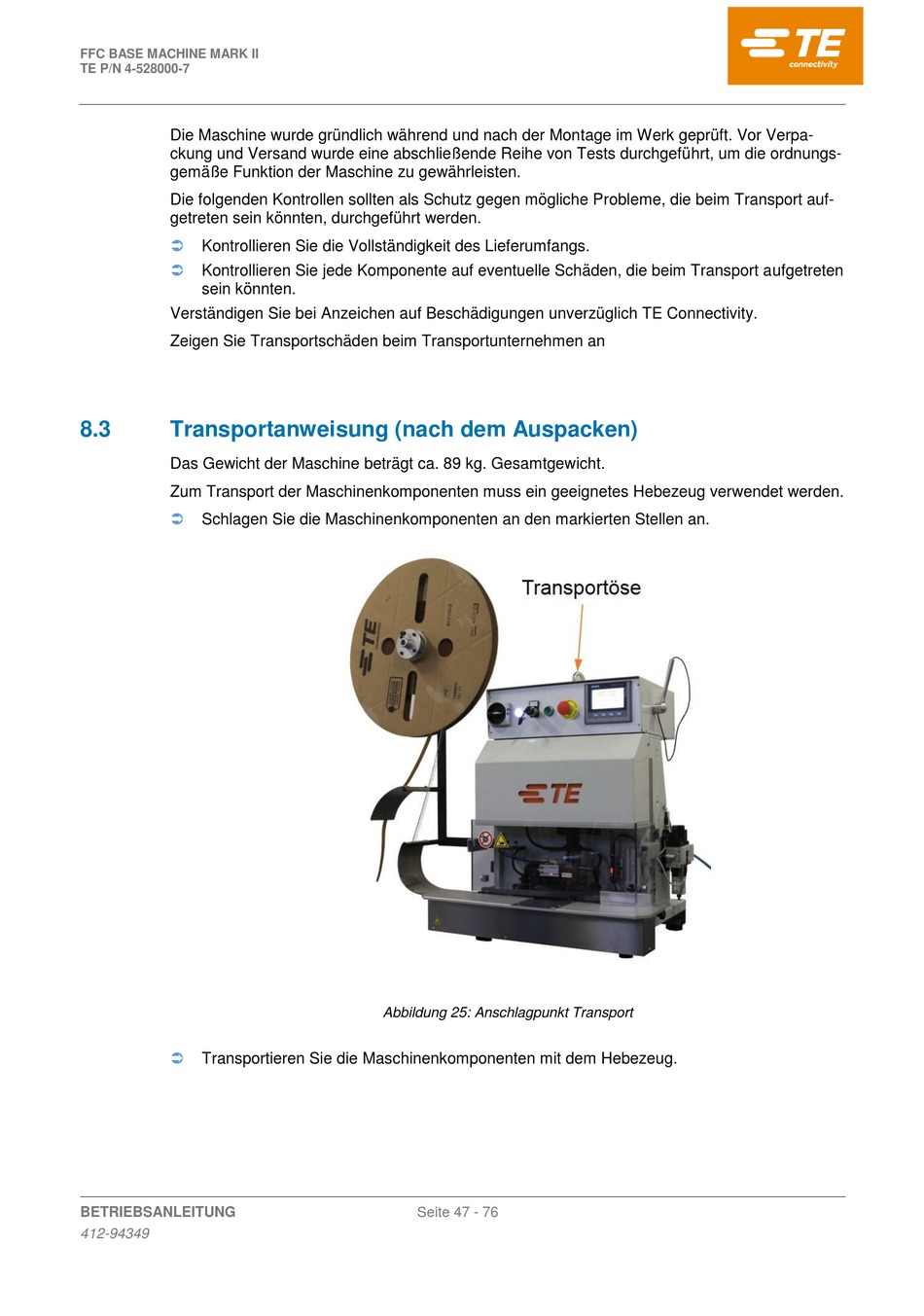

FFC BASE MACHINE MARK II
TE P/N 4-528000-7
Die Maschine wurde gründlich während und nach der Montage im Werk geprüft. Vor Verpa-
ckung und Versand wurde eine abschließende Reihe von Tests durchgeführt, um die ordnungs-
gemäße Funktion der Maschine zu gewährleisten.
Die folgenden Kontrollen sollten als Schutz gegen mögliche Probleme, die beim Transport auf-
getreten sein könnten, durchgeführt werden.
Kontrollieren Sie die Vollständigkeit des Lieferumfangs.
Kontrollieren Sie jede Komponente auf eventuelle Schäden, die beim Transport aufgetreten
sein könnten.
Verständigen Sie bei Anzeichen auf Beschädigungen unverzüglich TE Connectivity.
Zeigen Sie Transportschäden beim Transportunternehmen an
8.3
Transportanweisung (nach dem Auspacken)
Das Gewicht der Maschine beträgt ca. 89 kg. Gesamtgewicht.
Zum Transport der Maschinenkomponenten muss ein geeignetes Hebezeug verwendet werden.
Schlagen Sie die Maschinenkomponenten an den markierten Stellen an.
Transportieren Sie die Maschinenkomponenten mit dem Hebezeug.
BETRIEBSANLEITUNG
412-94349
Abbildung 25: Anschlagpunkt Transport
Seite 47 - 76
