FFC BASE MACHINE MARK II
TE P/N 4-528000-7

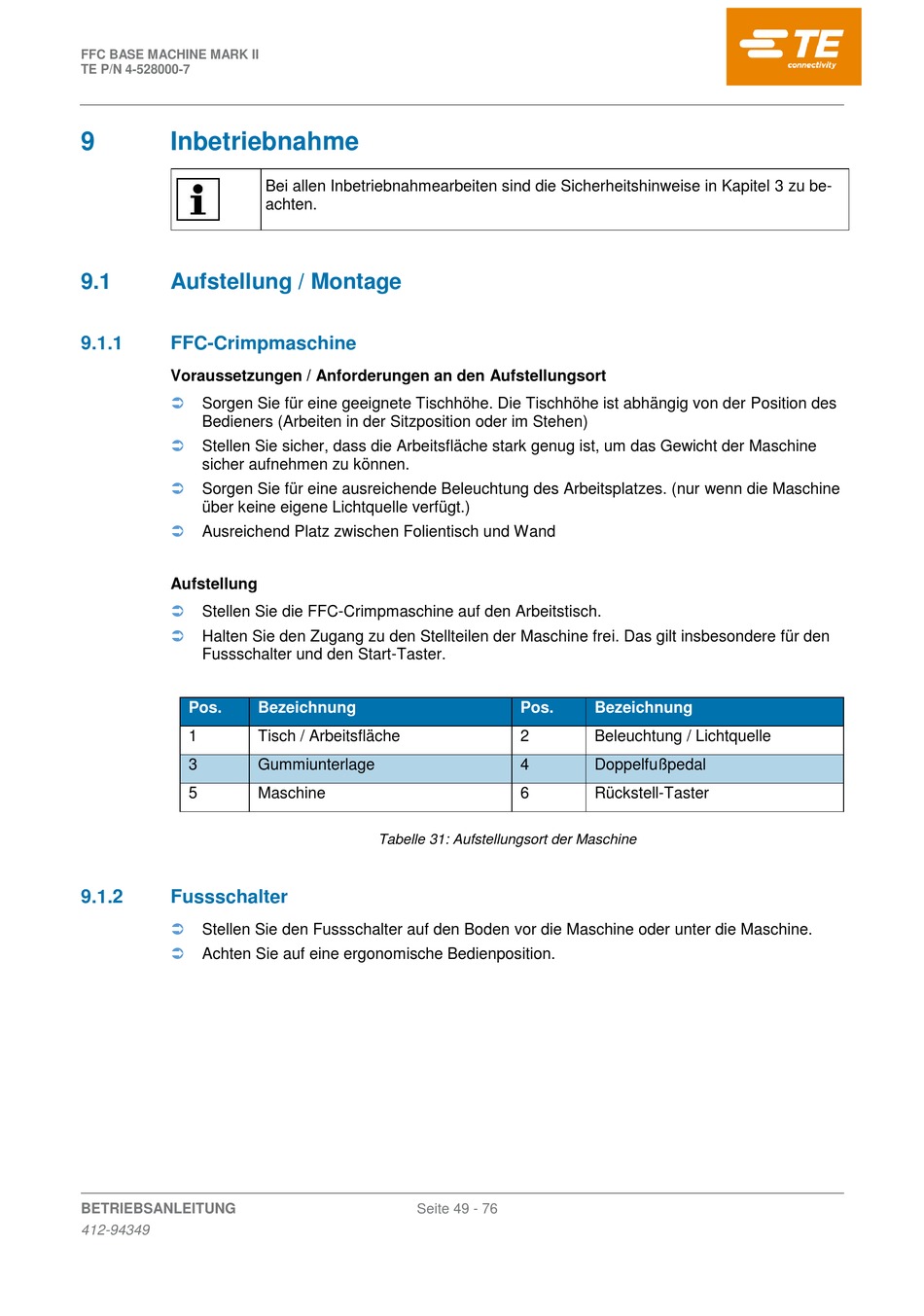

9

Inbetriebnahme

9.1

Aufstellung / Montage

9.1.1

FFC-Crimpmaschine

Voraussetzungen / Anforderungen an den Aufstellungsort

Sorgen Sie für eine geeignete Tischhöhe. Die Tischhöhe ist abhängig von der Position des
Bedieners (Arbeiten in der Sitzposition oder im Stehen)

Stellen Sie sicher, dass die Arbeitsfläche stark genug ist, um das Gewicht der Maschine
sicher aufnehmen zu können.

Sorgen Sie für eine ausreichende Beleuchtung des Arbeitsplatzes. (nur wenn die Maschine
über keine eigene Lichtquelle verfügt.)

Ausreichend Platz zwischen Folientisch und Wand
Aufstellung

Stellen Sie die FFC-Crimpmaschine auf den Arbeitstisch.

Halten Sie den Zugang zu den Stellteilen der Maschine frei. Das gilt insbesondere für den
Fussschalter und den Start-Taster.
Pos.
1
3
5
9.1.2

Fussschalter


Stellen Sie den Fussschalter auf den Boden vor die Maschine oder unter die Maschine.

Achten Sie auf eine ergonomische Bedienposition.
BETRIEBSANLEITUNG
412-94349
Bei allen Inbetriebnahmearbeiten sind die Sicherheitshinweise in Kapitel 3 zu be-
achten.
Bezeichnung
Tisch / Arbeitsfläche
Gummiunterlage
Maschine
Tabelle 31: Aufstellungsort der Maschine
Seite 49 - 76
Pos. Bezeichnung
2 Beleuchtung / Lichtquelle
4 Doppelfußpedal
6 Rückstell-Taster
