FFC BASE MACHINE MARK II
TE P/N 4-528000-7
9.6.1
Einstellen der Sensorposition
Die Sensorposition muss eingestellt werden, wenn die Position des ersten Kontaktes nicht zur
Leiterbahn passt.
Pos.
Bezeichnung
1
Applicatorsicherung
Drehen Sie an der Einstellschraube (2) um die Position des Sensors zu verändern.
Überprüfen Sie die Position der Kontakte zur Leiterbahn
9.7
Einstellen des Kontaktvorschubs
Der Kontaktvorschub muss eingestellt werden, wenn der erste Kontakt nicht exakt über dem
Amboss positioniert ist.
BETRIEBSANLEITUNG
412-94349

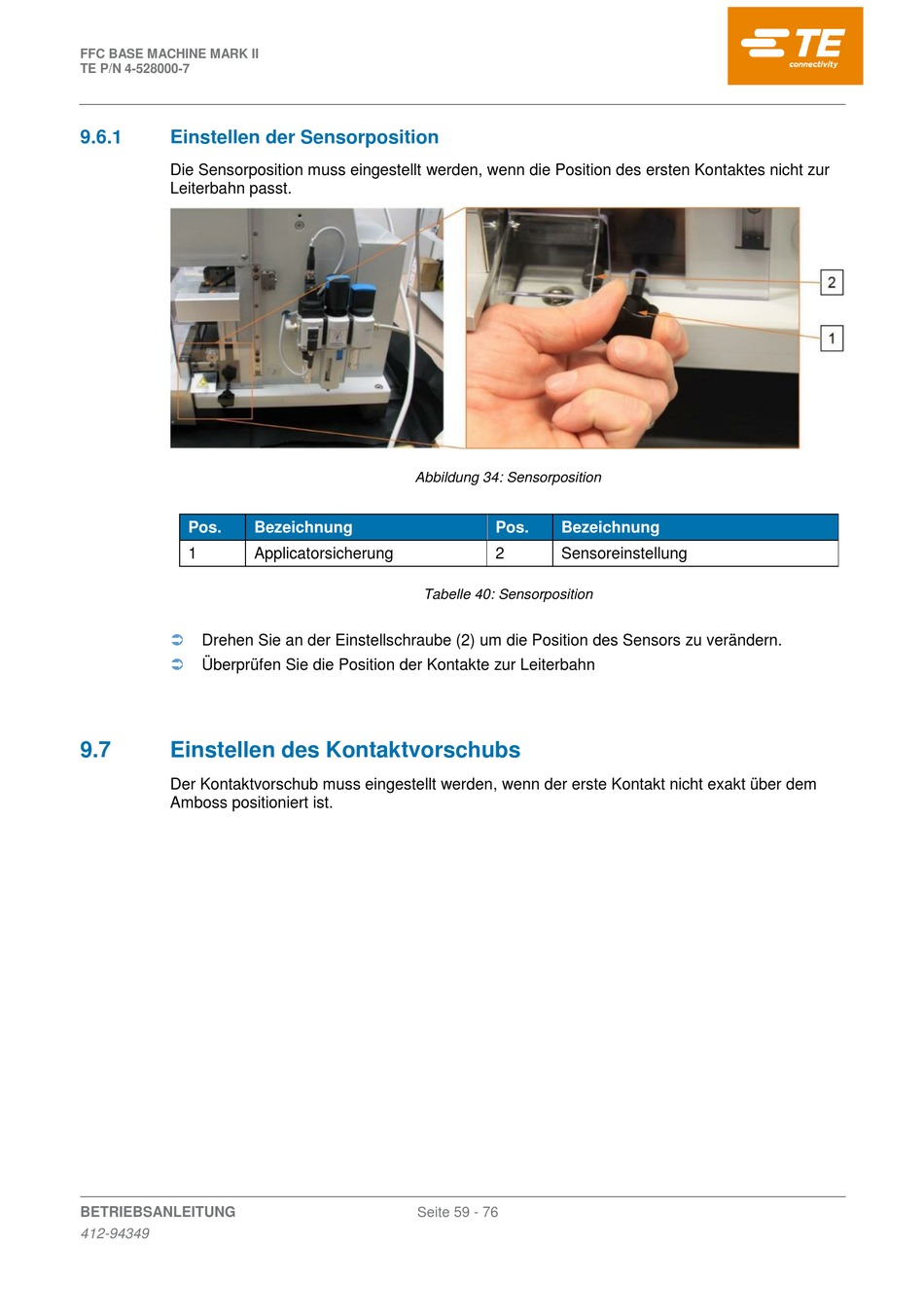

Abbildung 34: Sensorposition
Pos.
Bezeichnung
2
Sensoreinstellung
Tabelle 40: Sensorposition
Seite 59 - 76
