FFC BASE MACHINE MARK II
TE P/N 4-528000-7
Pos.
Bezeichnung
1
Applicator
Druckluftanschluss „Rückhub"
3
5
Sensor Anschluss
Hängen Sie den Applicator seitlich in die Mini-Applicator-Connection ein (2)
Setzen Sie den Applicator auf die Auflagefläche
Sichern Sie den Applicator durch Drehen an der Applicator-Sicherung (Abbildung 32;1)
Verbinden Sie die Pneumatikanschlüsse (3, 4) mit der Maschine
Verbinden Sie die Sensoren mit der Maschine (5)
Aktivieren Sie den Applicator mit Luftvorschub in der Steuerung
BETRIEBSANLEITUNG
412-94349

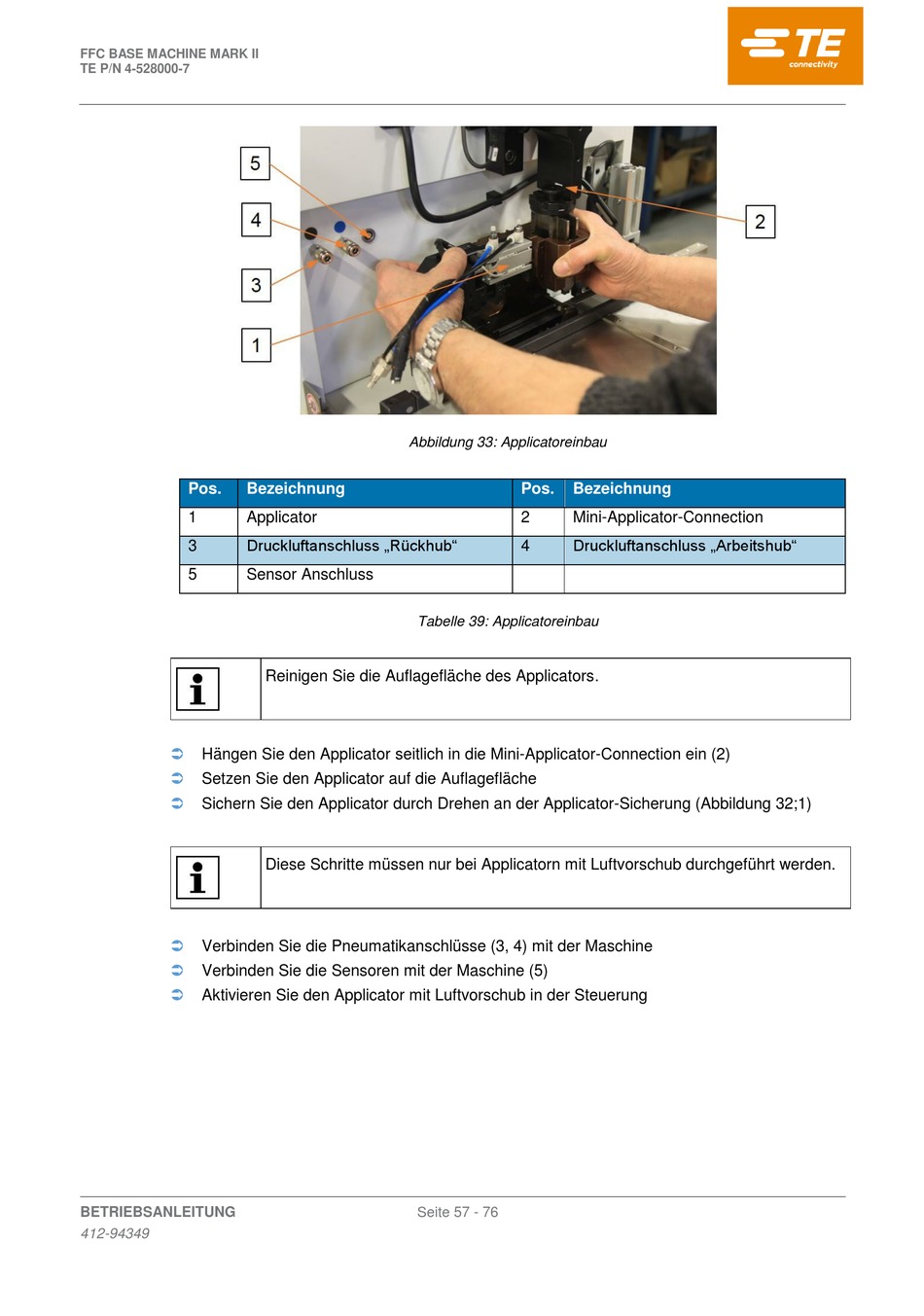

Abbildung 33: Applicatoreinbau
Tabelle 39: Applicatoreinbau
Reinigen Sie die Auflagefläche des Applicators.
Diese Schritte müssen nur bei Applicatorn mit Luftvorschub durchgeführt werden.
Seite 57 - 76
Pos.
Bezeichnung
2
Mini-Applicator-Connection
Druckluftanschluss „Arbeitshub"
4
