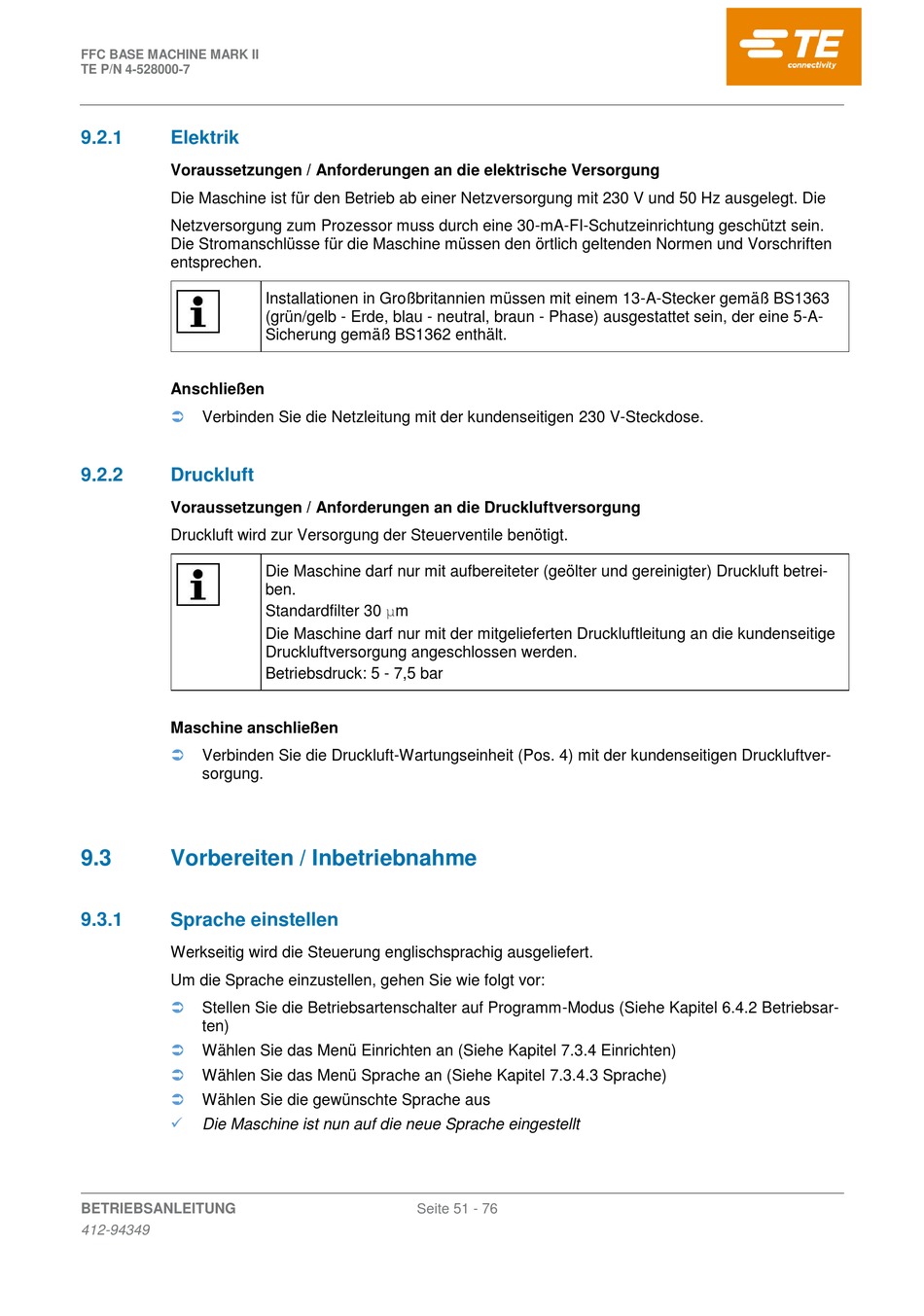

FFC BASE MACHINE MARK II
TE P/N 4-528000-7
9.2.1
Elektrik
Voraussetzungen / Anforderungen an die elektrische Versorgung
Die Maschine ist für den Betrieb ab einer Netzversorgung mit 230 V und 50 Hz ausgelegt. Die
Netzversorgung zum Prozessor muss durch eine 30-mA-FI-Schutzeinrichtung geschützt sein.
Die Stromanschlüsse für die Maschine müssen den örtlich geltenden Normen und Vorschriften
entsprechen.
Anschließen
Verbinden Sie die Netzleitung mit der kundenseitigen 230 V-Steckdose.
9.2.2
Druckluft
Voraussetzungen / Anforderungen an die Druckluftversorgung
Druckluft wird zur Versorgung der Steuerventile benötigt.
Maschine anschließen
Verbinden Sie die Druckluft-Wartungseinheit (Pos. 4) mit der kundenseitigen Druckluftver-
sorgung.
9.3
Vorbereiten / Inbetriebnahme
9.3.1
Sprache einstellen
Werkseitig wird die Steuerung englischsprachig ausgeliefert.
Um die Sprache einzustellen, gehen Sie wie folgt vor:
Stellen Sie die Betriebsartenschalter auf Programm-Modus (Siehe Kapitel 6.4.2 Betriebsar-
ten)
Wählen Sie das Menü Einrichten an (Siehe Kapitel 7.3.4 Einrichten)
Wählen Sie das Menü Sprache an (Siehe Kapitel 7.3.4.3 Sprache)
Wählen Sie die gewünschte Sprache aus
✓
Die Maschine ist nun auf die neue Sprache eingestellt
BETRIEBSANLEITUNG
412-94349
Installationen in Großbritannien müssen mit einem 13-A-Stecker gemäß BS1363
(grün/gelb - Erde, blau - neutral, braun - Phase) ausgestattet sein, der eine 5-A-
Sicherung gemäß BS1362 enthält.
Die Maschine darf nur mit aufbereiteter (geölter und gereinigter) Druckluft betrei-
ben.
Standardfilter 30 μm
Die Maschine darf nur mit der mitgelieferten Druckluftleitung an die kundenseitige
Druckluftversorgung angeschlossen werden.
Betriebsdruck: 5 - 7,5 bar
Seite 51 - 76
