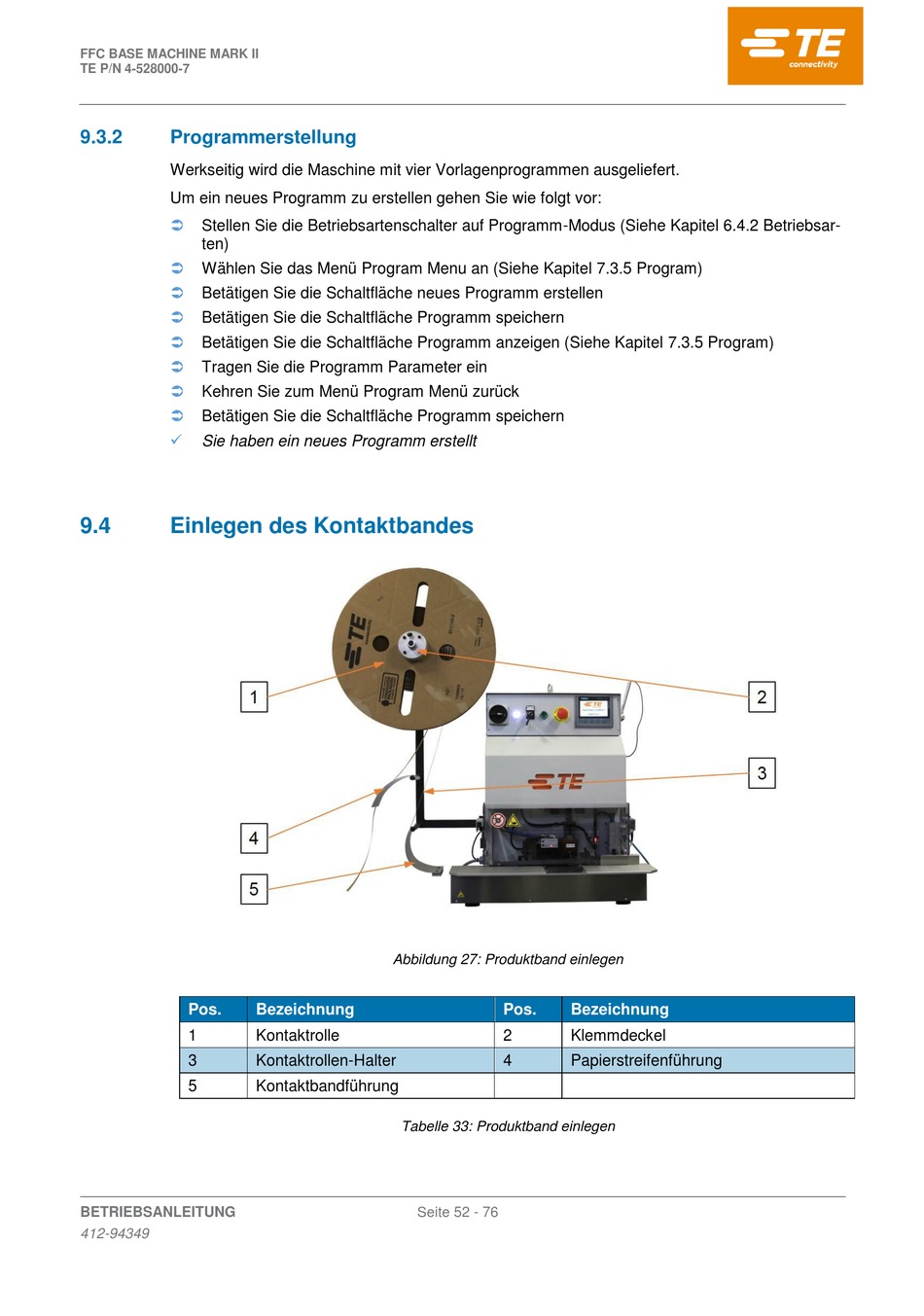

Programmerstellung; Einlegen Des Kontaktbandes - TE Connectivity FFC BASE MACHINE MARK II Betriebsanleitung

FFC BASE MACHINE MARK II
TE P/N 4-528000-7
9.3.2

Programmerstellung

Werkseitig wird die Maschine mit vier Vorlagenprogrammen ausgeliefert.
Um ein neues Programm zu erstellen gehen Sie wie folgt vor:

Stellen Sie die Betriebsartenschalter auf Programm-Modus (Siehe Kapitel 6.4.2 Betriebsar-
ten)

Wählen Sie das Menü Program Menu an (Siehe Kapitel 7.3.5 Program)

Betätigen Sie die Schaltfläche neues Programm erstellen

Betätigen Sie die Schaltfläche Programm speichern

Betätigen Sie die Schaltfläche Programm anzeigen (Siehe Kapitel 7.3.5 Program)

Tragen Sie die Programm Parameter ein

Kehren Sie zum Menü Program Menü zurück

Betätigen Sie die Schaltfläche Programm speichern
✓
Sie haben ein neues Programm erstellt
9.4

Einlegen des Kontaktbandes

Pos.
1
3
5
BETRIEBSANLEITUNG
412-94349
Abbildung 27: Produktband einlegen
Bezeichnung
Kontaktrolle
Kontaktrollen-Halter
Kontaktbandführung
Tabelle 33: Produktband einlegen
Seite 52 - 76
Pos. Bezeichnung
2 Klemmdeckel
4 Papierstreifenführung
