FFC BASE MACHINE MARK II
TE P/N 4-528000-7
9.1.3
Verlegen von Leitungen und Schläuchen
Verlegen Sie die Leitungen und Schläuche so, dass sie keine Stolpergefahr bilden.
9.2
Installation / Anschließen
Anschlüsse auf der Maschinenrückseite
Pos.
1
3
Alle Kabel/Schläuche müssen mit der Maschine verbunden werden. Der Fussschalter muss auf
der linken Seite (siehe Abbildung 11) angeschlossen werden. Der Netzschalter sitzt auf der
rechten Seite der Maschine. Schließen Sie die Maschine mit einem Pneumatikschlauch Ø8mm
an das Versorgungsnetz an.
BETRIEBSANLEITUNG
412-94349
Stolpergefahr, Maschinenschäden
Gefährdung durch nicht ordnungsgemäßes Verlegen von Leitungen und Schläu-
chen.
Verlegen Sie die Leitungen und Schläuche so, dass diese nicht beschädigt
werden und niemand darüber stolpern kann.

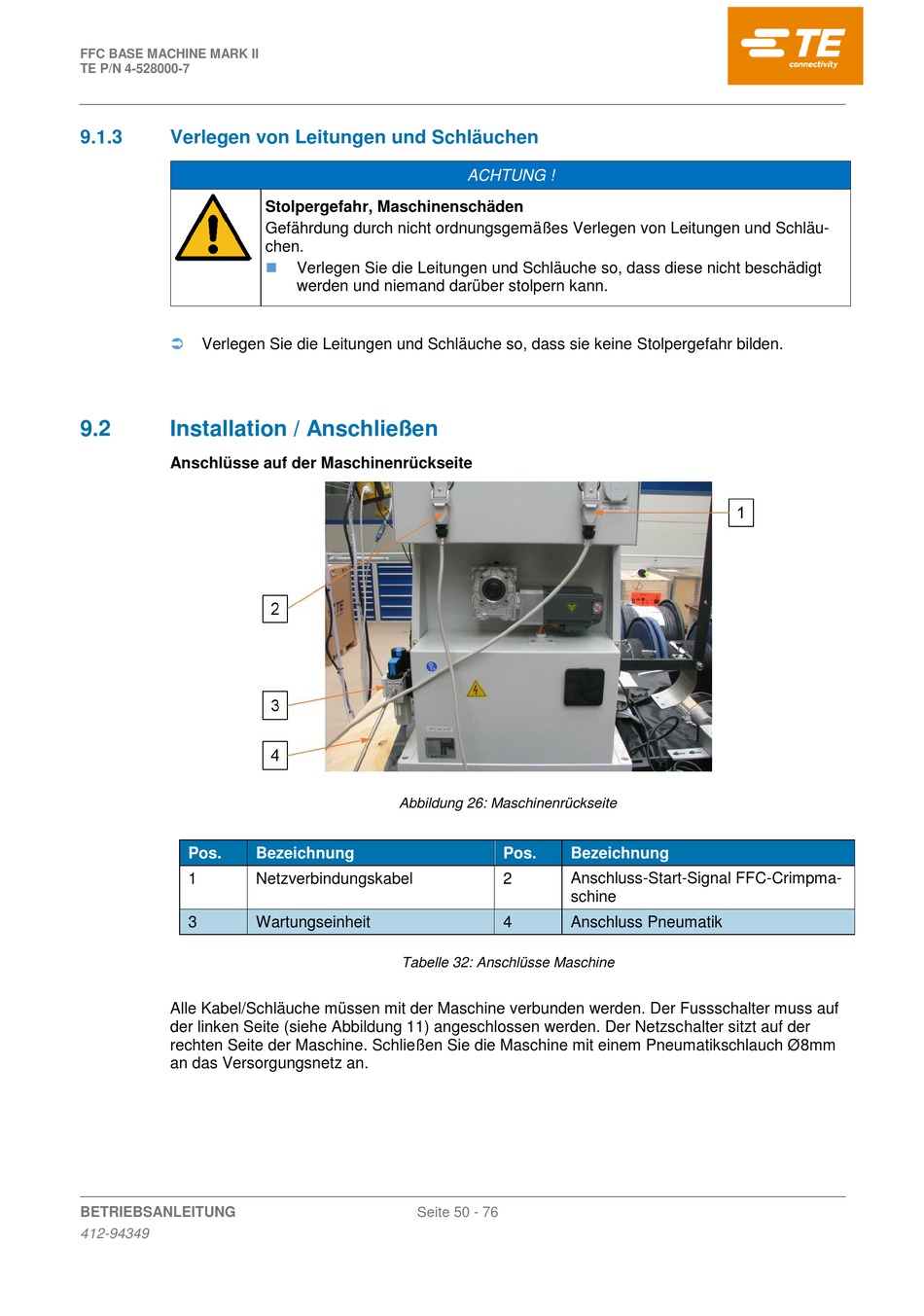

Abbildung 26: Maschinenrückseite
Bezeichnung
Netzverbindungskabel
Wartungseinheit
Tabelle 32: Anschlüsse Maschine
Seite 50 - 76
ACHTUNG !
Pos.
Bezeichnung
2
Anschluss-Start-Signal FFC-Crimpma-
schine
4
Anschluss Pneumatik
