FFC BASE MACHINE MARK II
TE P/N 4-528000-7
7.3.1
Zylinder
Schaltfläche
Folienklemmung
Zerhacker
Kontaktvorschub
Reset
Betätigen der Taste auf/vor bewegt den Zylinder in Arbeitsposition
Betätigen der Taste ab/zurück bewegt den Zylinder in die Home Position
BETRIEBSANLEITUNG
412-94349

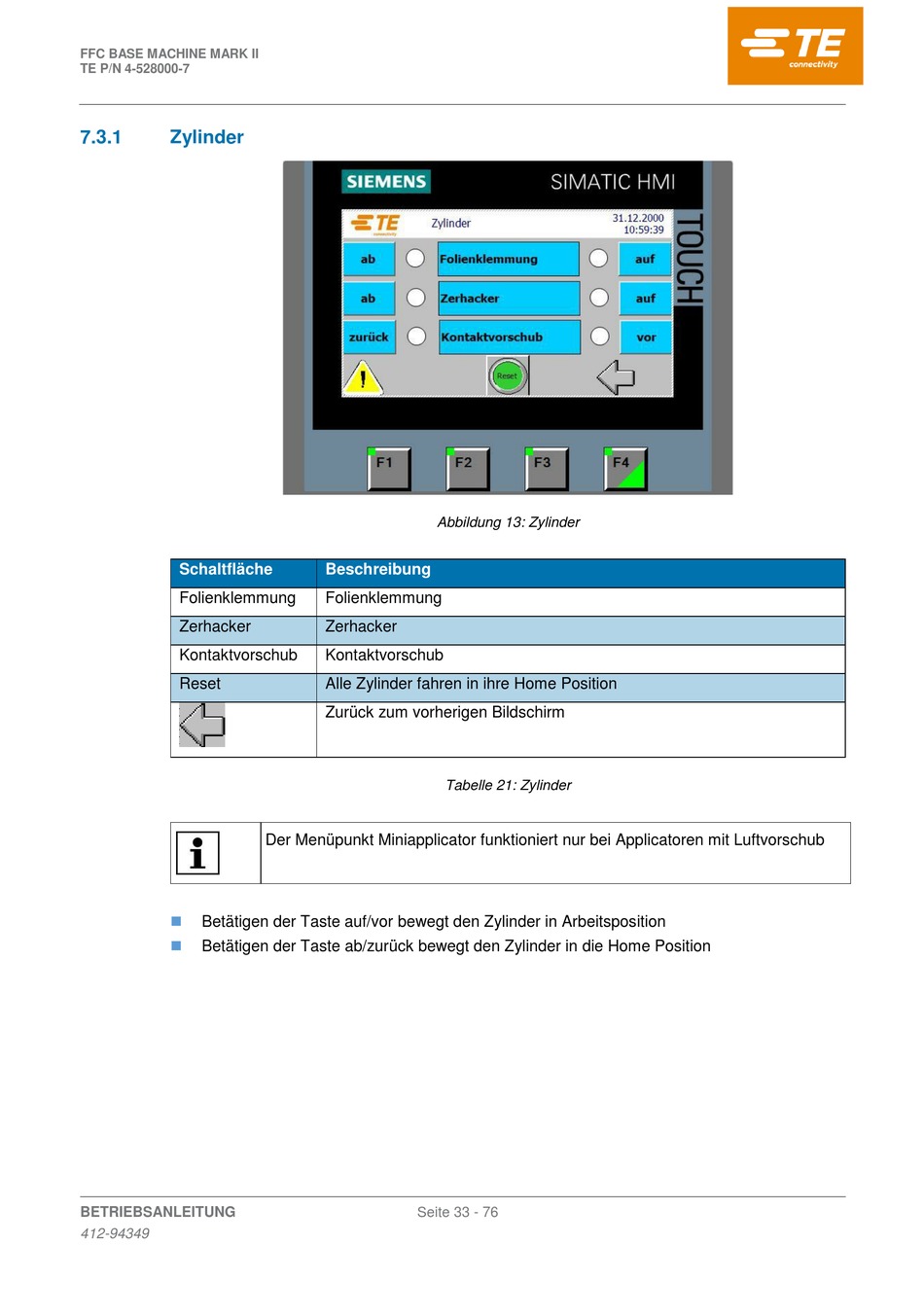

Abbildung 13: Zylinder
Beschreibung
Folienklemmung
Zerhacker
Kontaktvorschub
Alle Zylinder fahren in ihre Home Position
Zurück zum vorherigen Bildschirm
Der Menüpunkt Miniapplicator funktioniert nur bei Applicatoren mit Luftvorschub
Seite 33 - 76
Tabelle 21: Zylinder
