FFC BASE MACHINE MARK II
TE P/N 4-528000-7

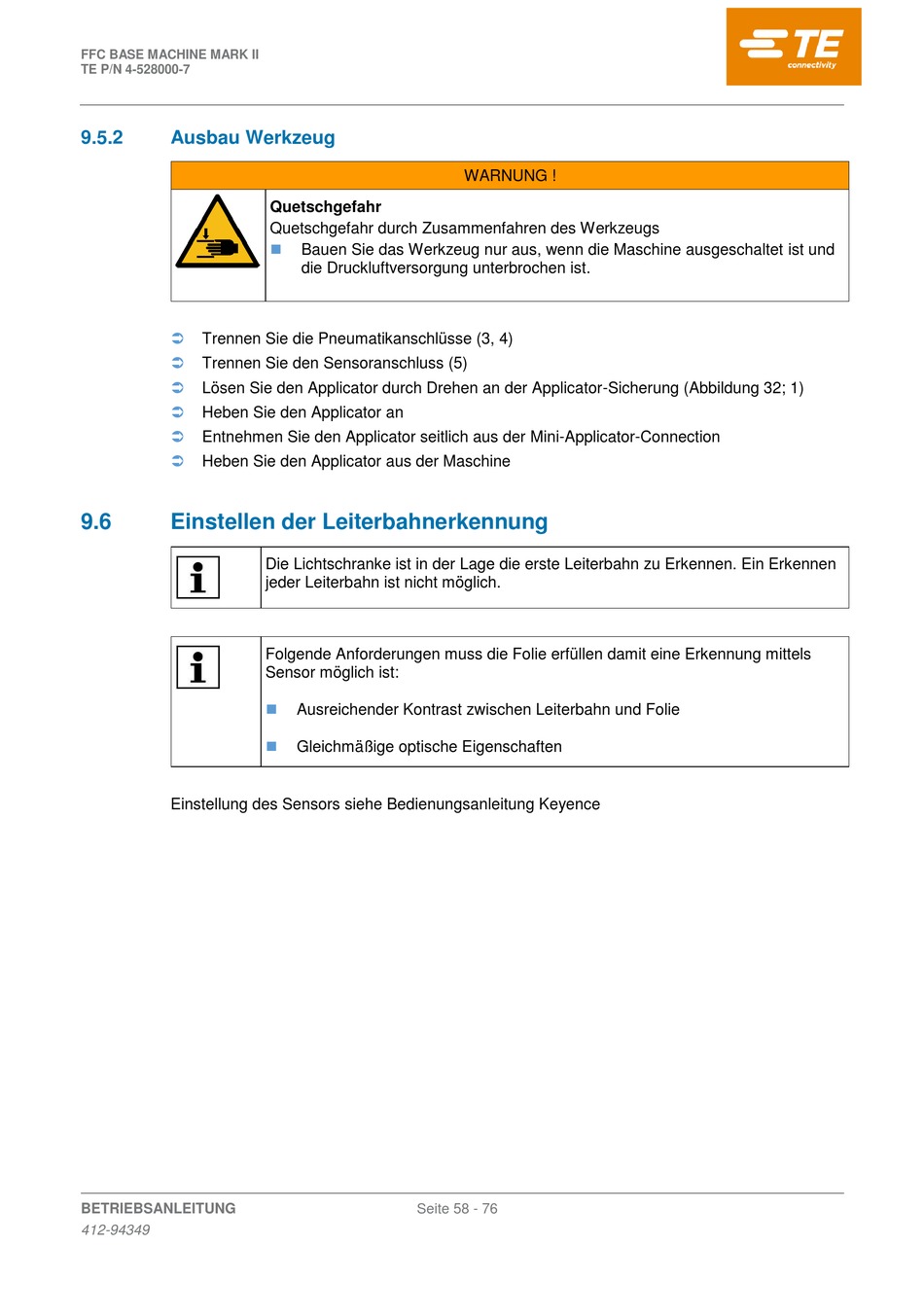

9.5.2

Ausbau Werkzeug


Trennen Sie die Pneumatikanschlüsse (3, 4)

Trennen Sie den Sensoranschluss (5)

Lösen Sie den Applicator durch Drehen an der Applicator-Sicherung (Abbildung 32; 1)

Heben Sie den Applicator an

Entnehmen Sie den Applicator seitlich aus der Mini-Applicator-Connection

Heben Sie den Applicator aus der Maschine
9.6

Einstellen der Leiterbahnerkennung

Einstellung des Sensors siehe Bedienungsanleitung Keyence
BETRIEBSANLEITUNG
412-94349
Quetschgefahr
Quetschgefahr durch Zusammenfahren des Werkzeugs

Bauen Sie das Werkzeug nur aus, wenn die Maschine ausgeschaltet ist und
die Druckluftversorgung unterbrochen ist.
Die Lichtschranke ist in der Lage die erste Leiterbahn zu Erkennen. Ein Erkennen
jeder Leiterbahn ist nicht möglich.
Folgende Anforderungen muss die Folie erfüllen damit eine Erkennung mittels
Sensor möglich ist:

Ausreichender Kontrast zwischen Leiterbahn und Folie

Gleichmäßige optische Eigenschaften
Seite 58 - 76
WARNUNG !
