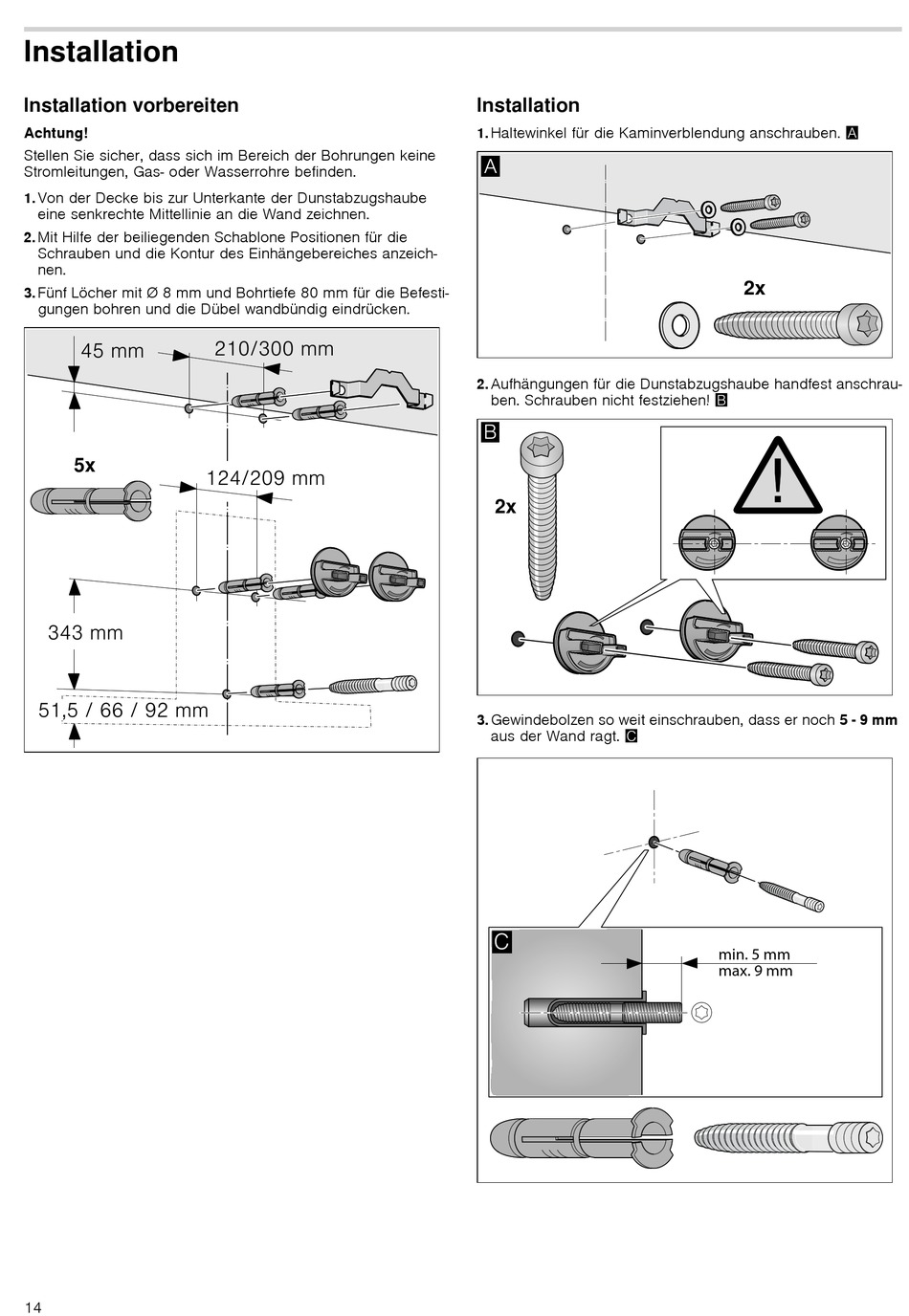

Installation; Installation Vorbereiten - Constructa Cd646850 Gebrauchs- Und Montageanleitung

Installation

I n s t a l l a t i o n

Installation vorbereiten

Achtung!
Stellen Sie sicher, dass sich im Bereich der Bohrungen keine
Stromleitungen, Gas- oder Wasserrohre befinden.
Von der Decke bis zur Unterkante der Dunstabzugshaube
1.
eine senkrechte Mittellinie an die Wand zeichnen.
Mit Hilfe der beiliegenden Schablone Positionen für die
2.
Schrauben und die Kontur des Einhängebereiches anzeich-
nen.
Fünf Löcher mit Ø 8 mm und Bohrtiefe 80 mm für die Befesti-
3.
gungen bohren und die Dübel wandbündig eindrücken.
14
Installation
Haltewinkel für die Kaminverblendung anschrauben. ¨
1.
Aufhängungen für die Dunstabzugshaube handfest anschrau-
2.
ben. Schrauben nicht festziehen! ©
Gewindebolzen so weit einschrauben, dass er noch 5 - 9 mm
3.
aus der Wand ragt. ª
