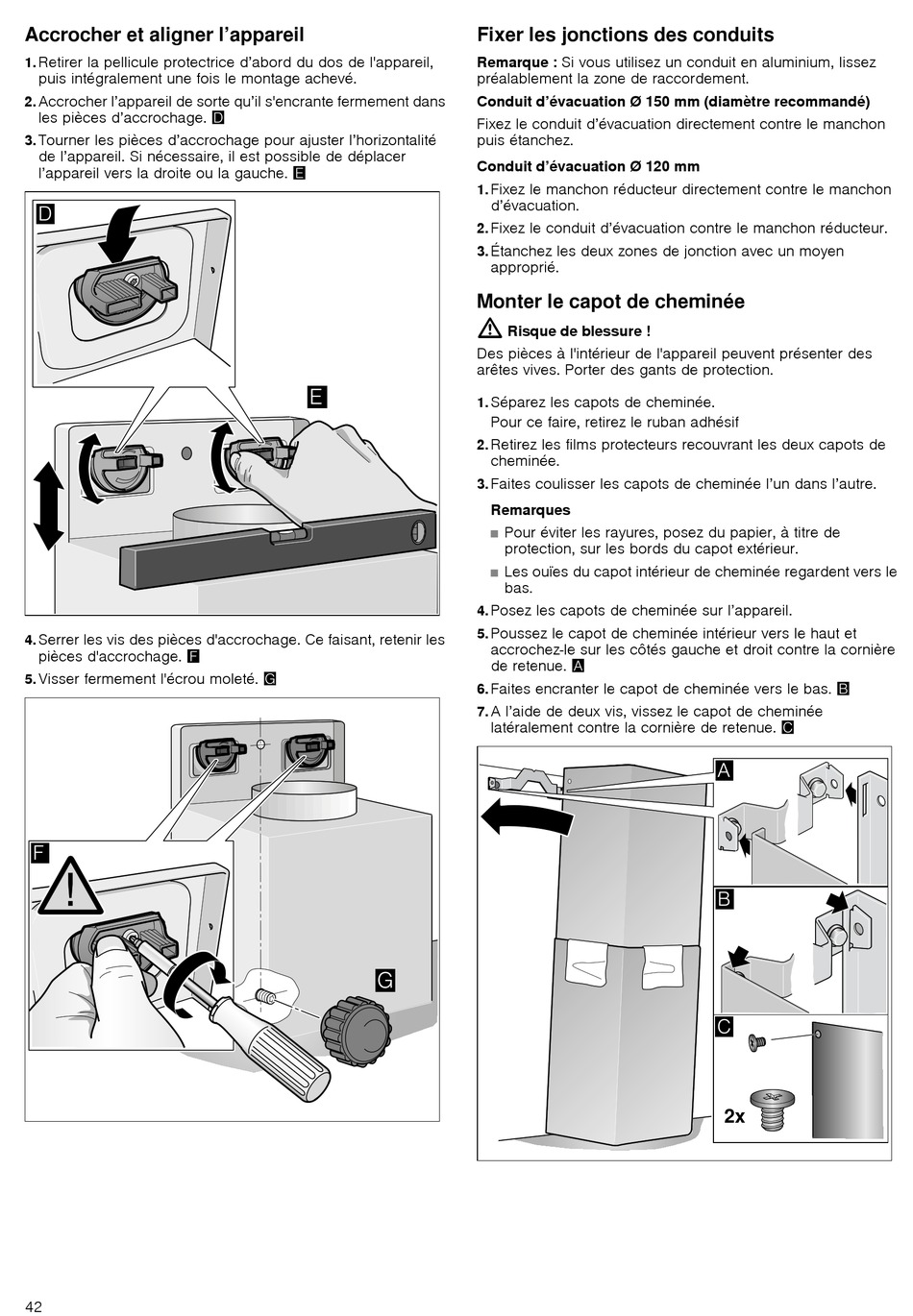

Accrocher et aligner l'appareil
Retirer la pellicule protectrice d'abord du dos de l'appareil,
1.
puis intégralement une fois le montage achevé.
Accrocher l'appareil de sorte qu'il s'encrante fermement dans
2.
les pièces d'accrochage. «
Tourner les pièces d'accrochage pour ajuster l'horizontalité
3.
de l'appareil. Si nécessaire, il est possible de déplacer
l'appareil vers la droite ou la gauche. ¬
Serrer les vis des pièces d'accrochage. Ce faisant, retenir les
4.
pièces d'accrochage. ®
Visser fermement l'écrou moleté. ¯
5.
42
Fixer les jonctions des conduits
Remarque : Si vous utilisez un conduit en aluminium, lissez
préalablement la zone de raccordement.
Conduit d'évacuation Ø 150 mm (diamètre recommandé)
Fixez le conduit d'évacuation directement contre le manchon
puis étanchez.
Conduit d'évacuation Ø 120 mm
Fixez le manchon réducteur directement contre le manchon
1.
d'évacuation.
Fixez le conduit d'évacuation contre le manchon réducteur.
2.
Étanchez les deux zones de jonction avec un moyen
3.
approprié.
Monter le capot de cheminée
:
Risque de blessure !
Des pièces à l'intérieur de l'appareil peuvent présenter des
arêtes vives. Porter des gants de protection.
Séparez les capots de cheminée.
1.
Pour ce faire, retirez le ruban adhésif
Retirez les films protecteurs recouvrant les deux capots de
2.
cheminée.
Faites coulisser les capots de cheminée l'un dans l'autre.
3.
Remarques
Pour éviter les rayures, posez du papier, à titre de
■
protection, sur les bords du capot extérieur.
Les ouïes du capot intérieur de cheminée regardent vers le
■
bas.
Posez les capots de cheminée sur l'appareil.
4.
Poussez le capot de cheminée intérieur vers le haut et
5.
accrochez-le sur les côtés gauche et droit contre la cornière
de retenue. ¨
Faites encranter le capot de cheminée vers le bas. ©
6.
A l'aide de deux vis, vissez le capot de cheminée
7.
latéralement contre la cornière de retenue. ª
