Installation

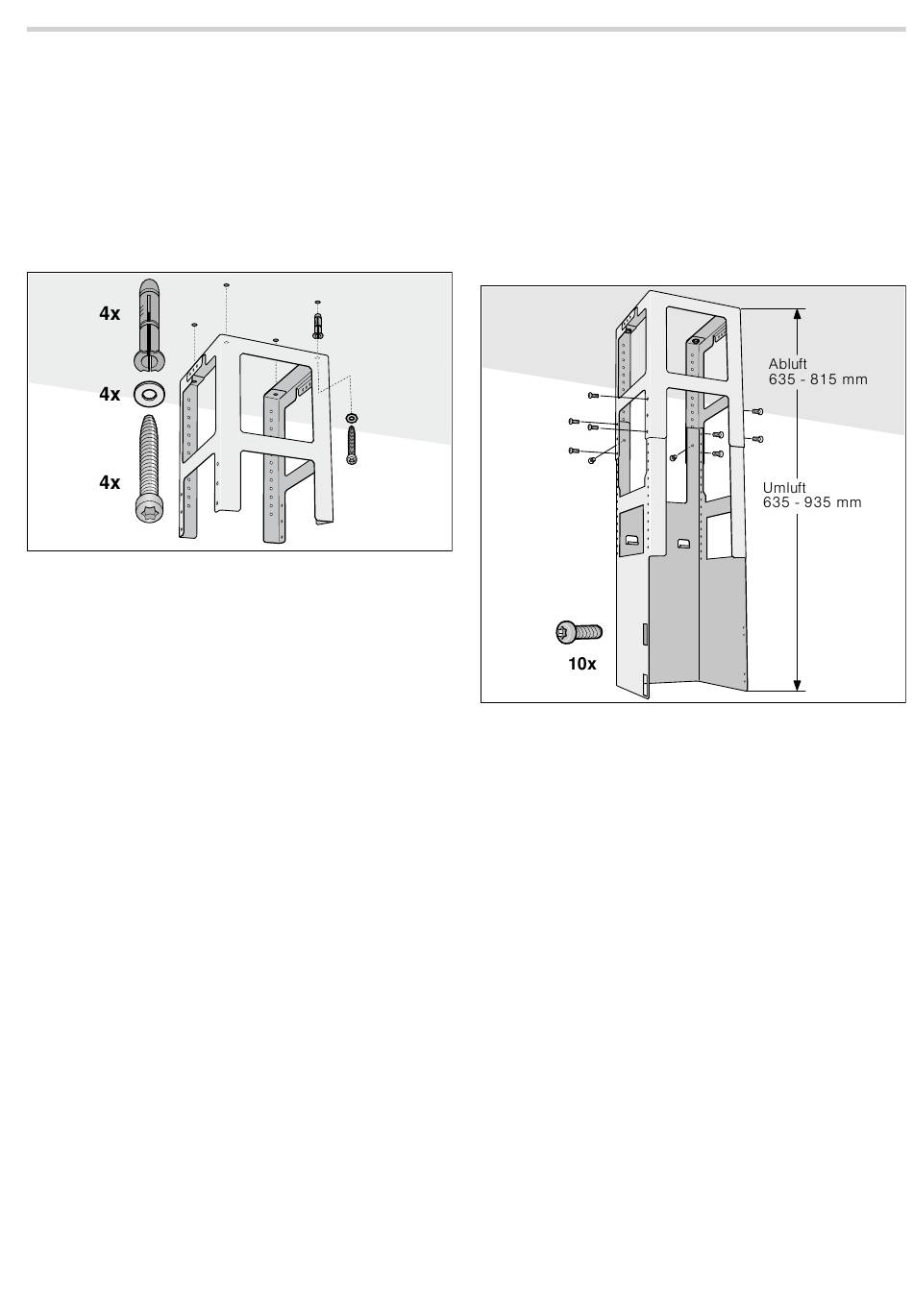

Oberes Tragegestell montieren

Vor der Montage die Gesamthöhe des Tragegestells festle-
1.
gen und die Schraublöcher markieren.
Hinweis: Das Tragegestell ist in Abständen von 20 mm
höhenverstellbar.
An der Decke den Mittelpunkt des Gerätes anzeichnen.
2.
Mit Hilfe der beiliegenden Schablone Positionen für die
3.
Schrauben an der Decke anzeichnen.
Vier Löcher mit Ø 8 mm und Bohrtiefe 80 mm für die Befesti-
4.
gungen bohren und die Dübel bündig eindrücken
Den oberen Teil des Tragegestells mit 4 Schrauben an der
5.
Decke befestigen.
Hinweis: Auf die richtige Position des Tragegestells achten.
Der mittlere Bügel definiert die bevorzugte Seite und muss in
Richtung Bedienelement des Kochfelds zeigen.
12

Unteres Tragegestell montieren

Ober- und Unterteil des Tragegestells in der festgelegten
Gesamthöhe mit 10 Schrauben befestigen.
Hinweise
Auf die richtige Position des unteren Tragegestells achten.
■
Die offene Seite muss in Richtung Bedienelemente des Koch-
felds zeigen.
Durch Lösen der Befestigungsschrauben kann das Tragege-
■
stell nachträglich ausgerichtet werden.
