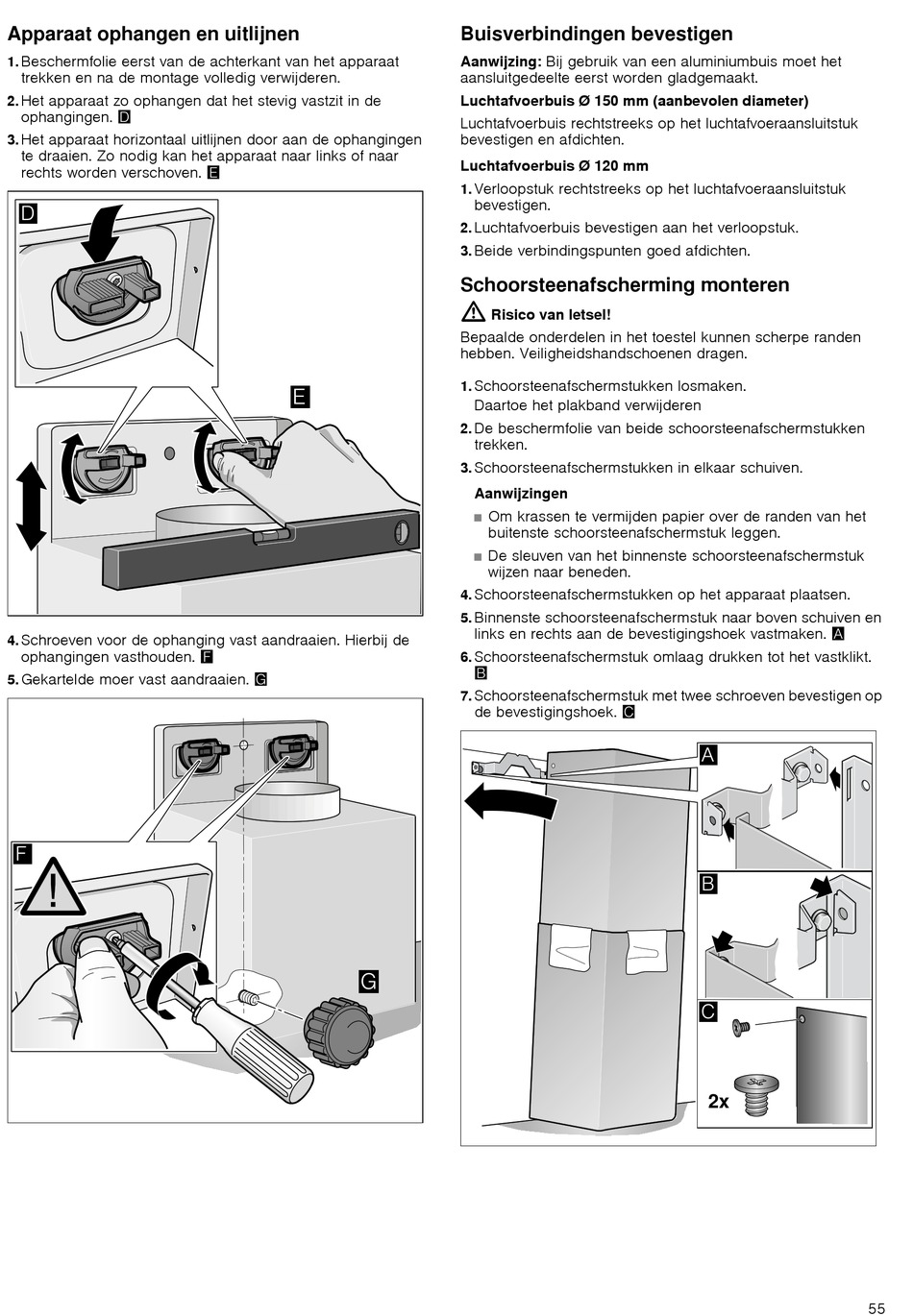

Apparaat ophangen en uitlijnen
Beschermfolie eerst van de achterkant van het apparaat
1.
trekken en na de montage volledig verwijderen.
Het apparaat zo ophangen dat het stevig vastzit in de
2.
ophangingen. «
Het apparaat horizontaal uitlijnen door aan de ophangingen
3.
te draaien. Zo nodig kan het apparaat naar links of naar
rechts worden verschoven. ¬
Schroeven voor de ophanging vast aandraaien. Hierbij de
4.
ophangingen vasthouden. ®
Gekartelde moer vast aandraaien. ¯
5.
Buisverbindingen bevestigen
Aanwijzing: Bij gebruik van een aluminiumbuis moet het
aansluitgedeelte eerst worden gladgemaakt.
Luchtafvoerbuis Ø 150 mm (aanbevolen diameter)
Luchtafvoerbuis rechtstreeks op het luchtafvoeraansluitstuk
bevestigen en afdichten.
Luchtafvoerbuis Ø 120 mm
Verloopstuk rechtstreeks op het luchtafvoeraansluitstuk
1.
bevestigen.
Luchtafvoerbuis bevestigen aan het verloopstuk.
2.
Beide verbindingspunten goed afdichten.
3.

Schoorsteenafscherming monteren

:
Risico van letsel!
Bepaalde onderdelen in het toestel kunnen scherpe randen
hebben. Veiligheidshandschoenen dragen.
Schoorsteenafschermstukken losmaken.
1.
Daartoe het plakband verwijderen
De beschermfolie van beide schoorsteenafschermstukken
2.
trekken.
Schoorsteenafschermstukken in elkaar schuiven.
3.
Aanwijzingen
Om krassen te vermijden papier over de randen van het
■
buitenste schoorsteenafschermstuk leggen.
De sleuven van het binnenste schoorsteenafschermstuk
■
wijzen naar beneden.
Schoorsteenafschermstukken op het apparaat plaatsen.
4.
Binnenste schoorsteenafschermstuk naar boven schuiven en
5.
links en rechts aan de bevestigingshoek vastmaken. ¨
Schoorsteenafschermstuk omlaag drukken tot het vastklikt.
6.
©
Schoorsteenafschermstuk met twee schroeven bevestigen op
7.
de bevestigingshoek. ª
