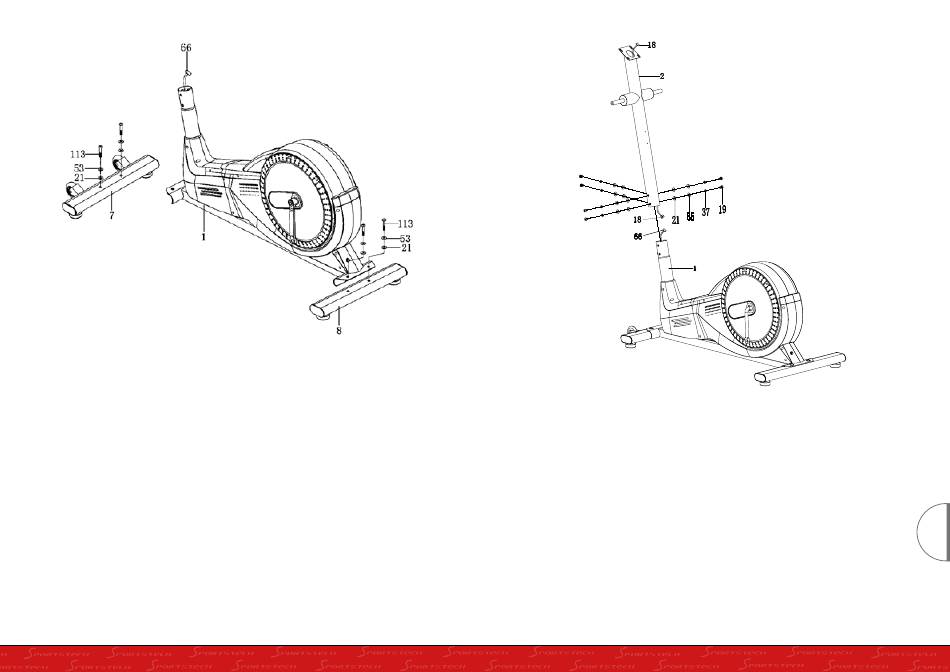

2. Installazione Stabilizzatori Anteriore e Posteriore
Rimuovere i due Bulloni M8x50 (113), due Rondelle Ø8x Ø16 (53) e due rondelle PVC Ø10x
Ø20(21)dallo stablizzatore Anteriore (7) . Rimuovere due Bulloni M8x50 Bolts (113), due Rondelle
Ø8x Ø16 (53) e due rondelle PVC Ø10x Ø20 (21)dallo Stabilizzatore Posteriore (8) .
Posizionare Lo Stabilizzatore Anteriore (7) davanti al Telaio Principale (1) e allineare i buchi dei
bulloni.
Attaccare lo Stabilizzatore Anteriore (7) sulla curva frontale del Telaio Principale (1) con due M8x50
Bulloni (113), due Rondelle Ø8x Ø16 (53) e due rondelle PVC Ø10x Ø20 (21) che sono state
rimosse.
Posizionare lo Stabilizzatore Posteriore (8) dietro il Telaio Principale (1) e allineare i buchi dei bulloni.
Attaccare lo Stabilizzatore Posteriore (8) nella curva posteriore del Telaio Principale (1) con due
bulloni M8x50 (113), due Rondelle Ø8x Ø16 (53) e due rondelle PVC Ø10x Ø20(21) che sono
state rimosse
138
3. Installazione Sezione Anteriore
Rimuovere sei Bulloni M8x15 (19), sei Rondelle Elastiche Ø8(37), sei Grandi Rondelle Curve Ø8 x
Ø20 (65) e sei rondelle PVC Ø20 (21) dal Telaio Principale.
Connettere il Filo Sensore II (66) dal Telaio Principale (1) al Filo Sensore I (18) dalla Sezione
Anteriore (2).
Inserire la Sezione Anteriore (2) sul tubo del Telaio Principale (1) e assicurarla con sei Bulloni M8x15
(19), sei Rondelle Elastiche Ø8 (37), sei rondelle Curve Ø8xØ20 (65) e sei rondelle PVC Ø10 x Ø20
(21) che sono stati rimossi.
139
IT
