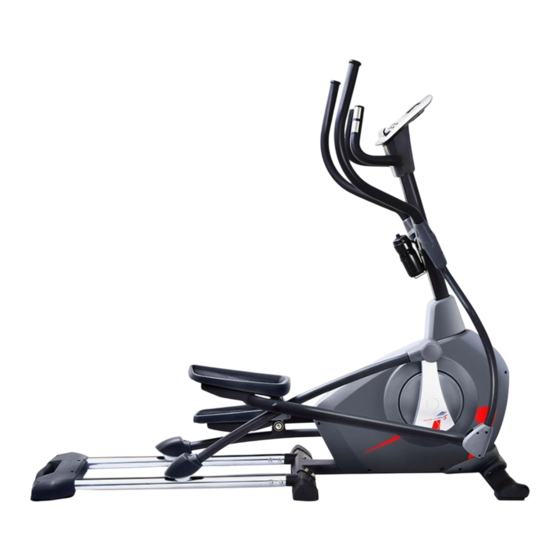

SPORTSTECH CX650 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. SPORTSTECH Anleitungen
  4. Fitness-Ausrüstung
  5. CX650
  6. Benutzerhandbuch

SPORTSTECH CX650 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für CX650:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

BENUTZERHANDBUCH
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SPORTSTECH CX650

Inhaltszusammenfassung für SPORTSTECH CX650

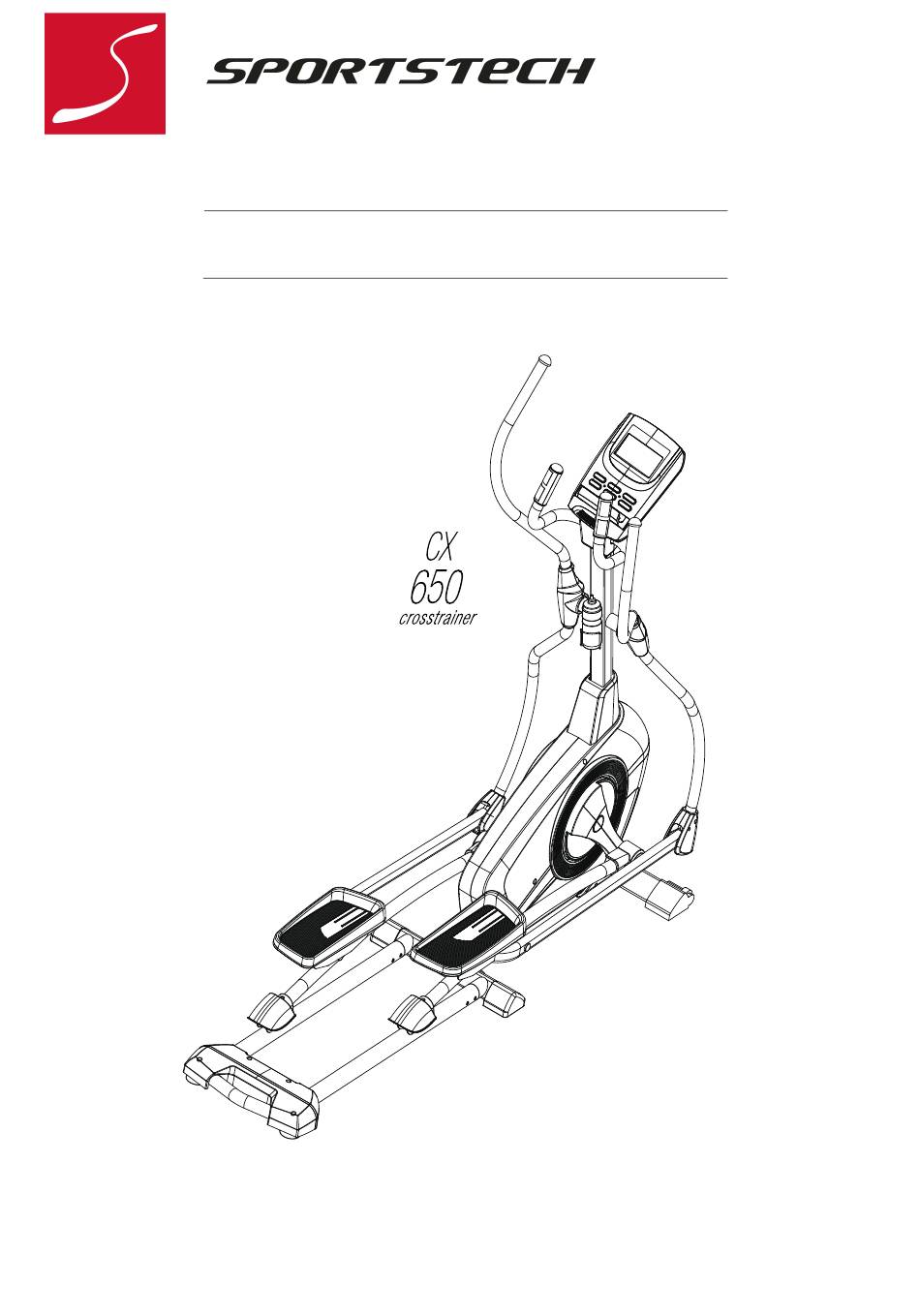

  • Seite 1 BENUTZERHANDBUCH...
  • Seite 2 BENUTZERHANDBUCH DEUTSCH...

  • Seite 3: Video Tutorials

    Video Tutorials Unsere für dich! Aufbau Benutzung Abbau In 3 einfachen Schritten zum schnellen und sicheren Start: 1. QR-Code scannen 2. Videos anschauen 3. schnell und sicher starten Link zu den Videos: https://www.sportstech.de/qr/cx650.html...
  • Seite 4 Sehr geehrter Kunde wir freuen uns, dass Sie sich für ein Gerät aus der SPORTSTECH Produktpalette entschieden haben. SPORTSTECH Sportgeräte bieten Ihnen höchste Qualität und neueste Technologie. Um die Leistungsfähigkeit des Gerätes voll ausnutzen zu können und viele Jahre Freude an Ihrem Gerät zu haben, lesen Sie bitte vor der Inbetriebnahme und dem Beginn des Trainings dieses Benut-...

  • Seite 5: Inhaltsverzeichnis

    INHALT 1. Wichtige Sicherheitshinweise ..................5 2. Außenaufbau ....................... 6 3. Einzelteile ........................8 4. Zubehör ........................11 5. Montageanleitung ......................12 6. Kurze Trainingstipps ...................... 21 7. Wichtige Dinge vor dem Training ..................22 8. Programmeinführung und Bedienung ................23 9.

  • Seite 6: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bewahren Sie diese Anleitung in der Nähe des Gerätes. 1. Es ist wichtig das gesamte Handbuch vor der Montage und Inbetriebnahme aufmerksam zu lesen. Die Sichere und wirksame Anwendung kann nur dann gegeben sein wenn das Gerät zusammengebaut, gewartet und gepflegt ist.

  • Seite 7: Außenaufbau

    AUSSENAUFBAU...
  • Seite 8 INNENAUFBAU...

  • Seite 9: Einzelteile

    EINZELTEILE Beschreibung Beschreibung Stift M8*40*20*H5 Computer Wasserflasche Mittlere Stange Schaumgriff Φ30*3*320 Vordere Verkleidung (Pfosten) Handpulsplatte D bush61*55*101 Kappe mit rundem Ende Φ32*17 32L/R L/R Schwingstab U Sitz für Auftriebssstange Schraube ST3.5*16*Φ5.6 Unterlegscheibe d8*Φ25*2 Adapter Niedrige Stift M8*16*S13 35L/R Hubstangenverkleidung vorne Niedrige Unterlegscheibe d8 36L/R...
  • Seite 10 Armlehne Geländer 6004-ZZ CXSH 55L/R Zuggelenkstück 86L/R L/R Kurbel Enddeckel Ф25*22 56L/R L/R Pedal Sensor Motor Schraube M5*16*Φ8 Nylonmutter M8*H7.5*S13 Hülse Φ15.8*Φ8.2*36 Magnetisches Rad 10*Φ280 Magneten Mutter M10*1*H5*S17 Φ28*3*Φ22.3*9.5*Φ16.1 Schraube M6*40*Φ10*2.5 Schraube M8*55*20*S6 Radverdeckung 165*86*88 U- Sitz 30*10*1.5 Schraube M8*70*25*S6 Mutter M6*H5*S10 Rad Φ78*Φ64*38*R25 Stromkabel (Rumpf)
  • Seite 11 Kurbeldeckel Stift M6*10*S10 Unterlegscheibe Gespannte Feder Unterlegscheibe M8*10.5*Φ10*9.5*S12 Nylonmutter M8*H7.5*S13 Wogenunterleger d12*Φ15.5*0.3 Schraube M4*10...

  • Seite 12: Zubehör

    ZUBEHÖR •...

  • Seite 13: Montageanleitung

    MONTAGEANLEITUNG Schritt 1: a. Verbinden Sie die Vordere Röhre (42) mit dem Hauptrahmen (37) durch einen Schlüssel (78), Stift (45) und Unterleger (9) & (20) . b. Befestigen Sie die vordere Verkleidung für die vordere Röhre (75L/R) auf dem Hauptrahmen (37) mit einem Schlüssel (78),Schraube(15),Schraube(76).
  • Seite 14 Schritt 2: Befestigen Sie die hintere Röhre (67) an dem Hauptrahmen (37) mit Hilfe eines Schlüssels (78), Stifts(45) und den Unterlegern (9) & (20). Befestigen Sie die Schiene(69) an der hinteren Röhre(67) mit Schlüssel S6(79), Schlüssel(78), Schraube(38), einem Unterleger(74), Nylonmutter(58). Befestigen Sie die hintere Verbindungsstange(71) auf der Schiene(69) mit einem Schlüssel S6(79),Schraube(63),Unterleger(10).
  • Seite 15 Schritt 3: a. Schieben Sie vordere Verkleidung (30) in den vorderen Pfosten (17) und verbinden Sie das Rumpfkabel (16) mit dem anderen Rumpfkabel (39). b. Befestigen Sie den vorderen Pfosten (17) mit dem Hauptrahmen(37) mit Hilfe eines Schlüssels S6(79), Schraube (40), Unterleger(9) und gebogenem Unterleger(41).
  • Seite 16 Schritt 4: Schließen Sie die Handstange (22L/R) & Schwingstange (32L/R) an die Armlehne (27L/R) mit einem Schlüssel S5(78), Stift(28), Nylon- Mutter(58) an. Noch nicht fest ziehen!
  • Seite 17 Schritt 5: a. Befestigen Sie den Verbindungsstab (44L/R) an dem Verbindungsgelenkstück(47) mit einem Schlüssel(77), Nylonmutter(51) und Unterleger(50). Befestigen Sie den Pedalarm(55L/R) an der Schwingstange (32L/R) mit einem Schlüssel S6(79), Schlüssel(78),Schraube(61),Unterleger(10),Nylonmutter(58). c. Schließen Sie die Pedale (56L/R) an dem Pedalarm (55L/R) mit einem Schlüssel S6(79) , Stift(21), Unterleger(10).
  • Seite 18 Schritt 6: a. Schrauben Sie die Schraube(58) und den Stift(28) an die Armlehne(27L/R) und befestigen Sie dann die Handstange(22L/R) & Schwingstange(32L/R) an der Armlehne(27L/R). b. Befestigen Sie die vordere(25L/R) und hintere(26L/R) Verdeckung für die Schwingstange an der Armlehne(27) mit Schlüssel(78), Schraube(14)&(15).
  • Seite 19 Schritt 7: a. Verbinden Sie das verlängerte Kabel(1a) mit dem Rumpfkabel(16) und das verlängerte Kabel(1b) mit dem Handpulskabel(11). Achten Sie unbedingt darauf dieses nicht zwischen den Metallstangen einzuklemmen ! Befestigen Sie den Computer(1) an dem vorderen Pfosten (17) mit einem Schlüssel(78) und Stift(81).
  • Seite 20 # 53 M 4*12*Ф 9 4P C S # 15 ST4. 2*16*Ф 8 2P C S Schritt 8: # 14 ST3*10*Ф5. 6 4P C S # 78 a. Befestigen Sie die Verkleidung für die Schwingstange(35L/R) und (36L/R) an dem Zuggelenkstück(55L/R) und der Zugstange mit einem Schlüssel(78), Schraube(15) &...

  • Seite 21: Befestigen Sie Den Wasserflaschenhalter (125) An Dem Vorderen

    Schritt 9: 121 122 80 a. Befestigen Sie den Wasserflaschenhalter (125) an dem vorderen Pfosten(17) mit Hilfe einer Schraube(121) und einem Unterleger (122). b. Stecken Sie die Wasserflasche (31) in den Wasserflaschenhalter (80). Die Montage ist beendet.

  • Seite 22: Kurze Trainingstipps

    Kurze Trainingstipps Dehnungsübungen Bevor Sie das Laufband benutzen, ist es am besten, 5 bis Minuten Aufwärmen Stretching-Übungen durchzuführen. Dehnen vor dem Training wird hilft die Flexibilität zu verbessern und das Verletzungsrisiko zu mindern 1、 Abwärts Strecken Der Körper beugt sich langsam, so dass der Rücken und die Schultern entspannten, versuchen Sie mit den Händen die Zehen zu berühren.

  • Seite 23: Wichtige Dinge Vor Dem Training

    Wichtige Dinge vor dem Training . Programm auswählen und Werte einstellen 1. Verwenden Sie die UP und DOWN Tasten, um ein Programm oder Modus auszuwählen. Drücken Sie dann Enter. 2. Im manuellen Modus können Sie mit den UP und DOWN Tasten Werte wie Zeit, Distanz, Kalorien oder Puls einstellen. 3.

  • Seite 24: Hauptfunktionen

    DISTANZMETER: Jeder Barren steht für 100meter bzw. 0.1 Mile. Hauptfunktionen: Es gibt 6 Tasten mit den folgenden Funktionen: 1. START/STOP Taste: a. Schnellstartfunktion: Erlaubt einen Schnellstart, ohne vorher ein Programm auszuwählen. Die Zeit zählt automatisch von null aufwärts. b. Im Trainingsmodus: Training stoppen/pausieren. c.

  • Seite 25: Benutzerdefinierte Programme: User 1, User 2, User 3, User

    Vorinstallierte Programme: Schritte, Hügel, Rollen, Tal, Fettverbrennung, Rampe, Berg, Intervalle, Zufällig, Plateau, Fartlek, Klippe Programm 2 bis 13 sind vorinstallierte Programme. Der Benutzer kann hier verschiedene Level auswählen. Der Widerstand, die Zeit und die Distanz kann in jedem Programm angepasst werden (UP/DOWN Taste). Bedienung: 1.
  • Seite 26 Herzfrequenzkontrolle: 55% H.R.C., 65% H.R.C., 75% H.R.C., 85% H.R.C., Ziel - H.R.C. Programm 18 – 22 sind Herzfrequenzkontrollprogramme; Programm 22 kontrolliert eine benutzerdefinierte Herzrate. Programm 18 ist die 55% Max H.R.C. - - Ziel - H.R. = (220 – Alter) x 55% Programm 19 ist die 65% Max H.R.C.
  • Seite 27 Wattkontrollprogramm: Programm 23 ist ein geschwindigkeitsabhängiges Programm. Drücken Sie ENTER, um die Werte WATT, ZEIT, DISTANZ und KALORIEN einzustellen. Während des Trainings kann der Widerstand diesmal nicht eingestellt werden. Dieser wird sich von selbst verändern, wenn Sie z.B. zu langsam sind erhöhen und sich verringern, wenn Sie zu schnell sind. Dadurch wird sich der erarbeitete Wattwert dem eingestellten annähern.
  • Seite 28 Bedienung: Schlafmodus: Der Computer wird nach vier Minuten in den Schlafmodus gehen, wenn keine Eingabe erfolgt. Drücken Sie irgendwo auf den Bildschirm, um ihn wieder aufzuwecken. Fehlermeldungen: E1 (ERROR 1): Normaler Status: Dieser Fehler erscheint, wenn der Monitor für mehr als vier Sekunden kein Signal mehr vom Motor erhalten hat.

  • Seite 29: Benutzerdefinierte Programme

    BENUTZERDEFINIERTE PROGRAMME PROGRAMM 14 USER 1 PROGRAMM 15 USER 2 PROGRAMM 16 USER 3 PROGRAMM 17 USER 4...
  • Seite 30 HERZFREQUENZPROGRAMMPROFILE: PROGRAMM 18 55% H.R.C. PROGRAMM 19 65% H.R.C. PROGRAMM 20 75% H.R.C. PROGRAMM 21 85% H.R.C. PROGRAMM 22 ZIEL - H.R.C.
  • Seite 31 WATTKONTROLLPROGRAMM PROGRAMM 23 WATTKONTROLLE KÖRPERFETTMESSUNG: PROGRAMM 24 KÖRPERFETT (STOPPMODUS) KÖRPERFETT (START MODUS) Eines der folgenden sechs Profile wird automatisch nach Abschließen der Körperfettmessung angezeigt. Trainingszeit: 40 Minuten Trainingszeit: 40 Minuten Trainingszeit: 20 Minuten Trainingszeit: 40 Minuten Trainingszeit: 40 Minuten Trainingszeit: 20 Minuten...

  • Seite 32: Anwendungssoftware (App)

    ANWENDUNGSSOFTWARE (APP) Sie können die App "DelighTech" über den hier abgebildeten QR-Code herunterladen. Voraussetzung für mobiles Gerät: Android 5.0 oder höher mit Bluetooth 4.0, iOS 6.0 oder höher. Bitte schalten Sie zuerst Ihre Bluetooth-Funktion auf Ihrem Gerät an. Android Android: Sie können im Google Play Store nach "Delightech"suchen, oder es über den QR-Code herunterladen.
  • Seite 33 Europäische Entsorgungsrichtlinie 2002/96/EG Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb. Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.
  • Seite 34 USER MANUAL ENGLISH...
  • Seite 65 USER MANUAL ESPAÑOL...
  • Seite 96 MANUEL FRANÇAIS...
  • Seite 130 MANUALE D’USO ITALIANO...
  • Seite 161 Verkauf durch / Distributed by / Distribuido por / Distribué / Distribuito da InnovaMaxx GmbH Potsdamer Str. 144 10783 Berlin +49 30 364 286 628 service@innovamaxx.de http://www.sportstech.de...
