17.2 Rohrleitungsplan

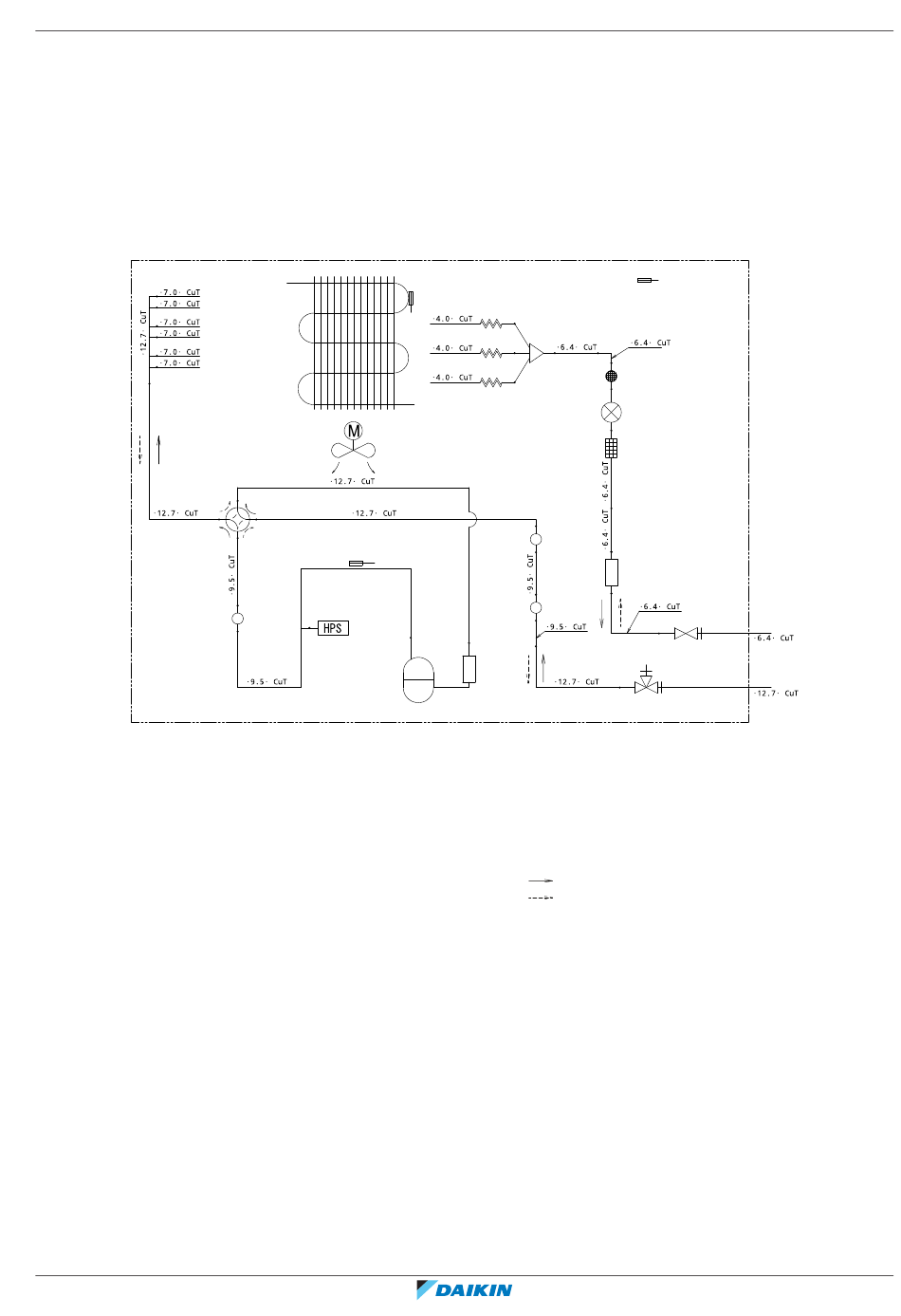

17.2.1 Rohrleitungsplan: Außengerät
a Bauseitige Rohre Flüssigkeit
b Bauseitige Rohre Gas
c Flüssigkeits-Absperrventil
d Gas-Absperrventil
e Flüssigkeitssammler
f Filter
g Elektronisches Expansionsventil
h Dämpfer mit Filter
i Kapillarrohr 1~3
j1 Außenlufttemperatur-Thermistor
j2 Wärmetauscher-Thermistor
RXJ42+50A
R32 Split-Baureihen
4P513661-15N – 2021.12
PED Kategorien von Gerät:
▪ Hochdruckschalter: Kategorie IV,
▪ Verdichter: Kategorie II;
▪ Andere Geräte: Art. 4§3.
j2
k
l
j3
m
n
i1
i2
i3
h
g
f
m
e
m
o
j3 Thermistor am Abflussrohr
k Wärmetauscher
l 4-Wege-Ventil (EIN: Heizen)
m Dämpfer
n Verdichter
o Akkumulator
HPS Hochdruckschalter (automatische Rückstellung)
M Propeller-Ventilator
Kältemittelfluss: Kühlen
Kältemittelfluss: Heizen
17 Technische Daten
|
j1
c
a
b
d
