18 | Installation der Leitungen

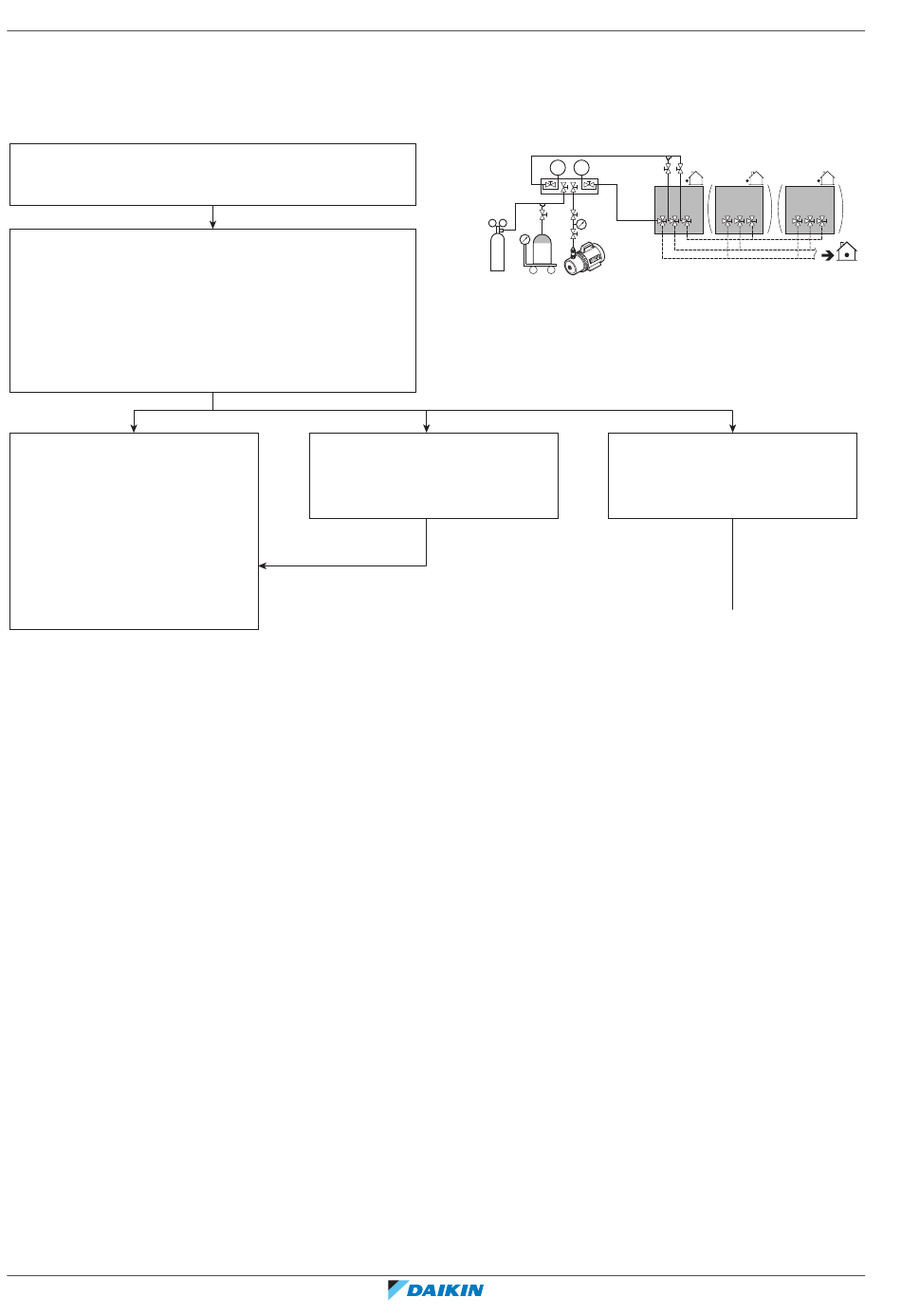

18.4.4 Kältemittel einfüllen: Ablaufdiagramm
Weitere Informationen siehe
Vor-Befüllen des Kältemittels
Schritt 1
Zusätzliche Menge an Kältemittel berechnen: R (kg)
Schritt 2+3
• Ventile C, D und A schließen
• Das Ventil B zur Flüssigkeitsleitung öffnen
• Vor-Befüllung durchführen mit Menge: Q (kg)
• Die Sammelrohrverbindung von der Gasleitung und der
Hochdruck/Niederdruck-Gasleitung trennen
R=Q
Schritt 4a
• Ventil B schließen
• Der Befüllvorgang ist abgeschlossen
• Auf dem Etikett eintragen, wie viel
Kältemittel zusätzlich eingefüllt worden ist
• Die zusätzliche Kältemittelmenge via
Einstellung [2-14] eingeben
• Gehe zu Probelauf
Referenz für Installateure und Benutzer
106
4
"Kältemittel einfüllen" [
Zu viel Kältemittel eingefüllt, Kältemittel
zurückgewinnen, um R=Q zu erreichen
108].
p< p>
A
N2 R410A
R<Q
C D
B
R>Q
Schritt 4b
Ventil B schließen
Fortgesetzt auf der nächsten Seite >>
REYQ8~20+REMQ5U7Y1B
VRV IV+ Wärmerückgewinnung
4P561154-1A – 2020.10
