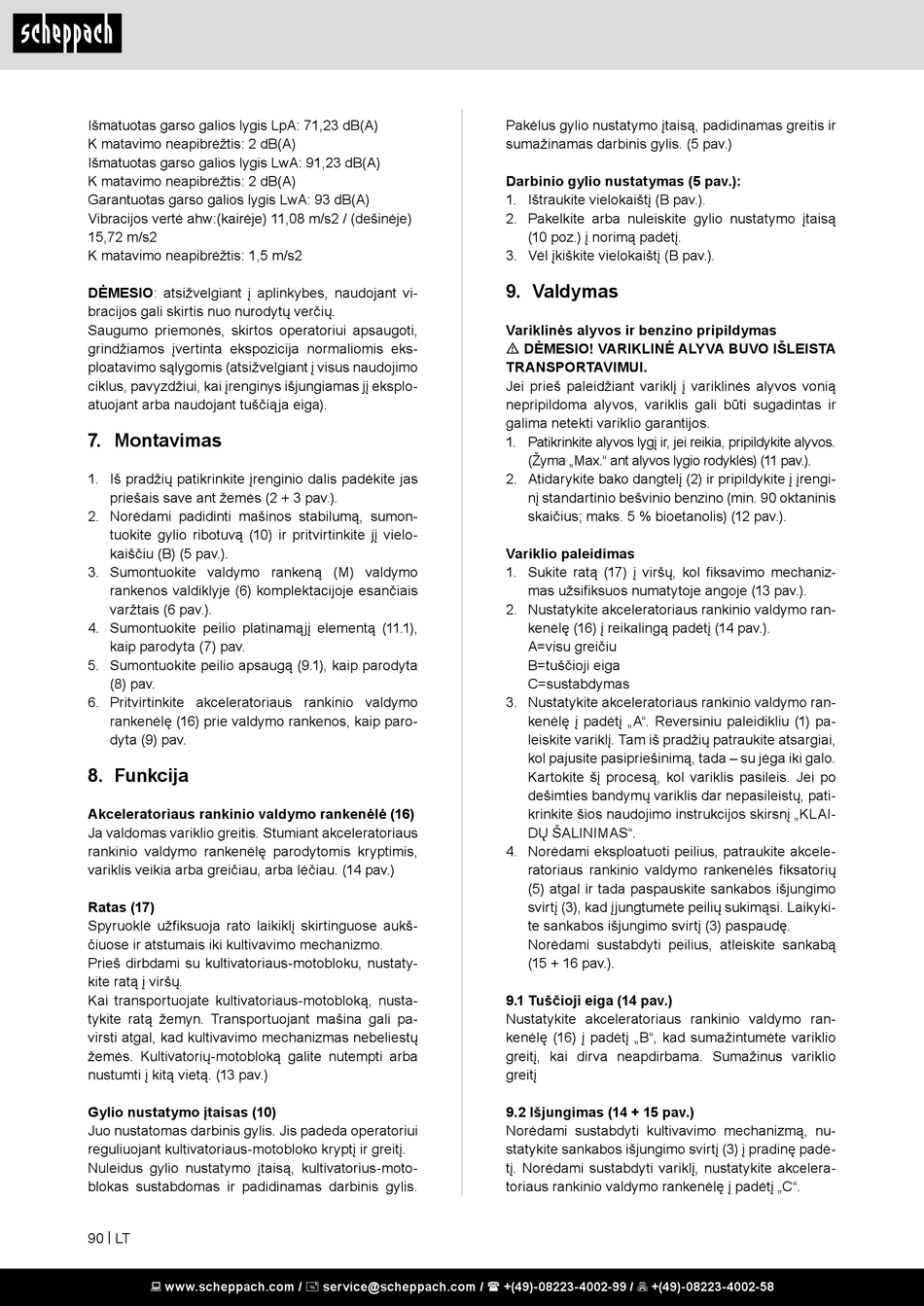

Išmatuotas garso galios lygis LpA: 71,23 dB(A)
K matavimo neapibrėžtis: 2 dB(A)
Išmatuotas garso galios lygis LwA: 91,23 dB(A)
K matavimo neapibrėžtis: 2 dB(A)
Garantuotas garso galios lygis LwA: 93 dB(A)
Vibracijos vertė ahw:(kairėje) 11,08 m/s2 / (dešinėje)
15,72 m/s2
K matavimo neapibrėžtis: 1,5 m/s2
DĖMESIO: atsižvelgiant į aplinkybes, naudojant vi-
bracijos gali skirtis nuo nurodytų verčių.
Saugumo priemonės, skirtos operatoriui apsaugoti,
grindžiamos įvertinta ekspozicija normaliomis eks-
ploatavimo sąlygomis (atsižvelgiant į visus naudojimo
ciklus, pavyzdžiui, kai įrenginys išjungiamas jį eksplo-
atuojant arba naudojant tuščiąja eiga).

7. Montavimas

1. Iš pradžių patikrinkite įrenginio dalis padėkite jas
priešais save ant žemės (2 + 3 pav.).
2. Norėdami padidinti mašinos stabilumą, sumon-
tuokite gylio ribotuvą (10) ir pritvirtinkite jį vielo-
kaiščiu (B) (5 pav.).
3. Sumontuokite valdymo rankeną (M) valdymo
rankenos valdiklyje (6) komplektacijoje esančiais
varžtais (6 pav.).
4. Sumontuokite peilio platinamąjį elementą (11.1),
kaip parodyta (7) pav.
5. Sumontuokite peilio apsaugą (9.1), kaip parodyta
(8) pav.
6. Pritvirtinkite akceleratoriaus rankinio valdymo
rankenėlę (16) prie valdymo rankenos, kaip paro-
dyta (9) pav.

8. Funkcija

Akceleratoriaus rankinio valdymo rankenėlė (16)
Ja valdomas variklio greitis. Stumiant akceleratoriaus
rankinio valdymo rankenėlę parodytomis kryptimis,
variklis veikia arba greičiau, arba lėčiau. (14 pav.)
Ratas (17)
Spyruoklė užfiksuoja rato laikiklį skirtinguose aukš-
čiuose ir atstumais iki kultivavimo mechanizmo.
Prieš dirbdami su kultivatoriaus-motobloku, nustaty-
kite ratą į viršų.
Kai transportuojate kultivatoriaus-motobloką, nusta-
tykite ratą žemyn. Transportuojant mašina gali pa-
virsti atgal, kad kultivavimo mechanizmas nebeliestų
žemės. Kultivatorių-motobloką galite nutempti arba
nustumti į kitą vietą. (13 pav.)
Gylio nustatymo įtaisas (10)
Juo nustatomas darbinis gylis. Jis padeda operatoriui
reguliuojant kultivatoriaus-motobloko kryptį ir greitį.
Nuleidus gylio nustatymo įtaisą, kultivatorius-moto-
blokas sustabdomas ir padidinamas darbinis gylis.
90 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Pakėlus gylio nustatymo įtaisą, padidinamas greitis ir
sumažinamas darbinis gylis. (5 pav.)
Darbinio gylio nustatymas (5 pav.):
1. Ištraukite vielokaištį (B pav.).
2. Pakelkite arba nuleiskite gylio nustatymo įtaisą
(10 poz.) į norimą padėtį.
3. Vėl įkiškite vielokaištį (B pav.).

9. Valdymas

Variklinės alyvos ir benzino pripildymas
m DĖMESIO! VARIKLINĖ ALYVA BUVO IŠLEISTA
TRANSPORTAVIMUI.
Jei prieš paleidžiant variklį į variklinės alyvos vonią
nepripildoma alyvos, variklis gali būti sugadintas ir
galima netekti variklio garantijos.
1. Patikrinkite alyvos lygį ir, jei reikia, pripildykite alyvos.
(Žyma „Max." ant alyvos lygio rodyklės) (11 pav.).
2. Atidarykite bako dangtelį (2) ir pripildykite į įrengi-
nį standartinio bešvinio benzino (min. 90 oktaninis
skaičius; maks. 5 % bioetanolis) (12 pav.).
Variklio paleidimas
1. Sukite ratą (17) į viršų, kol fiksavimo mechaniz-
mas užsifiksuos numatytoje angoje (13 pav.).
2. Nustatykite akceleratoriaus rankinio valdymo ran-
kenėlę (16) į reikalingą padėtį (14 pav.).
A=visu greičiu
B=tuščioji eiga
C=sustabdymas
3. Nustatykite akceleratoriaus rankinio valdymo ran-
kenėlę į padėtį „A". Reversiniu paleidikliu (1) pa-
leiskite variklį. Tam iš pradžių patraukite atsargiai,
kol pajusite pasipriešinimą, tada – su jėga iki galo.
Kartokite šį procesą, kol variklis pasileis. Jei po
dešimties bandymų variklis dar nepasileistų, pati-
krinkite šios naudojimo instrukcijos skirsnį „KLAI-
DŲ ŠALINIMAS".
4. Norėdami eksploatuoti peilius, patraukite akcele-
ratoriaus rankinio valdymo rankenėlės fiksatorių
(5) atgal ir tada paspauskite sankabos išjungimo
svirtį (3), kad įjungtumėte peilių sukimąsi. Laikyki-
te sankabos išjungimo svirtį (3) paspaudę.
Norėdami sustabdyti peilius, atleiskite sankabą
(15 + 16 pav.).
9.1 Tuščioji eiga (14 pav.)
Nustatykite akceleratoriaus rankinio valdymo ran-
kenėlę (16) į padėtį „B", kad sumažintumėte variklio
greitį, kai dirva neapdirbama. Sumažinus variklio
greitį
9.2 Išjungimas (14 + 15 pav.)
Norėdami sustabdyti kultivavimo mechanizmą, nu-
statykite sankabos išjungimo svirtį (3) į pradinę padė-
tį. Norėdami sustabdyti variklį, nustatykite akcelera-
toriaus rankinio valdymo rankenėlę į padėtį „C".
