Montaaž; Funktsioon; Käsitsemine - Scheppach MTP560 Original Bedienungsanleitung

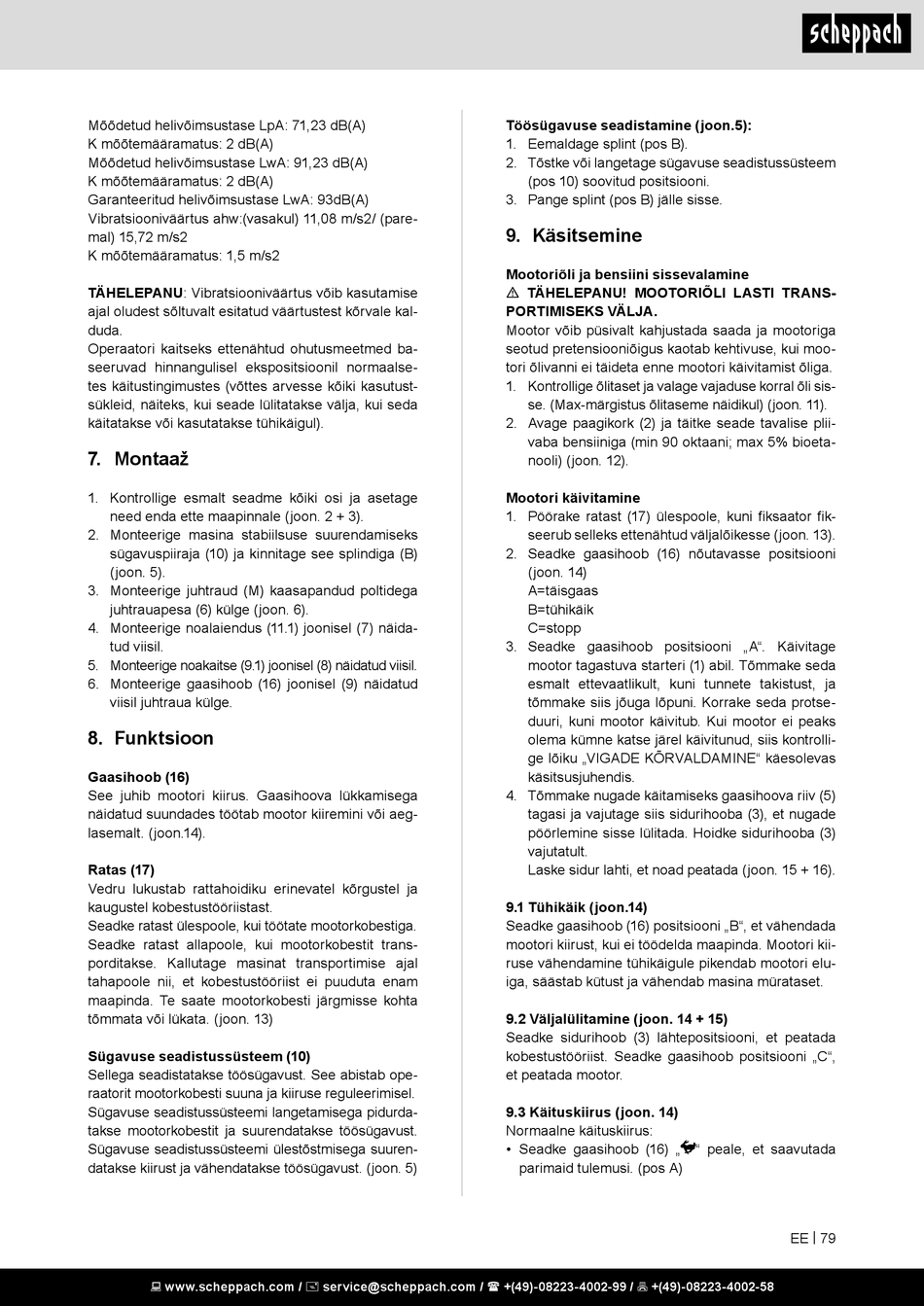

Mõõdetud helivõimsustase LpA: 71,23 dB(A)
K mõõtemääramatus: 2 dB(A)
Mõõdetud helivõimsustase LwA: 91,23 dB(A)
K mõõtemääramatus: 2 dB(A)
Garanteeritud helivõimsustase LwA: 93dB(A)
Vibratsiooniväärtus ahw:(vasakul) 11,08 m/s2/ (pare-
mal) 15,72 m/s2
K mõõtemääramatus: 1,5 m/s2
TÄHELEPANU: Vibratsiooniväärtus võib kasutamise
ajal oludest sõltuvalt esitatud väärtustest kõrvale kal-
duda.
Operaatori kaitseks ettenähtud ohutusmeetmed ba-
seeruvad hinnangulisel ekspositsioonil normaalse-
tes käitustingimustes (võttes arvesse kõiki kasutust-
sükleid, näiteks, kui seade lülitatakse välja, kui seda
käitatakse või kasutatakse tühikäigul).
7. Montaaž
1. Kontrollige esmalt seadme kõiki osi ja asetage
need enda ette maapinnale (joon. 2 + 3).
2. Monteerige masina stabiilsuse suurendamiseks
sügavuspiiraja (10) ja kinnitage see splindiga (B)
(joon. 5).
3. Monteerige juhtraud (M) kaasapandud poltidega
juhtrauapesa (6) külge (joon. 6).
4. Monteerige noalaiendus (11.1) joonisel (7) näida-
tud viisil.
5. Monteerige noakaitse (9.1) joonisel (8) näidatud viisil.
6. Monteerige gaasihoob (16) joonisel (9) näidatud
viisil juhtraua külge.

8. Funktsioon

Gaasihoob (16)
See juhib mootori kiirus. Gaasihoova lükkamisega
näidatud suundades töötab mootor kiiremini või aeg-
lasemalt. (joon.14).
Ratas (17)
Vedru lukustab rattahoidiku erinevatel kõrgustel ja
kaugustel kobestustööriistast.
Seadke ratast ülespoole, kui töötate mootorkobestiga.
Seadke ratast allapoole, kui mootorkobestit trans-
porditakse. Kallutage masinat transportimise ajal
tahapoole nii, et kobestustööriist ei puuduta enam
maapinda. Te saate mootorkobesti järgmisse kohta
tõmmata või lükata. (joon. 13)
Sügavuse seadistussüsteem (10)
Sellega seadistatakse töösügavust. See abistab ope-
raatorit mootorkobesti suuna ja kiiruse reguleerimisel.
Sügavuse seadistussüsteemi langetamisega pidurda-
takse mootorkobestit ja suurendatakse töösügavust.
Sügavuse seadistussüsteemi ülestõstmisega suuren-
datakse kiirust ja vähendatakse töösügavust. (joon. 5)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Töösügavuse seadistamine (joon.5):
1. Eemaldage splint (pos B).
2. Tõstke või langetage sügavuse seadistussüsteem
(pos 10) soovitud positsiooni.
3. Pange splint (pos B) jälle sisse.
9. Käsitsemine
Mootoriõli ja bensiini sissevalamine
m TÄHELEPANU! MOOTORIÕLI LASTI TRANS-
PORTIMISEKS VÄLJA.
Mootor võib püsivalt kahjustada saada ja mootoriga
seotud pretensiooniõigus kaotab kehtivuse, kui moo-
tori õlivanni ei täideta enne mootori käivitamist õliga.
1. Kontrollige õlitaset ja valage vajaduse korral õli sis-
se. (Max-märgistus õlitaseme näidikul) (joon. 11).
2. Avage paagikork (2) ja täitke seade tavalise plii-
vaba bensiiniga (min 90 oktaani; max 5% bioeta-
nooli) (joon. 12).
Mootori käivitamine
1. Pöörake ratast (17) ülespoole, kuni fiksaator fik-
seerub selleks ettenähtud väljalõikesse (joon. 13).
2. Seadke gaasihoob (16) nõutavasse positsiooni
(joon. 14)
A=täisgaas
B=tühikäik
C=stopp
3. Seadke gaasihoob positsiooni „A". Käivitage
mootor tagastuva starteri (1) abil. Tõmmake seda
esmalt ettevaatlikult, kuni tunnete takistust, ja
tõmmake siis jõuga lõpuni. Korrake seda protse-
duuri, kuni mootor käivitub. Kui mootor ei peaks
olema kümne katse järel käivitunud, siis kontrolli-
ge lõiku „VIGADE KÕRVALDAMINE" käesolevas
käsitsusjuhendis.
4. Tõmmake nugade käitamiseks gaasihoova riiv (5)
tagasi ja vajutage siis sidurihooba (3), et nugade
pöörlemine sisse lülitada. Hoidke sidurihooba (3)
vajutatult.
Laske sidur lahti, et noad peatada (joon. 15 + 16).
9.1 Tühikäik (joon.14)
Seadke gaasihoob (16) positsiooni „B", et vähendada
mootori kiirust, kui ei töödelda maapinda. Mootori kii-
ruse vähendamine tühikäigule pikendab mootori elu-
iga, säästab kütust ja vähendab masina mürataset.
9.2 Väljalülitamine (joon. 14 + 15)
Seadke sidurihoob (3) lähtepositsiooni, et peatada
kobestustööriist. Seadke gaasihoob positsiooni „C",
et peatada mootor.
9.3 Käituskiirus (joon. 14)
Normaalne käituskiirus:
• Seadke gaasihoob (16) „
parimaid tulemusi. (pos A)
" peale, et saavutada
EE | 79
