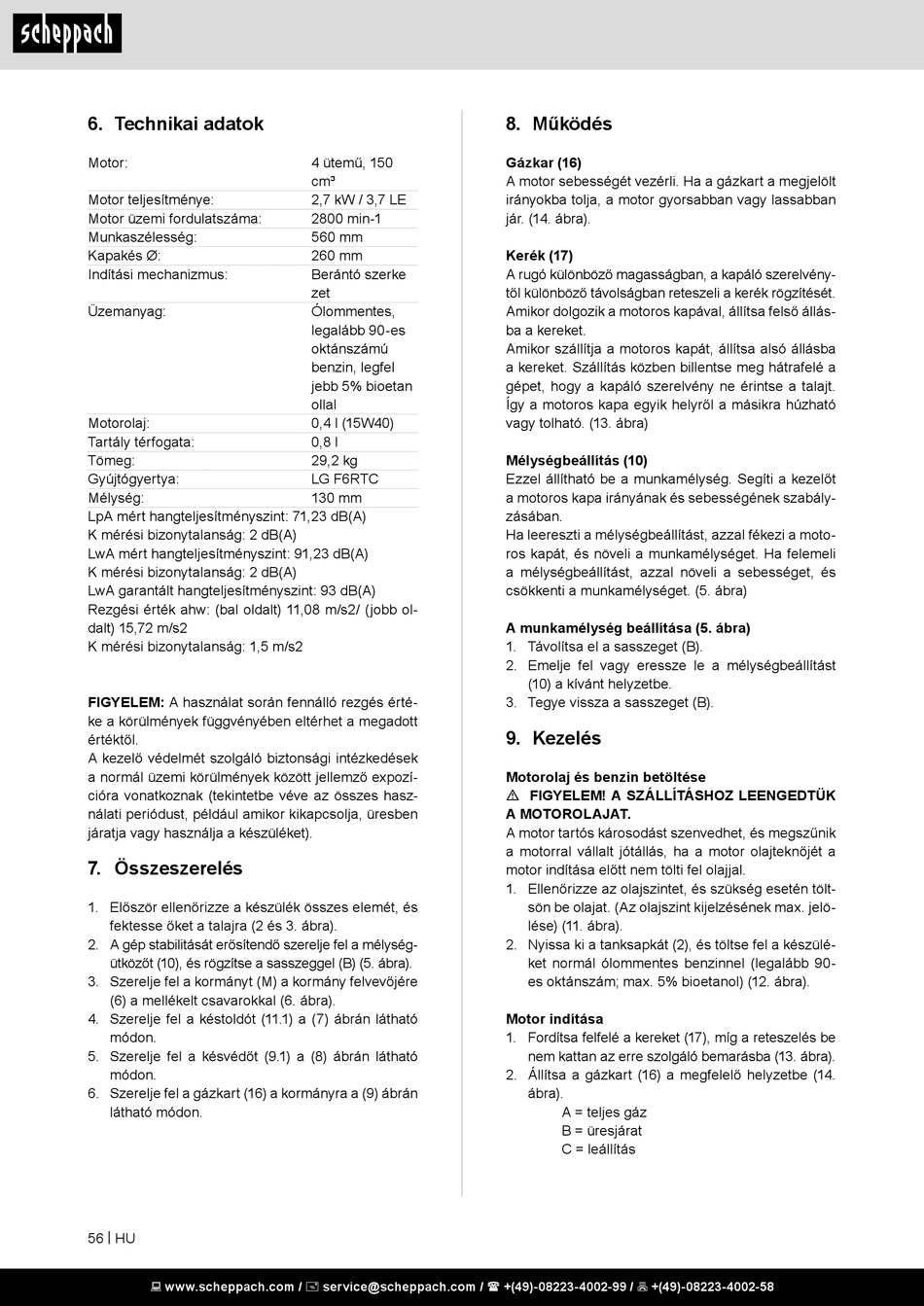

6. Technikai adatok

Motor:
Motor teljesítménye:
Motor üzemi fordulatszáma:
Munkaszélesség:
Kapakés Ø:
Indítási mechanizmus:
Üzemanyag:
Motorolaj:
Tartály térfogata:
Tömeg:
Gyújtógyertya:
Mélység:
LpA mért hangteljesítményszint: 71,23 dB(A)
K mérési bizonytalanság: 2 dB(A)
LwA mért hangteljesítményszint: 91,23 dB(A)
K mérési bizonytalanság: 2 dB(A)
LwA garantált hangteljesítményszint: 93 dB(A)
Rezgési érték ahw: (bal oldalt) 11,08 m/s2/ (jobb ol-
dalt) 15,72 m/s2
K mérési bizonytalanság: 1,5 m/s2
FIGYELEM: A használat során fennálló rezgés érté-
ke a körülmények függvényében eltérhet a megadott
értéktől.
A kezelő védelmét szolgáló biztonsági intézkedések
a normál üzemi körülmények között jellemző expozí-
cióra vonatkoznak (tekintetbe véve az összes hasz-
nálati periódust, például amikor kikapcsolja, üresben
járatja vagy használja a készüléket).
7. Összeszerelés
1. Először ellenőrizze a készülék összes elemét, és
fektesse őket a talajra (2 és 3. ábra).
2. A gép stabilitását erősítendő szerelje fel a mélység-
ütközőt (10), és rögzítse a sasszeggel (B) (5. ábra).
3. Szerelje fel a kormányt (M) a kormány felvevőjére
(6) a mellékelt csavarokkal (6. ábra).
4. Szerelje fel a késtoldót (11.1) a (7) ábrán látható
módon.
5. Szerelje fel a késvédőt (9.1) a (8) ábrán látható
módon.
6. Szerelje fel a gázkart (16) a kormányra a (9) ábrán
látható módon.
56 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4 ütemű, 150
cm³
2,7 kW / 3,7 LE
2800 min-1
560 mm
260 mm
Berántó szerke
zet
Ólommentes,
legalább 90-es
oktánszámú
benzin, legfel
jebb 5% bioetan
ollal
0,4 l (15W40)
0,8 l
29,2 kg
LG F6RTC
130 mm
8. Működés
Gázkar (16)
A motor sebességét vezérli. Ha a gázkart a megjelölt
irányokba tolja, a motor gyorsabban vagy lassabban
jár. (14. ábra).
Kerék (17)
A rugó különböző magasságban, a kapáló szerelvény-
től különböző távolságban reteszeli a kerék rögzítését.
Amikor dolgozik a motoros kapával, állítsa felső állás-
ba a kereket.
Amikor szállítja a motoros kapát, állítsa alsó állásba
a kereket. Szállítás közben billentse meg hátrafelé a
gépet, hogy a kapáló szerelvény ne érintse a talajt.
Így a motoros kapa egyik helyről a másikra húzható
vagy tolható. (13. ábra)
Mélységbeállítás (10)
Ezzel állítható be a munkamélység. Segíti a kezelőt
a motoros kapa irányának és sebességének szabály-
zásában.
Ha leereszti a mélységbeállítást, azzal fékezi a moto-
ros kapát, és növeli a munkamélységet. Ha felemeli
a mélységbeállítást, azzal növeli a sebességet, és
csökkenti a munkamélységet. (5. ábra)
A munkamélység beállítása (5. ábra)
1. Távolítsa el a sasszeget (B).
2. Emelje fel vagy eressze le a mélységbeállítást
(10) a kívánt helyzetbe.
3. Tegye vissza a sasszeget (B).
9. Kezelés
Motorolaj és benzin betöltése
m FIGYELEM! A SZÁLLÍTÁSHOZ LEENGEDTÜK
A MOTOROLAJAT.
A motor tartós károsodást szenvedhet, és megszűnik
a motorral vállalt jótállás, ha a motor olajteknőjét a
motor indítása előtt nem tölti fel olajjal.
1. Ellenőrizze az olajszintet, és szükség esetén tölt-
sön be olajat. (Az olajszint kijelzésének max. jelö-
lése) (11. ábra).
2. Nyissa ki a tanksapkát (2), és töltse fel a készülé-
ket normál ólommentes benzinnel (legalább 90-
es oktánszám; max. 5% bioetanol) (12. ábra).
Motor indítása
1. Fordítsa felfelé a kereket (17), míg a reteszelés be
nem kattan az erre szolgáló bemarásba (13. ábra).
2. Állítsa a gázkart (16) a megfelelő helyzetbe (14.
ábra).
A = teljes gáz
B = üresjárat
C = leállítás
