f. Montage der Grundausrüstung

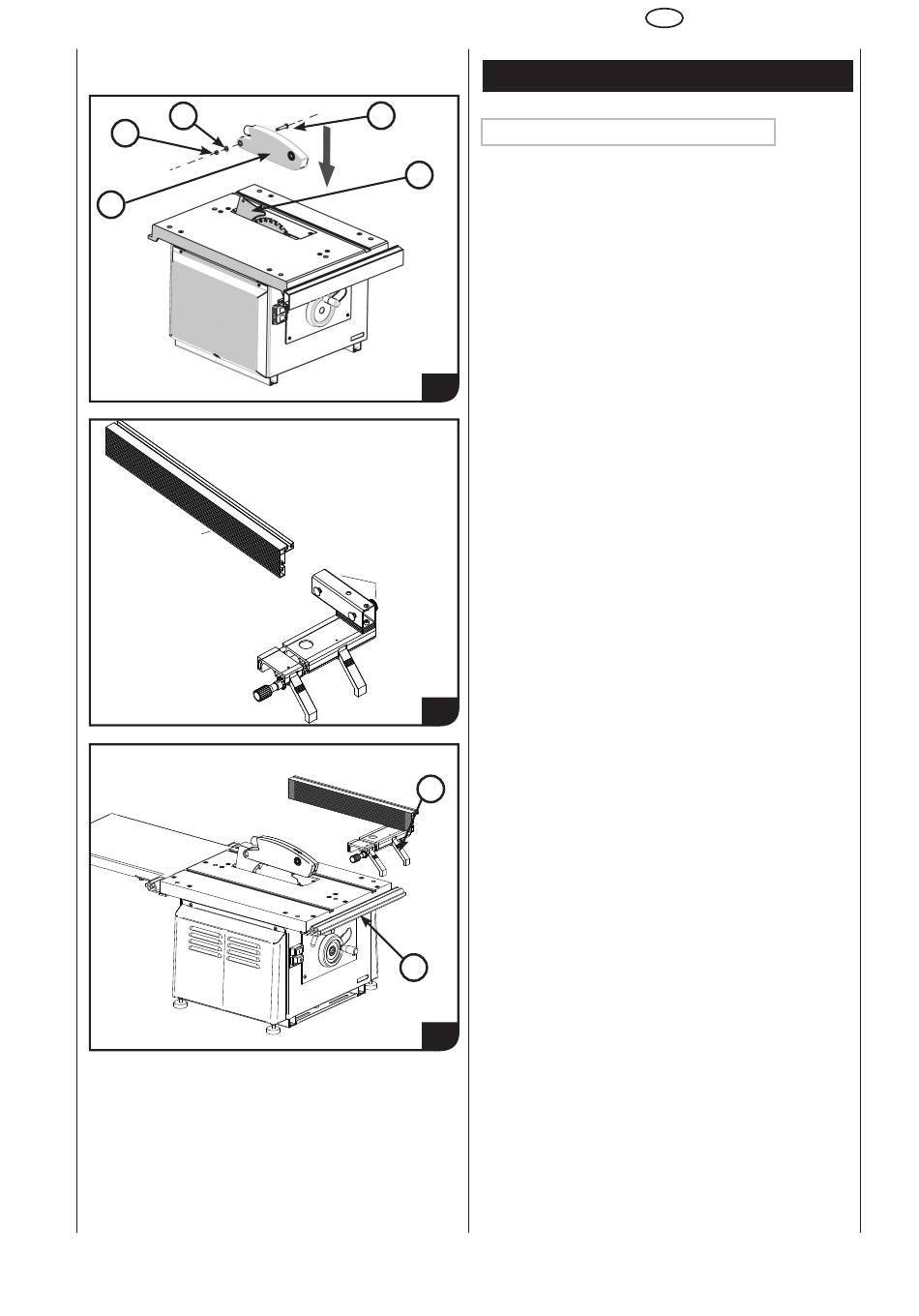

2. Montage des Sägeblattschutzes (06)
B
- Lösen Sie die Befestigungsmutter des Sägeblattschutzes.
- Legen Sie den Sägeblattschutz (A) so auf den Spaltkeil (B),
dass die Löcher der beiden Elemente übereinstimmen.
- Bringen Sie die Schraube (C), die Beilagscheibe (D) und die
Mutter (E) auf dem Sägeblattschutz wieder an.
- Stellen Sie den Sägeblattschutz so ein, dass die
Sägeblattzähne gut abgedeckt sind.
- Ziehen Sie das Ganze fest an.
06
3. Montage des Parallelanschlag (07)(08)
- Lassen Sie die Abstützung des Anschlags (F) im Profil (G1)
gleiten.
- Ziehen Sie das Ganze mit dem Knopf (H) fest.
H
F
07
J
1
- Lösen Sie so weit wie möglich den Knopf des Parallelanschlags
(J1).
- Führen Sie den Anschlag auf den Maßstab des
Maschinentisches (I).
- Stellen Sie das gewünschte Maß ein.
- Ziehen Sie den Knopf an.
I
08
D
