24
f. Montage der Grundausrüstung

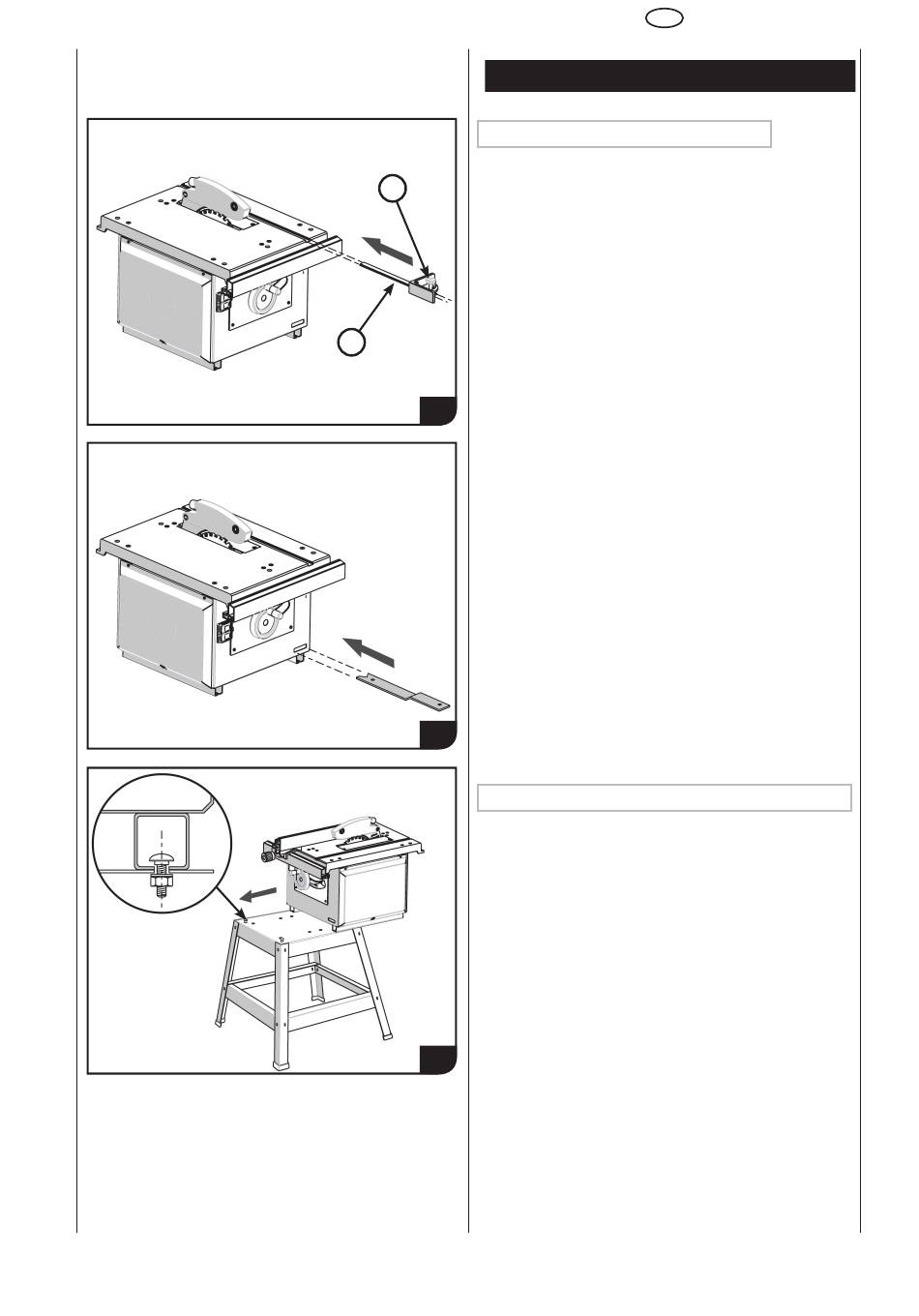

4. Montage der Querschneidlehre (09)
K
- Lösen Sie den Knopf an der Querschneidlehre (K).
- Schieben Sie das Schiebeteil der Querschneidlehre (L) in eine
der beiden Nuten des Maschinentisches.
- Stellen Sie den gewünschten Winkel ein. (Siehe «Einstellen
der Querschneidlehre».)
- Ziehen Sie den Knopf fest an.
L
09
5. Aufbewahrung des Schiebestockes (10)
- Der Schiebestock für kurze Werkstücke befindet sich in der
Öffnung an des Maschinenhäuses.
10
g. Montage des Sonderausrüstung (Optional)
1. Montage des Untergestells (11)
- Montieren Sie zuerst die Schrauben im Untergestell.
- Schieben Sie die Maschine so auf das Untergestell, dass
die Schraubenköpfe in den Hohlräumen des Profils auf der
Unterseite der maschine gleiten
- Ziehen Sie die 4 Mutter fest an
11
D
6. INBETRIEBNAHME DER MASCHINE
