U
NABLÄSSIGE OPERATIONEN FÜR EIN KORREKTES FUNKTIONIEREN DES FAXGERÄTES
A
NSCHLUSS AN DIE TELEFONLEITUNG
Da der Telefonanschluss des Faxgerätes, des angeschlosse-
nen Anrufbeantworters, des zusätzlichen Telefons oder anderen
Geräten den nationalen Normen unterliegen, die von Nation
zu Nation variieren, veranschaulichen die folgenden Sche-
men einige Anschlüsse. Sollte in Ihrem Land der Anschluss an
die Telefonleitung anders sein, als in den angegebenen Sche-
men, beziehen Sie sich auf die geltenden Normen in Ihrem Land.
Das Faxgerät ist für den Hauptanschluss eingestellt. Wenn Sie
es an einer Nebenstelle anschließen, aber auch über einen
Hauptanschluss benutzen möchten, sehen Sie weiter vorne "An-
passen an die Leitungsmerkmale".
A
NSCHLUSS DES FAXGERÄTS
1. Legen Sie das Faxgerät auf seine rechte Seite, stecken Sie das
eine Ende des Telefonanschlusskabels in die "LINE"-Steckdose
auf der Unterseite des Faxgeräts (siehe Schemen "Beispiel 1",
"Beispiel 2" oder "Beispiel 3").
2. Stecken Sie den Anschluss oder den Stecker (wenn vorgesehen)
des anderen Kabelendes in die Telefon-Anschlusssteckdose an
der Wand (siehe "Beispiel 1", "Beispiel 2" oder "Beispiel 3").
A
1

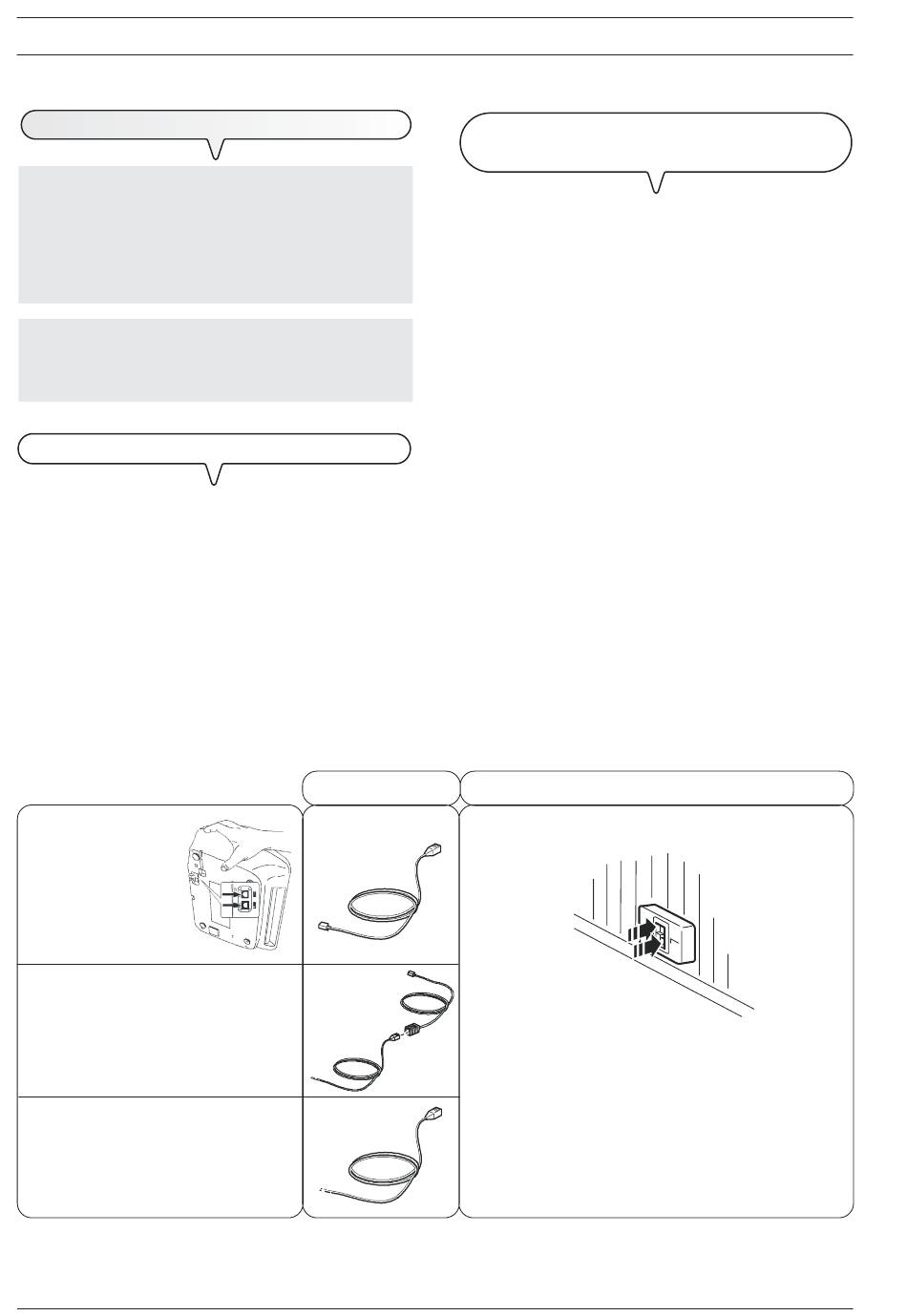

NSCHLUSS BEISPIEL
F
AX
Anschlusssteckdosen
Z
USÄTZLICHES TELEFON
ODER ANGESCHLOSSENER
ANRUFBEANTWORTER
A
NDERE GERÄTE
2
K
ABEL
C
A
A
A
NSCHLUSS DES EXTERNEN ANRUFBEANTWORTERS UND
DES ZUSÄTZLICHEN TELEFONS
(Anschluss Beispiel 1)
1. Legen Sie das Faxgerät auf seine rechte Seite und entfernen Sie
eventuell das angepasste Einsatzstück, das am Faxgerät die
Anschlussbuchse für die Telefonleitung "EXT" verdeckt. Stecken
Sie dann den Anschlussstecker des anzuschließenden Anrufbe-
antworters oder des zusätzlichen Telefons in die oben genannte
Buchse (siehe entsprechendes Schema).
Wenn Sie den externen Anrufbeantworter oder das Zusatzgerät
nicht direkt an der Steckdose "EXT" anschließen können, ver-
wenden Sie den dafür vorgesehenen Netzadapter (je nach Land
verschieden).
(Anschluss Beispiel 2)
1. Stecken Sie den Anschluss oder den Stecker (je nach Land ver-
schieden) des Zusatzgeräts in die Steckdose (siehe entsprechen-
des Schema).
(Anschluss Beispiel 3)
1. Stecken Sie den Stecker des Zusatzgeräts in die Telefon-
Anschlusssteckdose (an der Wand) (siehe entsprechendes Sche-
ma).
Wenn Sie den Netzadapter verwenden möchten (wie in Beispiel
1), kann ein weiteres Gerät an der Anschlussbuchse der Telefon-
leitung "EXT" am Faxgerät angeschlossen werden.
W
ANDSTECKDOSEN DER TELEFONLEITUNG
B
C
D
D
B
