3.2 Temperaturfühler (Heizungsregler N1)
Je nach Wärmepumpentyp sind folgende Temperaturfühler
bereits eingebaut bzw. müssen zusätzlich montiert werden:
Außentemperatur (R1) (siehe Kap. 3.2.3 auf S. 7)
Temperatur 1., 2. und 3. Heizkreis (R2, R5 und R13)
(siehe Kap. 3.2.4 auf S. 7)
Vorlauftemperatur (R9), als Frostschutzfühler bei Luft/
Wasser-Wärmepumpen
Austrittstemperatur Wärmequelle bei Sole- und Wasser/
Wasser-Wärmepumpen
Norm-NTC-2 in kΩ
NTC-10 in kΩ
3.2.1

Heizungsregler mit integriertem Display (WPM 2006)

Alle an den
anzuschließenden Temperaturfühler müssen der in Abb. 3.3 auf
S. 6 gezeigten Fühlerkennlinie entsprechen.

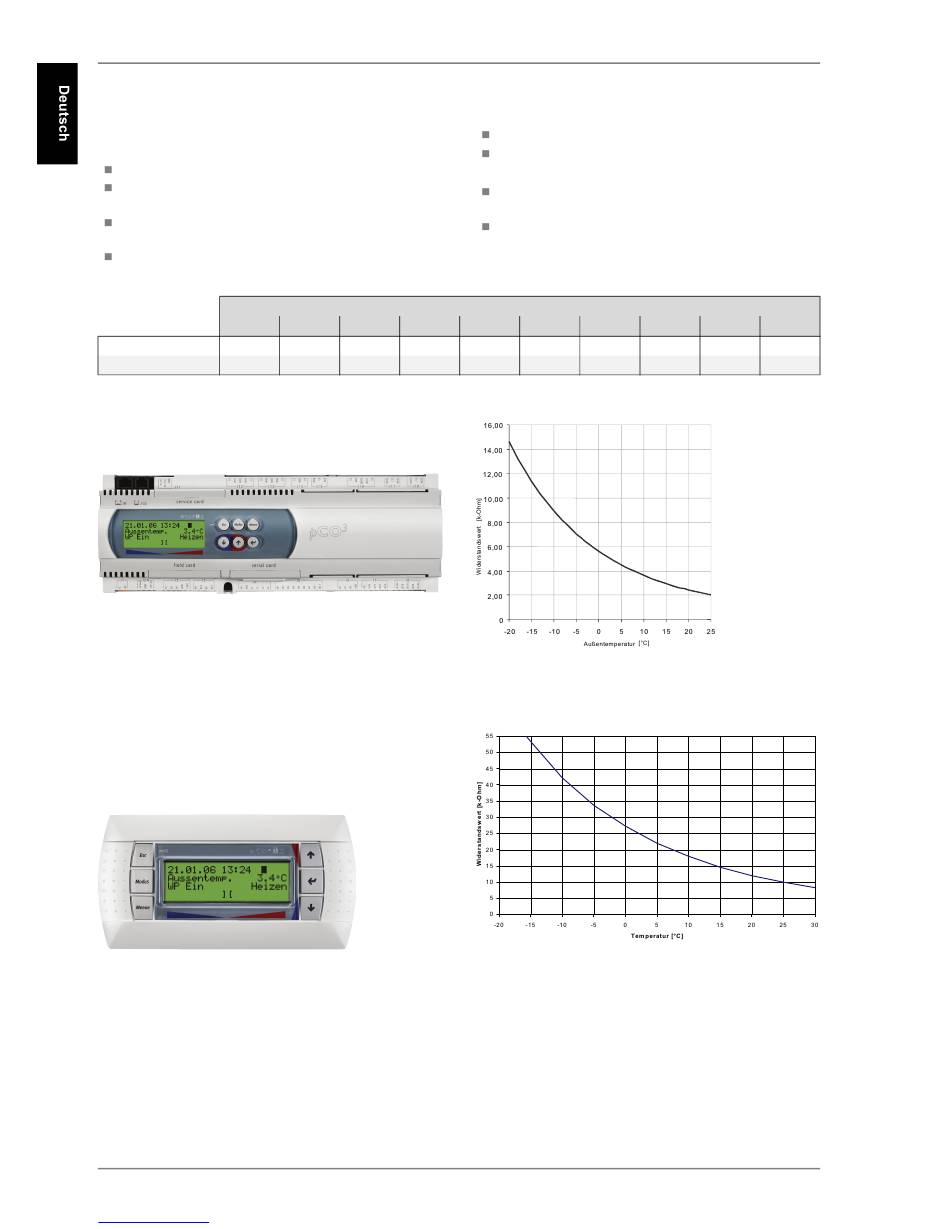

Abb. 3.2: Heizungsregler mit integriertem Display
3.2.2

Heizungsregler mit abnehmbaren Bedienteil (WPM 2007)

Die an den Heizungsregler mit abnehmbaren Bedienteil
anzuschließenden Temperaturfühler müssen der in Abb. 3.5 auf
S. 6 gezeigten Fühlerkennlinie entsprechen. Einzige Ausnahme
ist der im Lieferumfang
Außentemperaturfühler (siehe Kap. 3.2.3 auf S. 7)
Abb. 3.4: Abnehmbares Bedienteil
