Konfiguration der Wärmepumpen-Heizungsanlage
7.1.1
Norm-Außenlufttemperatur °C
Benötigte Vorlauftemperatur
(bei Normauslegungstemperatur)
Temperaturspreizung Vor- / Rücklauf
Benötigte Rücklauftemperatur
(bei Normauslegungstemperatur)
Einzustellender
Heizkurven Endpunkt
Ein Wärmeverteilsystem (z.B. Fußbodenheizung) wird auf eine
maximale
Normaußentemperatur ausgelegt. Diese ist abhängig vom
Standort der Wärmepumpe und liegt in Deutschland zwischen -
12 und -18°C.
Die am Heizungsregler einzustellende max. Rücklauftemperatur
muss bei einer Außentemperatur von –20°C eingegeben
werden. Hierzu ist die maximale Rücklauftemperatur bei der
gegebenen Normaußentemperatur in Abb. 7.2 auf S. 25
einzutragen. Über die Kurvenenschar kann der Einstellwert bei –
20°C abgelesen werden.
E

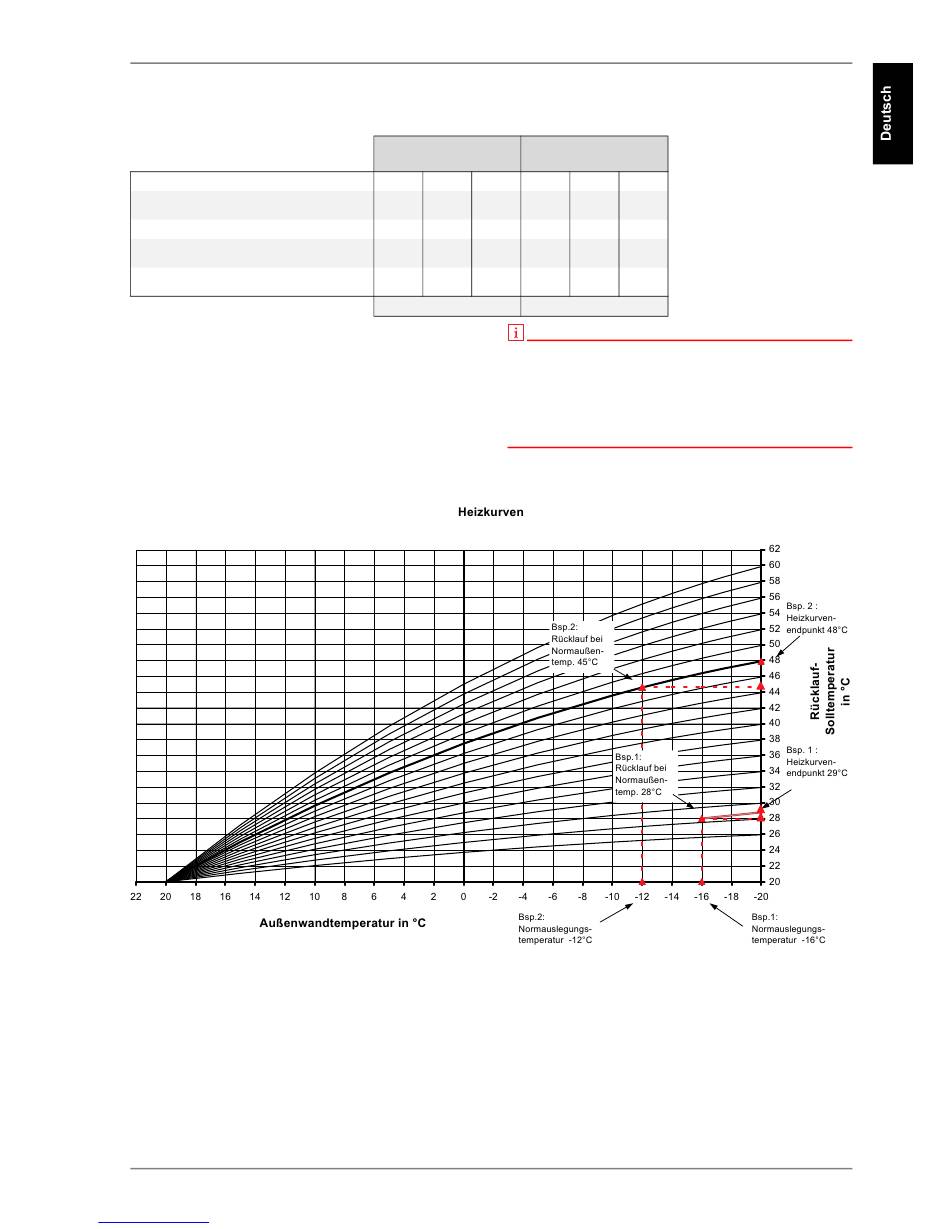

Abb. 7.2: Heizkurven zur Ermittlung der max. Rücklaufsolltemperatur
Downloaded from www.Manualslib.com

Einstellbeispiele

Vorlauftemperatur bei einer
manuals search engine
Fußbodenheizung Radiatoren
35 °C / 28°C 55 °C / 45°C
-12 -14 -16 -12
35°C 35°C 35°C 55°C
7°C 7°C 7°C 10°C
28°C 28°C 28°C 45°C
30°C 29°C 29°C 48°C
Beispiel 1
HINWEIS
bestimmten
Schritt 1:
Anpassung der Heizkurve an örtliche und bauliche Gegebenheiten durch
Einstellung der Steigung (Heizkurvenendpunkt)
Schritt 2:
Einstellung
Parallelverschiebung der Heizkurve nach oben oder nach unten
(Balkenanzeige)
-14 -16
55°C 55°C
10°C 10°C
45°C 45°C
47°C 46°C
Beispiel 2
des gewünschten Temperaturniveaus
7.1
durch
D-25
